首页> 图书频道> 工学> 交通运输

VNH2SP30

2026年01月15日

版权

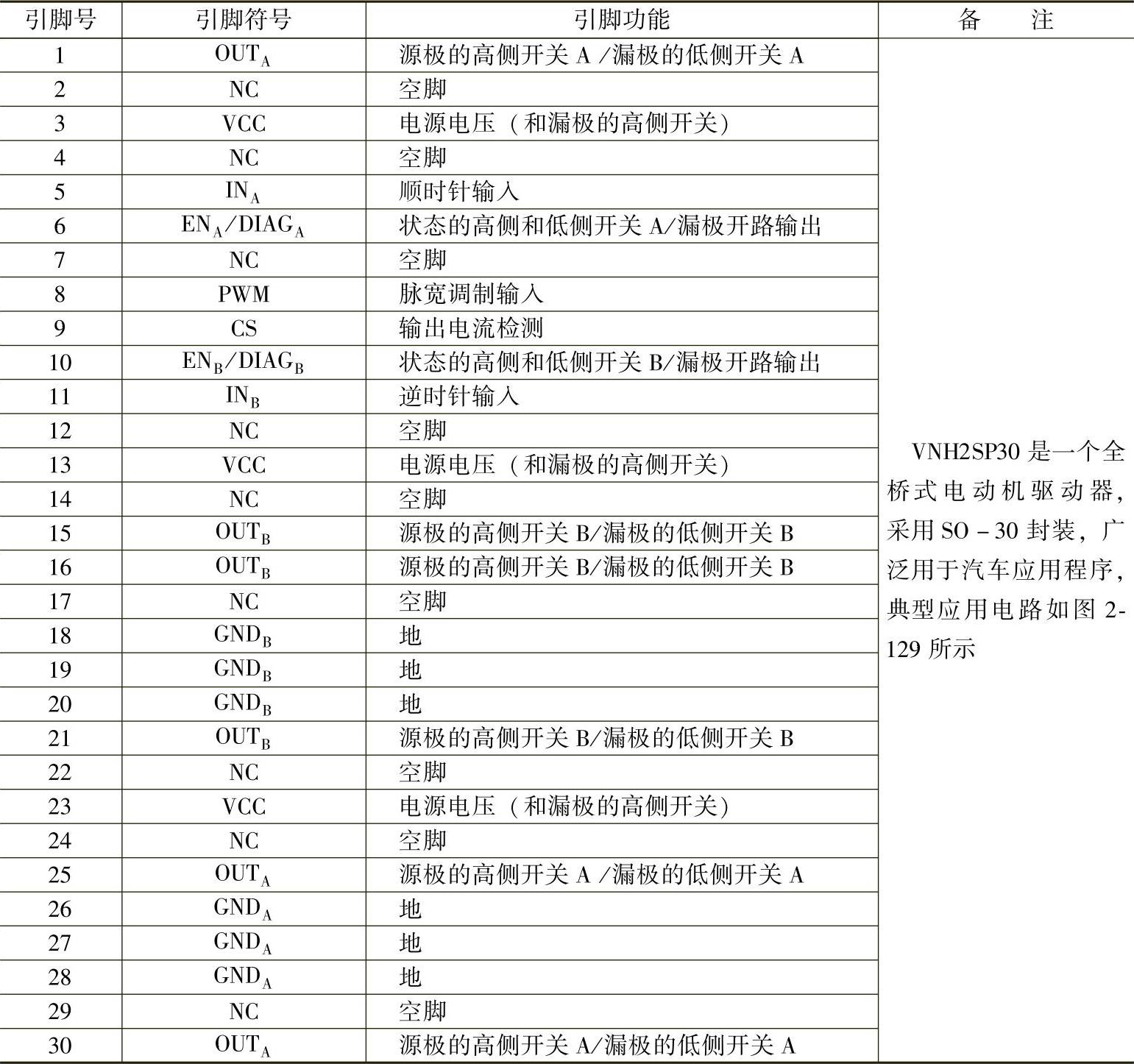

161.VNH2SP30

(https://www.daowen.com)

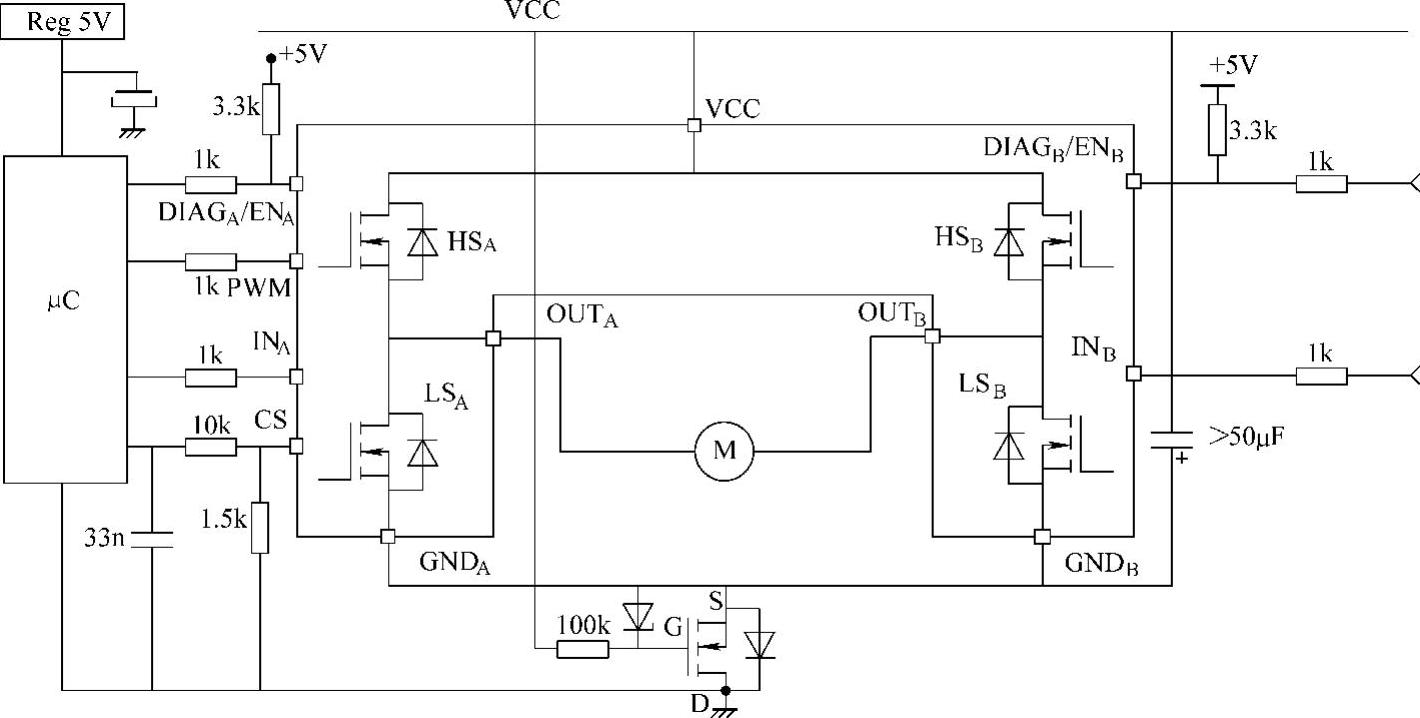

图2-129 VNH2SP30典型应用电路
