首页> 图书频道> 工学> 交通运输

VNQ830

2026年01月15日

版权

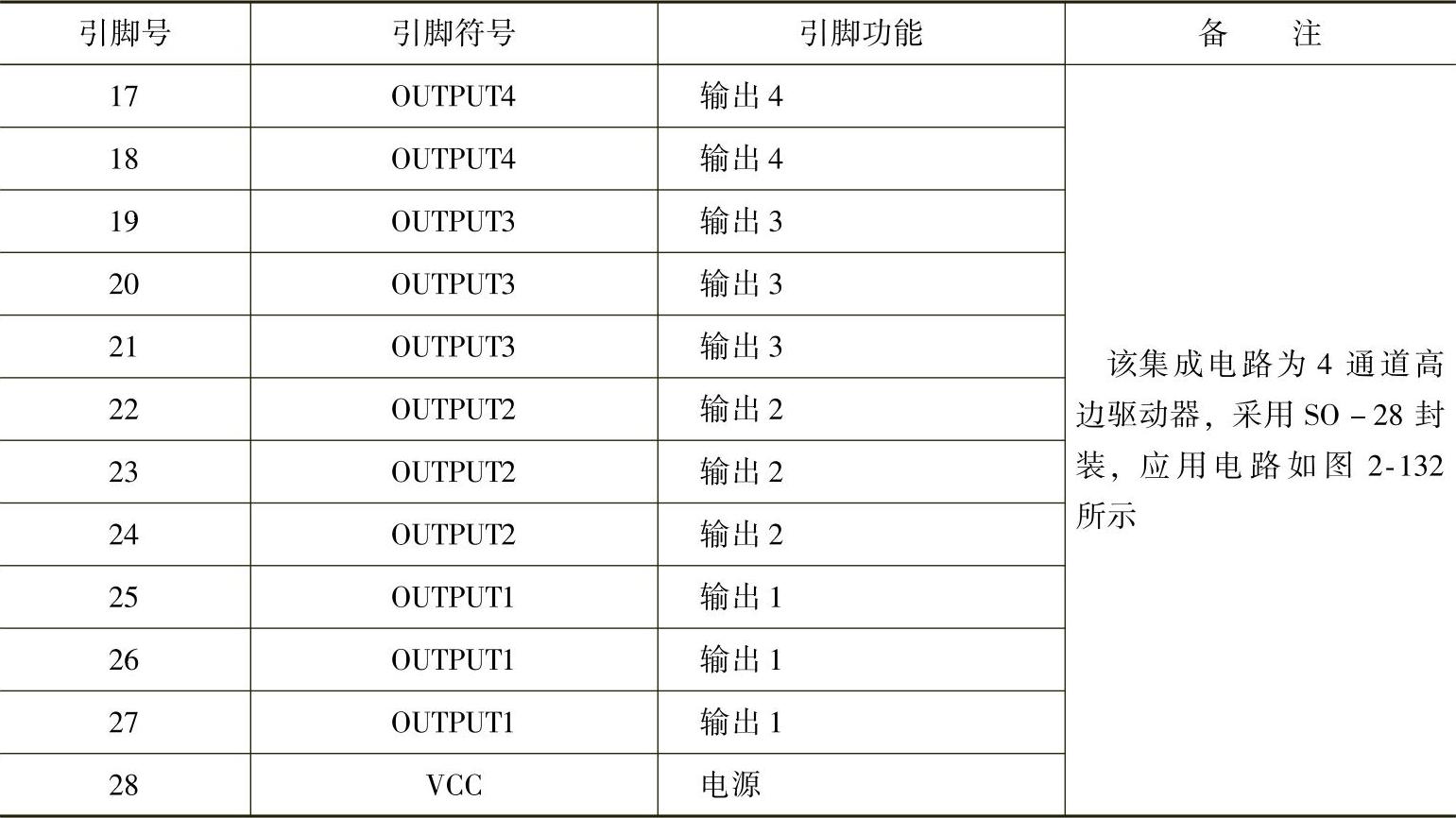

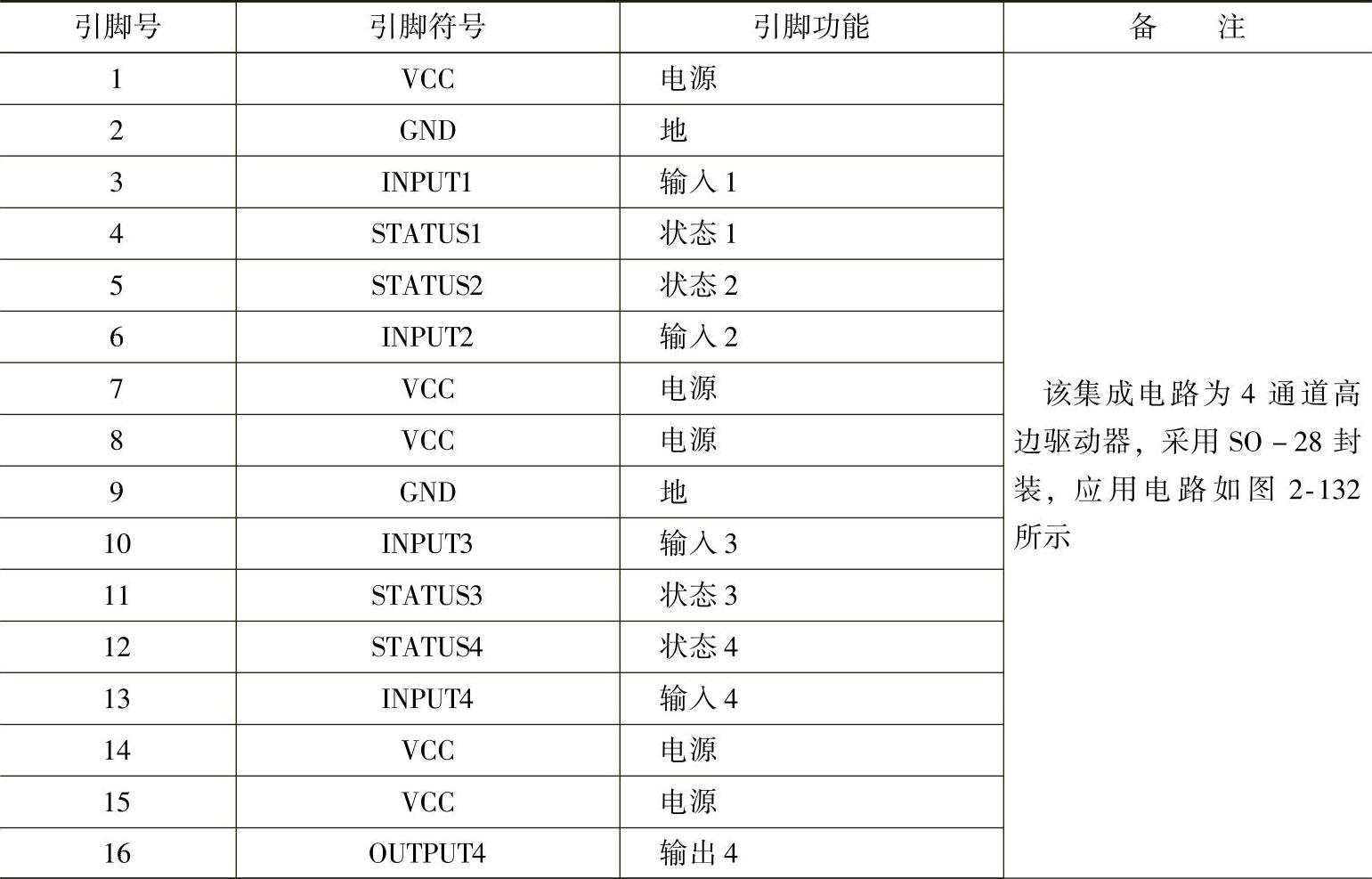

166.VNQ830

（续）(https://www.daowen.com)

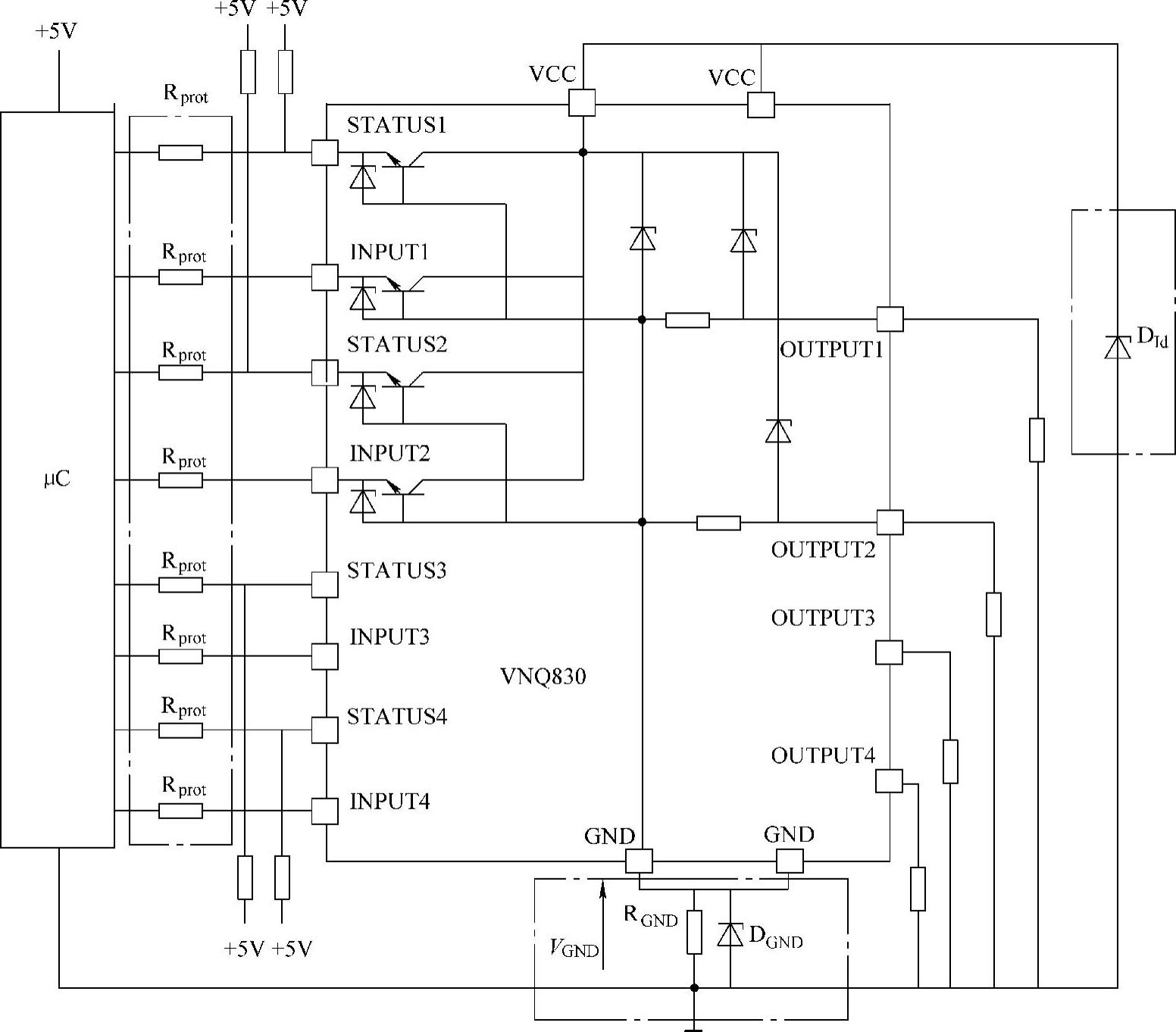

图2-132 VNQ830应用电路
