案例2 矢量ICON2——收音机图标
案例综述
本例讲解的是如何制作收音机图标，和上一个案例一样，在智能手机中，收音机图标也很常见，本例学习利用“图层样式”如何将图标设计得更加有趣。

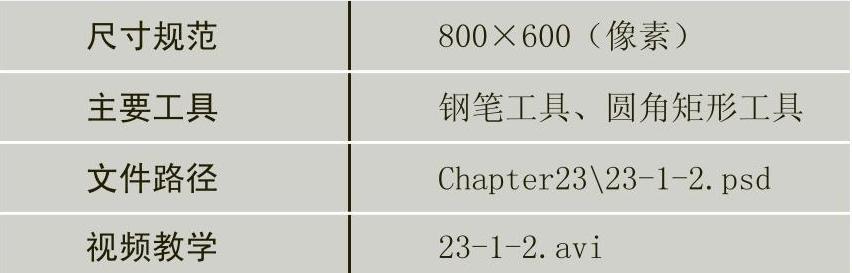

设计规范
案例分析
本例首先使用圆角矩形工具绘制收音机图标的形状，然后添加图层样式制作立体感。
操作步骤：

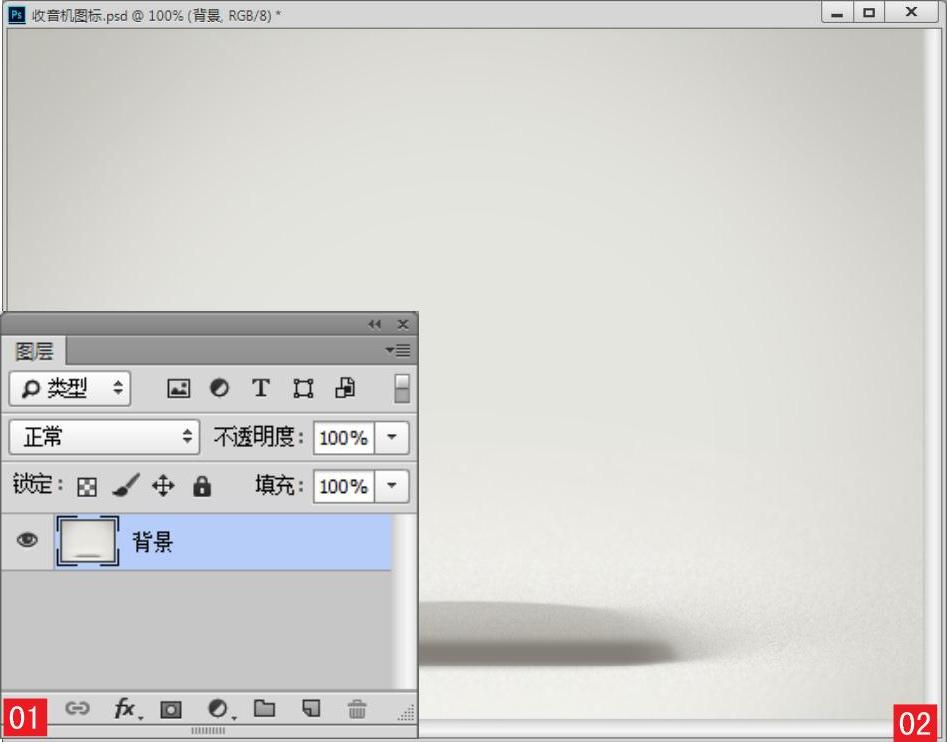

01 打开文件 执行“文件＞打开”命令，在弹出的对话框中选择“背景.jpg”素材01 02。

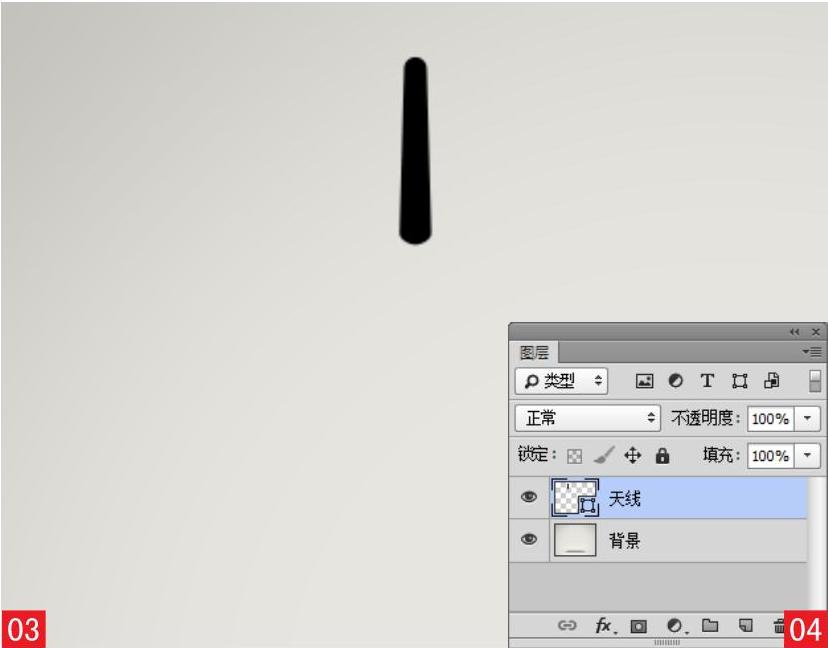

02 绘制形状 选择工具箱中的钢笔工具
，在选项栏中设置工作模式为“形状”、填充颜色为任意色，在页面上绘制形状，并将图层名称修改为“天线”03 04。

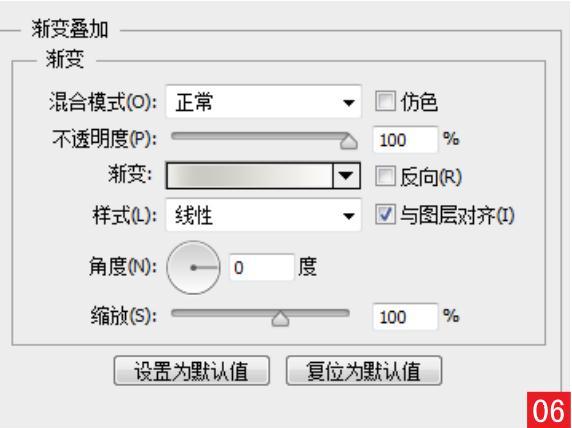

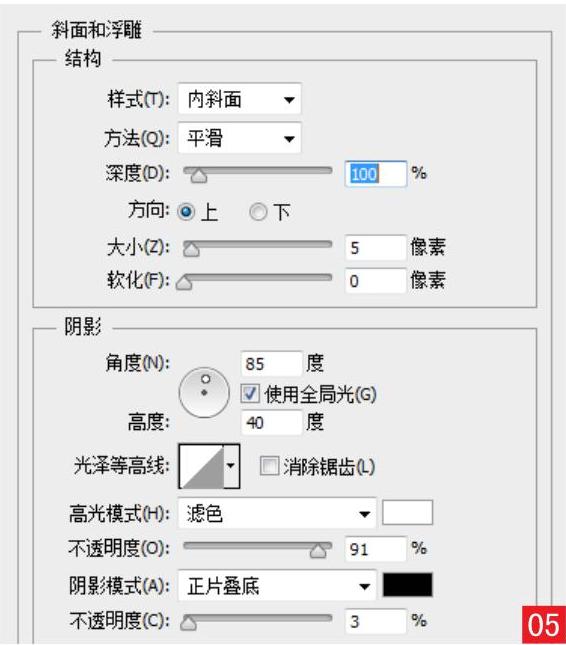

03 添加效果 双击“天线”图层，在弹出的对话框中选择“斜面和浮雕”“渐变叠加”选项，设置参数，为其添加效果05 06 07。

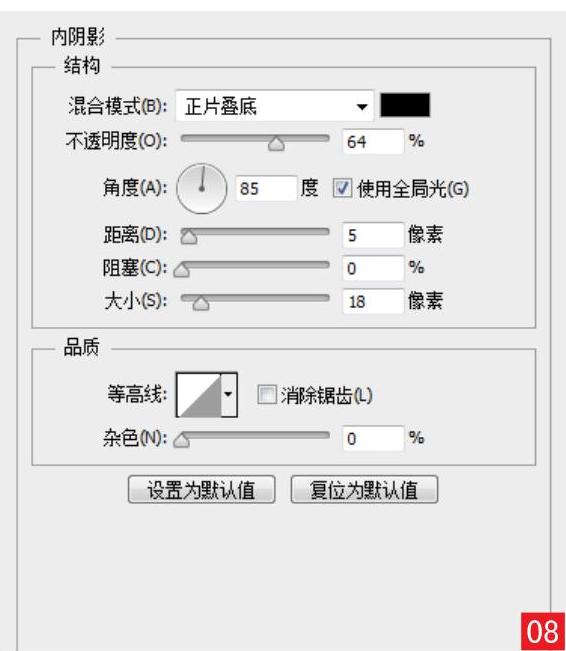

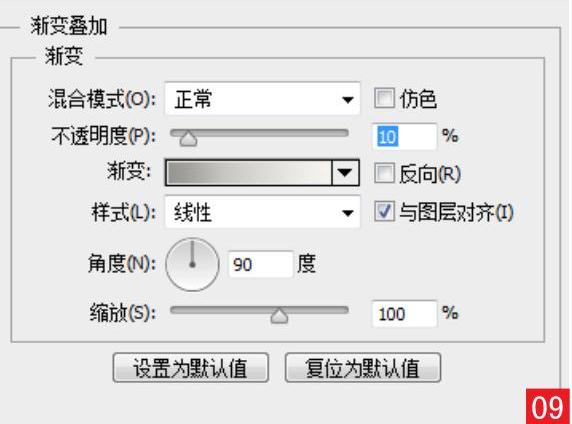

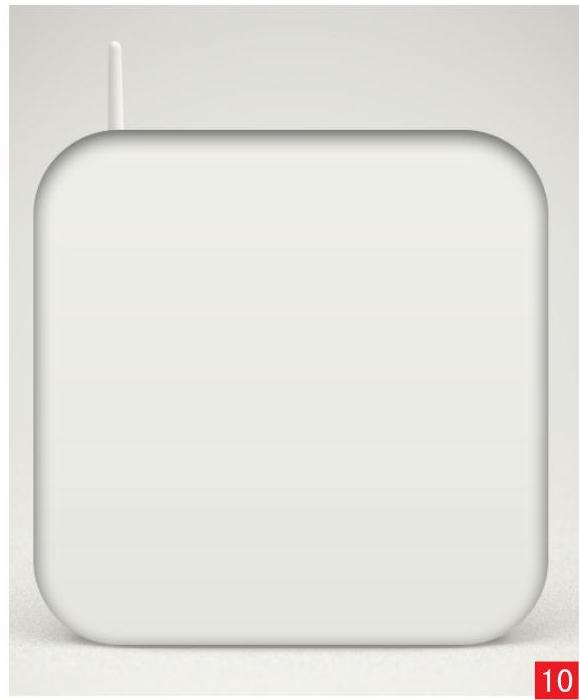

04 绘制形状 选择工具箱中的圆角矩形工具
，在选项栏中设置工作模式为“形状”、填充颜色为浅灰色（R：239，G：238，B：233）、半径为80像素，在页面上绘制形状，并将图层名称修改为“收音机底部”。然后双击该图层，在弹出的“图层样式”对话框中选择“内阴影”、“渐变叠加”选项，设置参数，为其添加效果08 09 10。

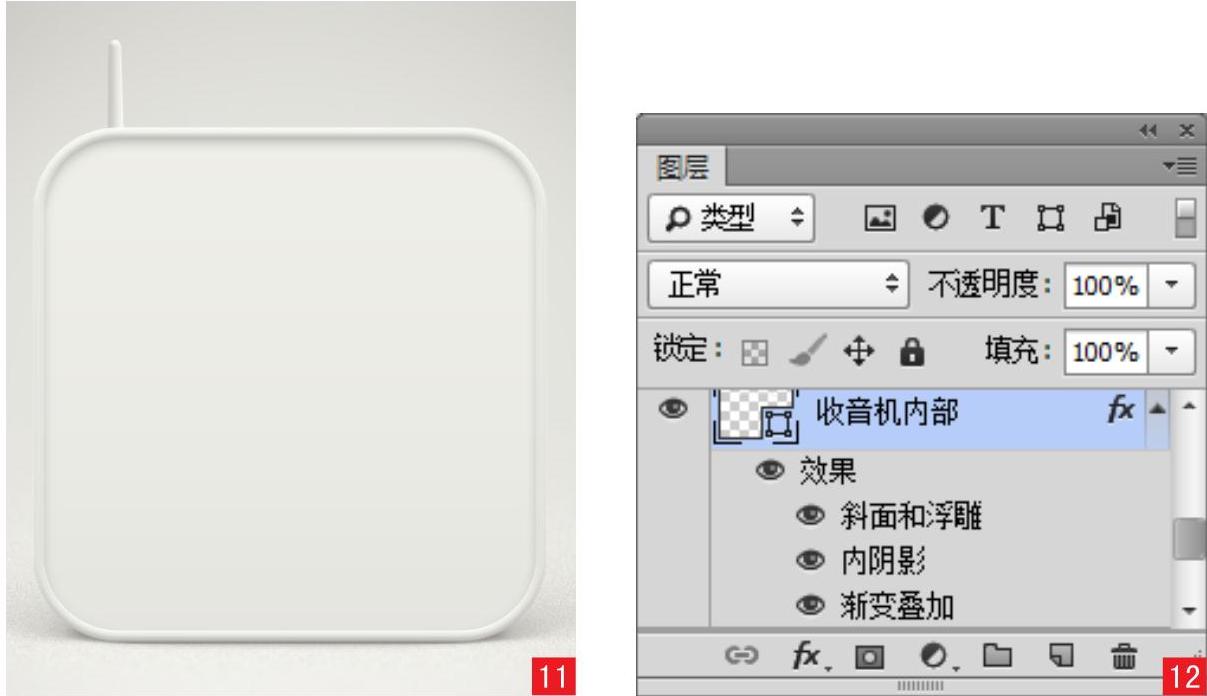

05 绘制形状 使用同样的方法制作出其他效果11 12。

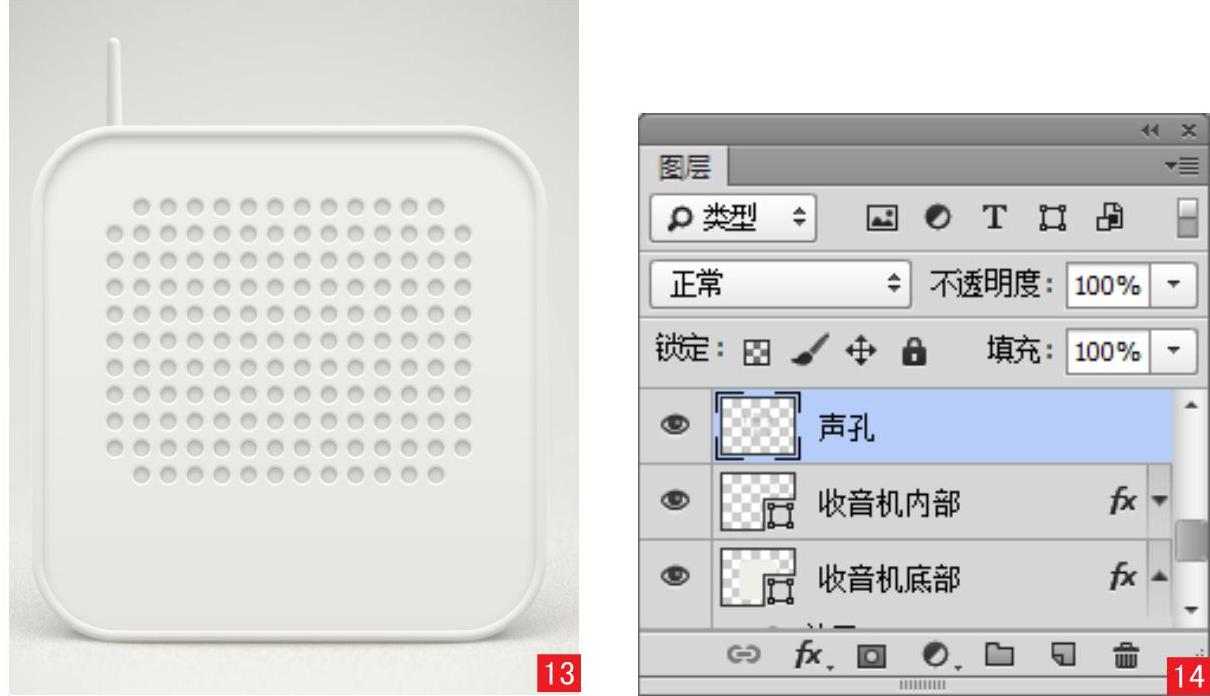

06 添加素材 执行“文件＞打开”命令，在弹出的“打开”对话框中选择“声孔.png”素材，将其打开拖入到场景中，并放置到合适的位置13 14。

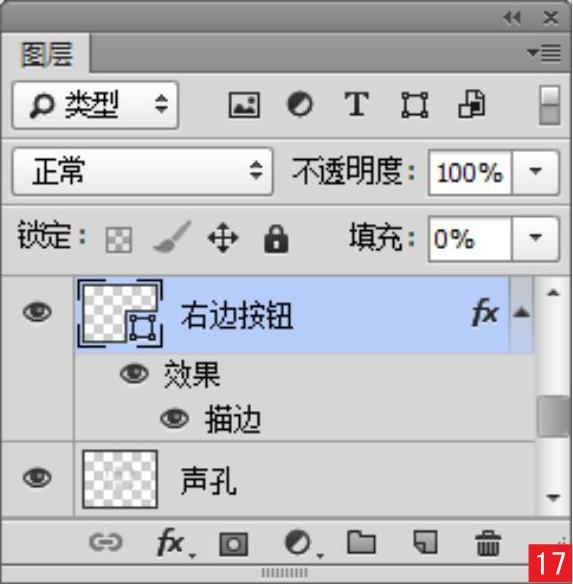

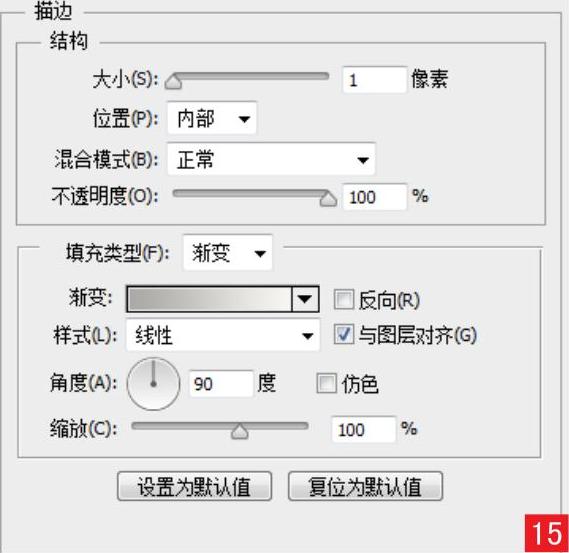

07 绘制形状 选择工具箱中的椭圆工具

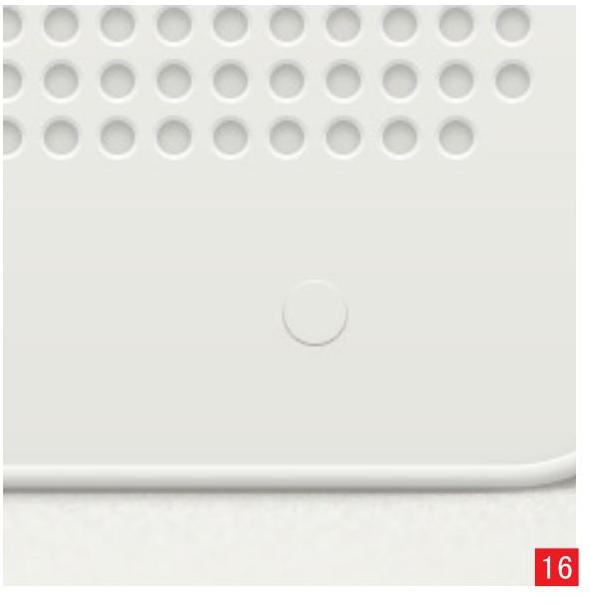

，在选项栏中设置工作模式为“形状”、填充颜色为任意色，按住Shift键在页面上绘制正圆，将图层名称修改为“右边圆形按钮”，并在“图层”面板中设置填充为0%。然后双击该图层，在弹出的“图层样式”对话框中选择“描边”选项，设置参数，为其添加效果15 16 17。

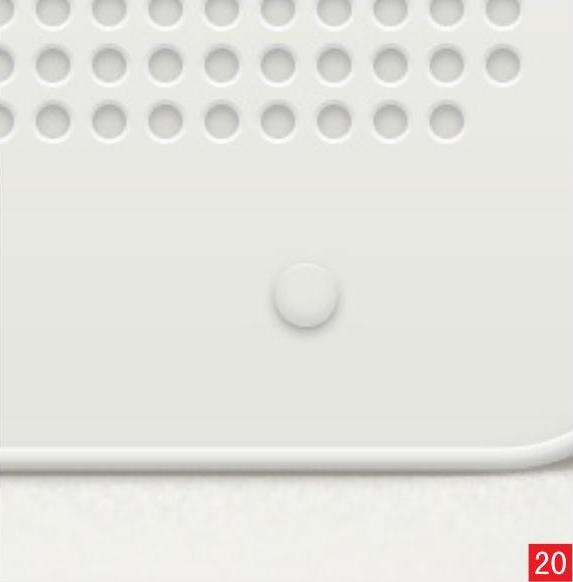

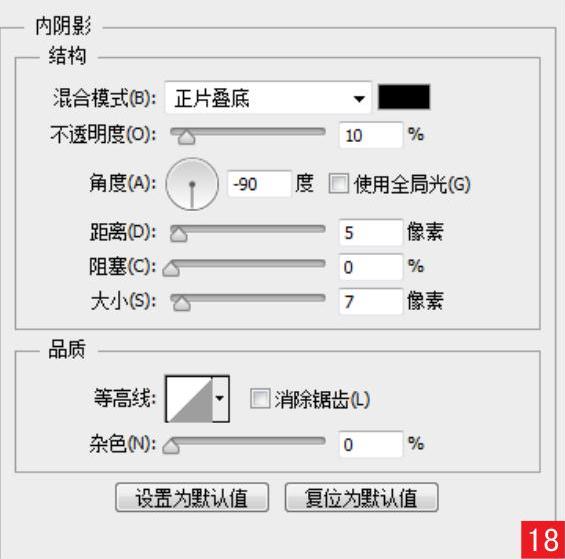

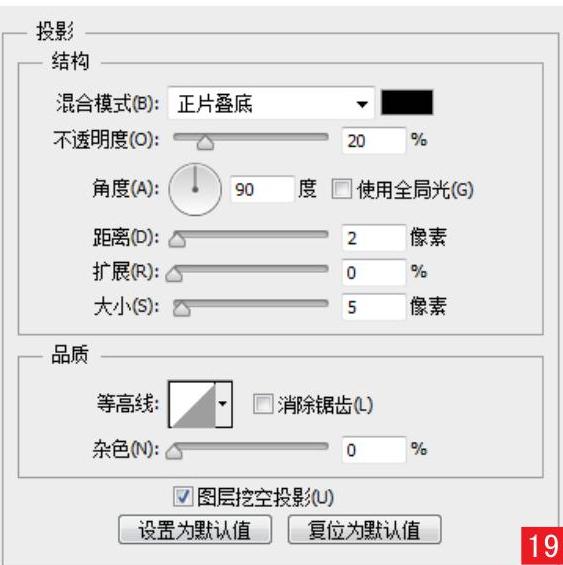

08 添加效果 在“图层样式”对话框中选择“内阴影”“投影”选项，设置参数，为其添加效果18 19 20。

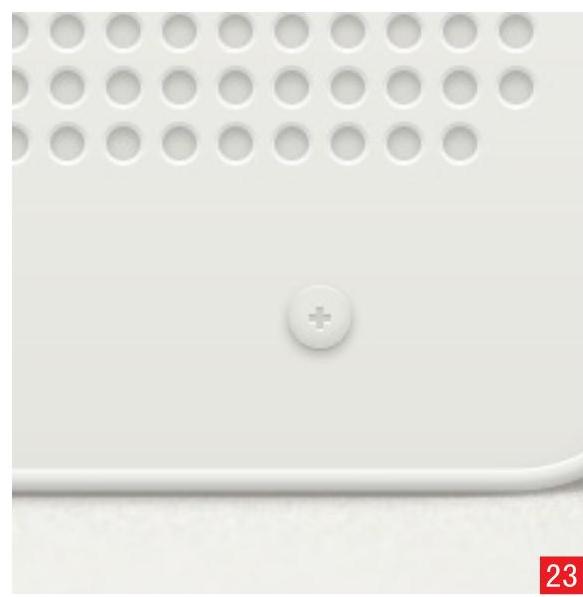

09 绘制形状 选择工具箱中的钢笔工具

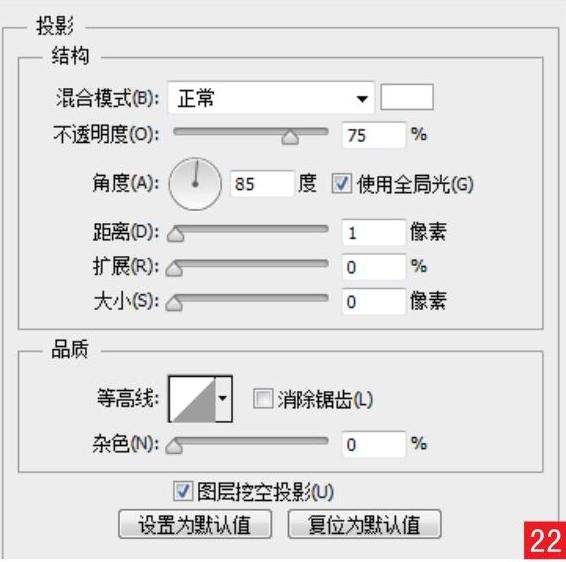

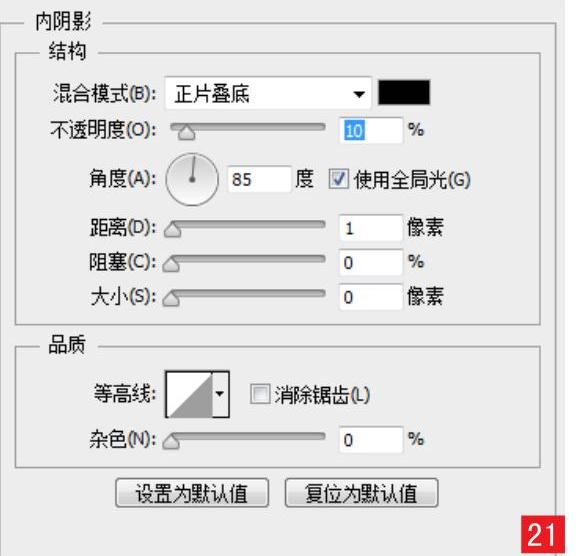

，在选项栏中设置工作模式为“形状”、填充颜色为黑色，在页面上绘制形状，将图层名称修改为“加号”，并在“图层”面板中设置填充为10%。然后双击该图层，在弹出的“图层样式”对话框中选择“内阴影”“投影”选项，设置参数，为其添加效果21 22 23。

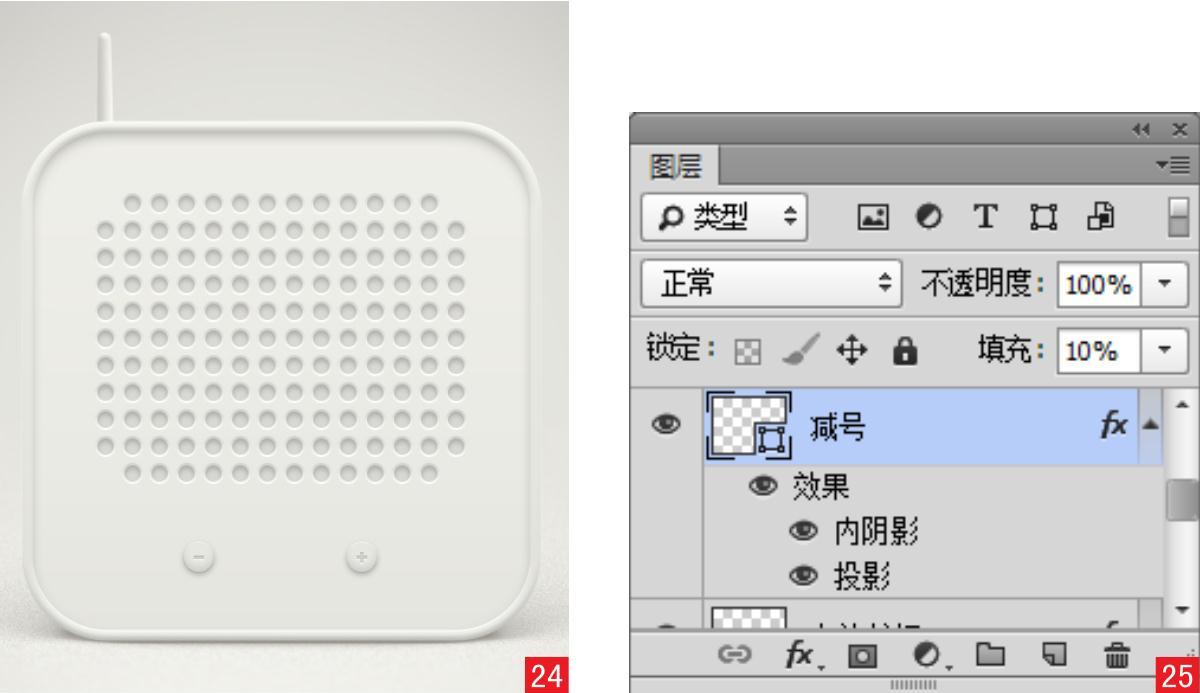

10 绘制形状 使用同样的方法制作出其他效果24 25。
11 绘制形状 使用同样的方法制作出中间按钮。选择工具箱中的矩形工具
，在选项栏中设置工作模式为“形状”、填充颜色为黑色，在页面上绘制矩形，并在“图层”面板中设置填充为10%。然后执行“图层＞创建剪贴蒙版”命令，为其创建剪贴蒙版，再双击该图层，在弹出的“图层样式”对话框中选择“内阴影”、“投影”选项，设置参数，为其添加效果26 27 28。

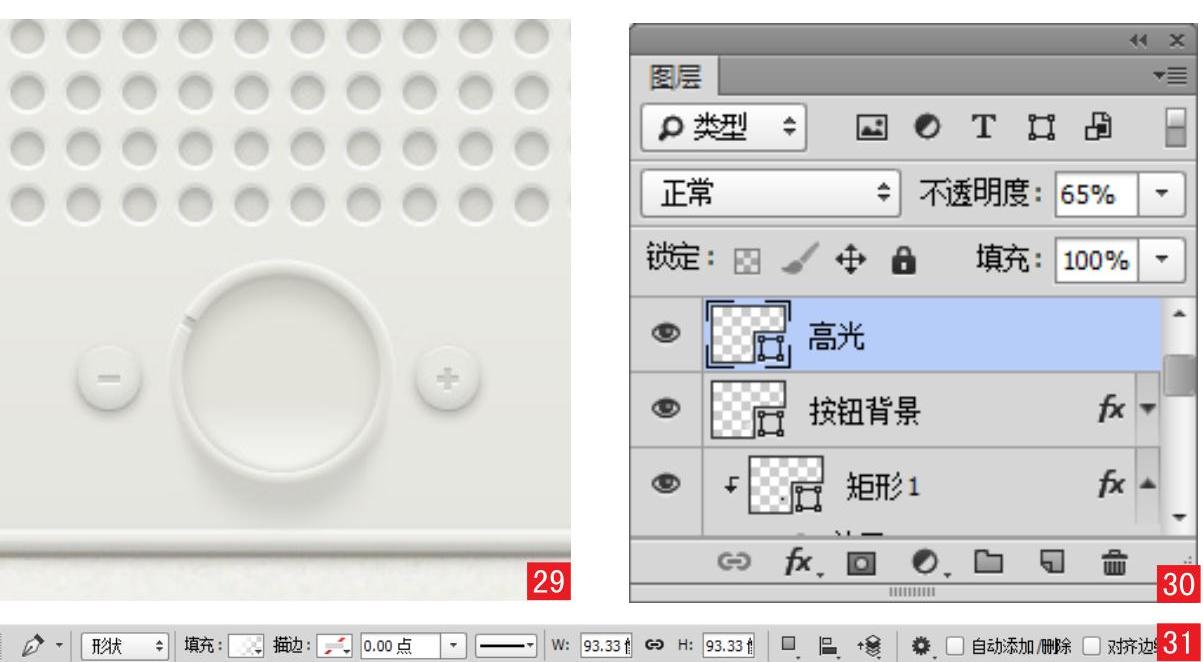

12 制作高光 使用同样的方法制作出按钮背景。选择工具箱中的钢笔工具
，设置工作模式为“形状”、填充为白色到透明的渐变，在页面上绘制矩形，并将图层名称修改为“高光”，然后在“图层”面板中设置不透明度为65%29 30 31。

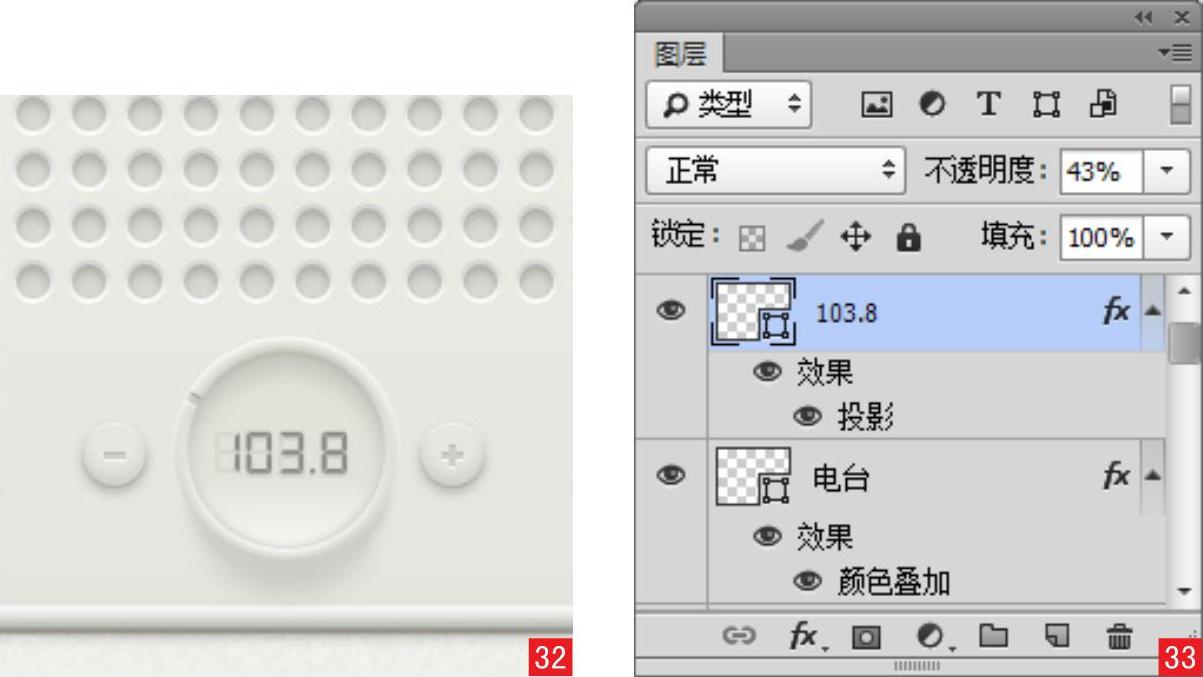

13 制作文字 使用同样的方法制作出文字效果32 33。

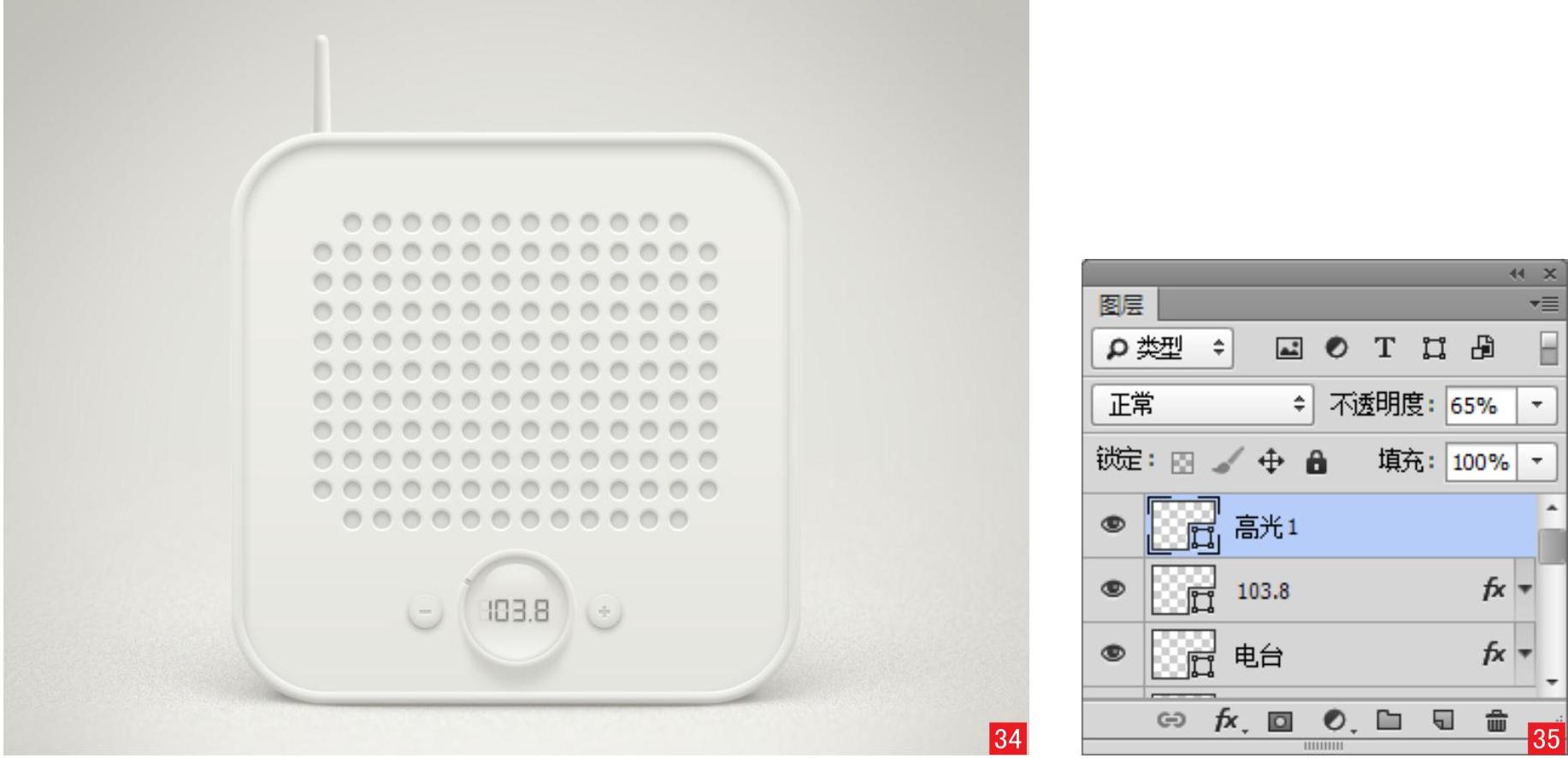

14 制作高光 使用同样的方法制作其他高光效果34 35。
