7.2.1 “外观管理器”对话框
模型的外观设置是通过“外观管理器”对话框进行的，单击
功能选项卡
区域中的“外观库”按钮
，系统弹出图7.2.1所示的界面。在界面中单击
按钮，系统弹出图7.2.2所示的“外观管理器”对话框，下面对该对话框中各区域的功能分别说明。
1.下拉菜单区
“外观管理器”对话框中的下拉菜单区包括“视图选项”和“工具选项”，各菜单的解释参见图7.2.3和图7.2.4。

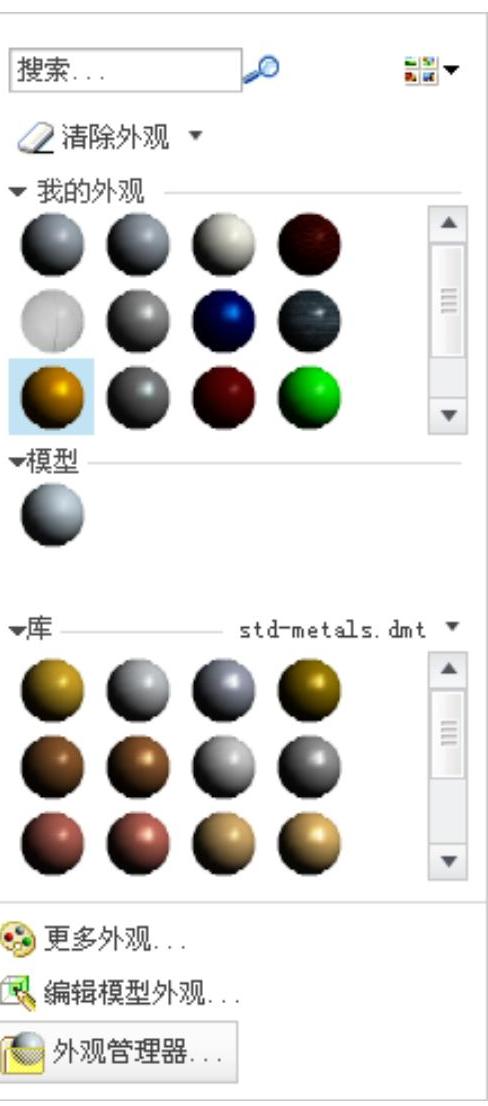

图7.2.1 “外观库”界面

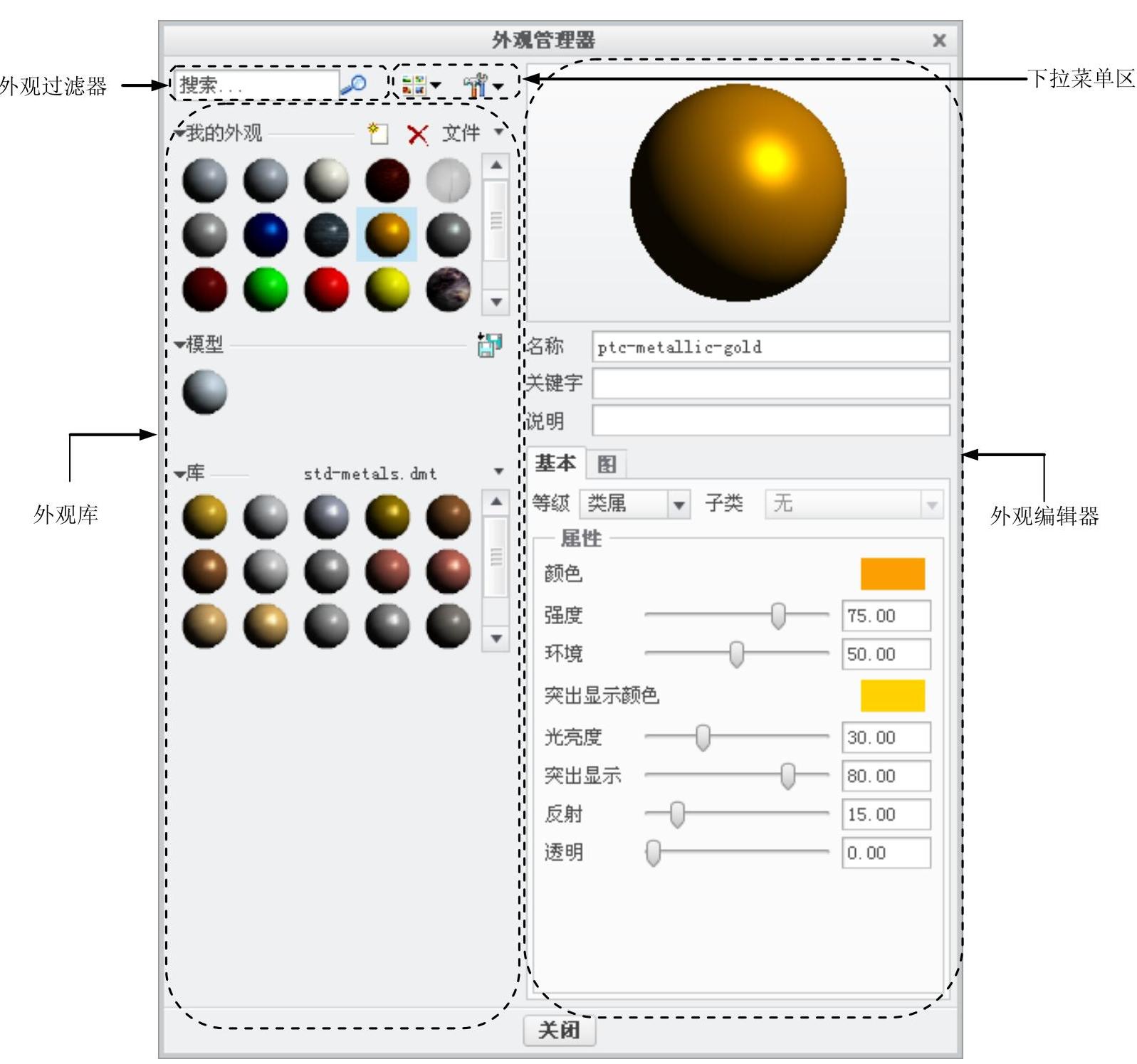

图7.2.2 “外观管理器”对话框

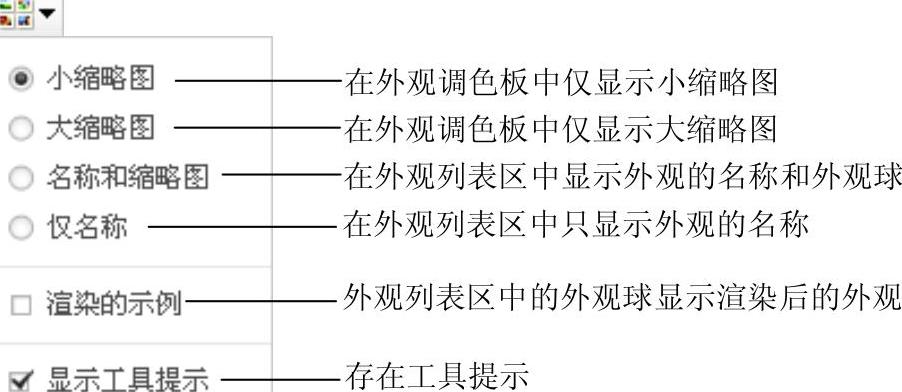

图7.2.3 “视图选项”

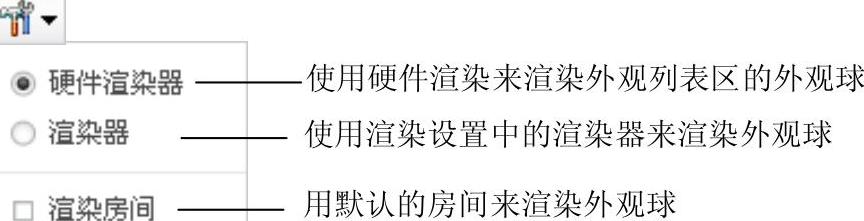

图7.2.4 “工具选项”
2.外观过滤器
外观过滤器可用于在“我的外观”、“模型”和“库”调色板中查找外观，要过滤调色板中显示的外观列表，可以在外观过滤器文本框中指定关键字符串，然后单击
，单 击
可取消搜索，并显示调色板中的所有外观。
3.调色板
（1）“我的外观”调色板
每次进入Creo2.0后，打开“外观管理器”对话框，其“我的外观”调色板中会载入15种默认的外观以供选用（图7.2.5），当鼠标指针移至某个外观球（外观的缩略图）上，系统将显示该外观的名称。用户可将所需的外观文件载入外观库中，还可对某一外观进行修改（第一个外观ref_color1为默认的外观，不能被修改及删除）或创建新的外观。

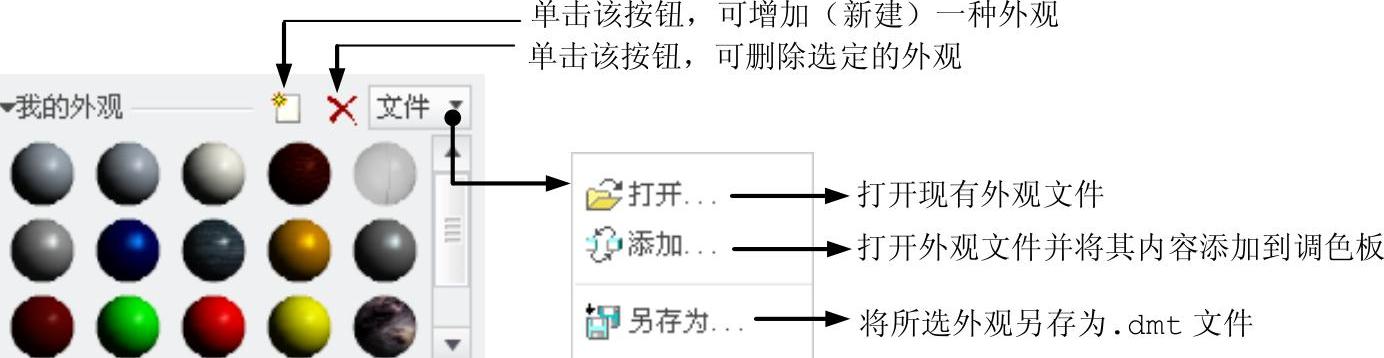

图7.2.5 “我的外观”调色板
（2）“模型”调色板
“模型”调色板会显示在活动模型中存储和使用的外观。如果活动模型没有任何外观，则“模型”调色板显示缺省外观。新外观应用到模型后，它会显示在“模型”调色板中。
（3）“库”调色板
“库”调色板将Photolux库和系统库中的预定义外观显示为缩略图颜色样本。
说明：如果没有安装系统图形库（或者安装了系统图形库，但没有对Creo进行正确的配置），那么图7.2.2所示的“外观管理器”对话框中“库”调色板下的外观球不显示或者显示不完全。
4.外观管理器
该区域主要包含
和
两个选项卡。当 外观库中的某种外观被 选中时，该外观的示例（外观球）即出现在外观预览区，在外观预览区下方的
文本框中可修改其外观名称，在
和
选项卡中可对该外观的一些参数进行修改，修改过程中可从外观预览区方便地观察到变化。但在默认情况下，外观预览区不显示某些外观特性（如凹凸高度、光泽、光的折射效果等）。“外观编辑器”对话框如图7.2.6所示
图7.2.6 “外观编辑器”对话框
