9.3.3  重定义主体

9.3.3 重定义主体

利用“重定义主体”功能可以实现以下目的：

●查明一个固定零件的当前约束信息。

●删除某些约束，以使该零件成为具有一定运动自由度的主体。

具体操作方法如下：

（1）单击功能选项卡区域中的“重定义主体”按钮，系统弹出“重新定义主体”对话框。

（2）选取要重定义主体的零件，则对话框中显示该零件的约束信息，如图9.3.1所示，“约束”区域的“类型”列显示约束的类型，“参考”列显示各约束的参考零件。

注意：约束列表框不列出用来定义连接的约束，只列出固定约束。

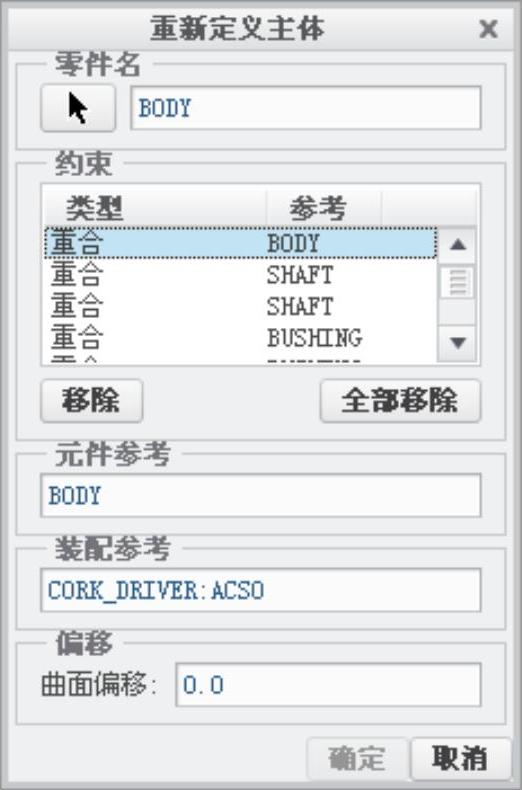

图9.3.1 “重新定义主体”对话框

（3）从“约束”列表中选取一个约束，系统即显示其和，显示格式为：“零件名称：几何类型”（如PISTON：surface），同时在模型中，元件参考与组件参考均加亮显示。

（4）如果要删除某个约束，可从列表中选取该约束，然后单击按钮。根据主体的创建规则，将一个零件“连接”到机构装置中时，该零件将成为另一个主体，所以在此删除零件的某个约束，可将该零件重定义为符合运动自由度要求的主体。

（5）如果单击按钮，系统将删除所有约束，同时零件被包装。（注意：不能删除子装配件的约束。）

（6）单击按钮。
