13.1.2  Creo2.0结构分析工作模式及操作界面

2025年09月26日
版权
13.1.2 Creo2.0结构分析工作模式及操作界面

1.集成模式

集成模式（Integrated Mode）：在Creo2.0环境界面下工作，可以直接利用Creo模型进行网格划分，在有限元分析中所有的设计参数的变化都可以直接反映到Creo模型中。进入集成模式有以下两种方法：

方法一：单击978-7-111-42423-9-Chapter13-1.jpg功能选项卡978-7-111-42423-9-Chapter13-2.jpg区域中的“Simulate”按钮978-7-111-42423-9-Chapter13-3.jpg，系统即可进入“结构分析”模块，其操作界面如图13.1.1所示。

方法二：选择978-7-111-42423-9-Chapter13-4.jpg命令，系统也可进入“结构分析”模块，其操作界面与方法一的操作界面类似。

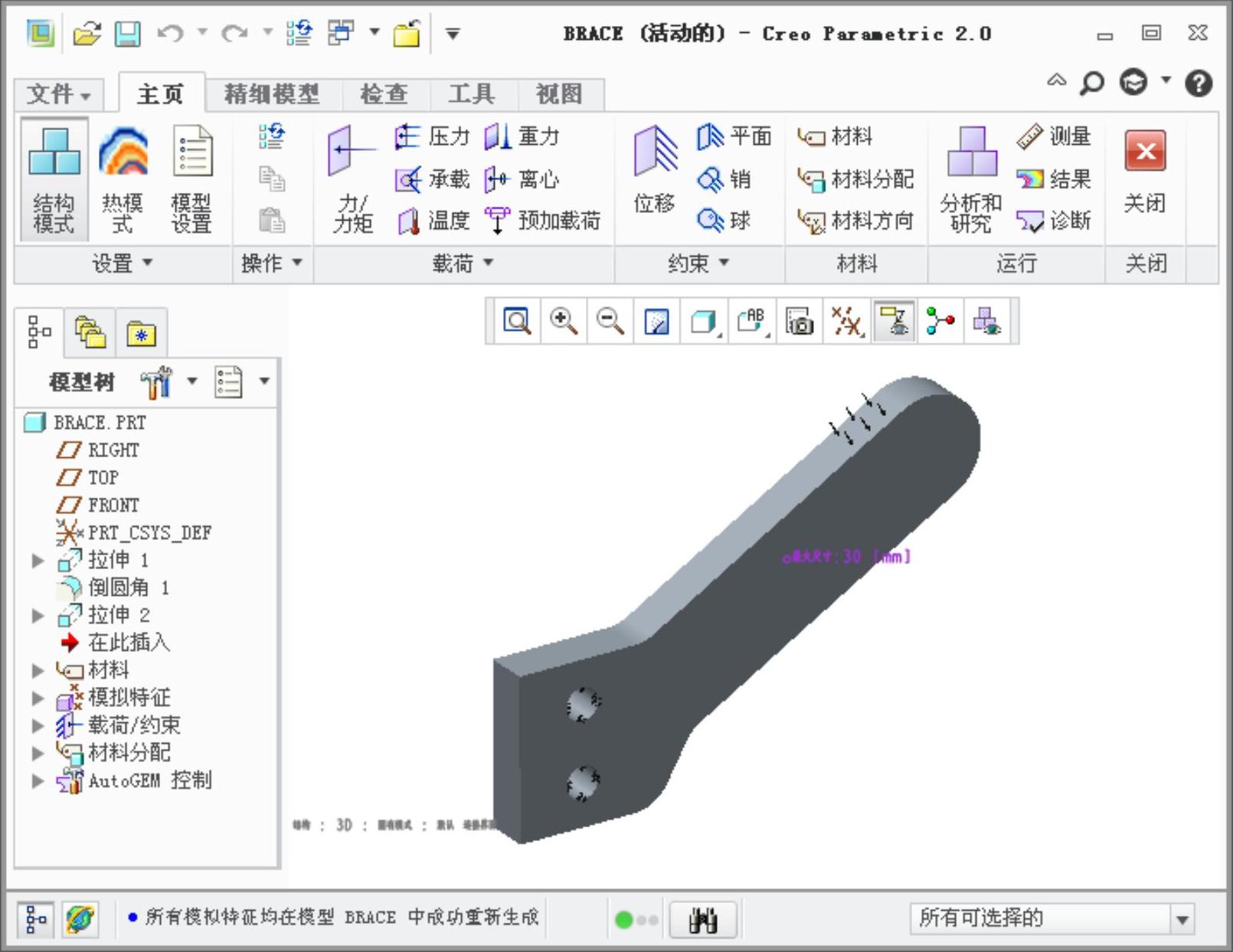

图13.1.1 Creo2.0结构分析工作界面

2.独立模式

独立模式（Independent Mode）：在独立的结构分析界面下工作，有限元模型可以由Creo2.0创建，也可以从其他CAD系统中输入几何模型数据，其功能比在集成模式下强。

选择978-7-111-42423-9-Chapter13-6.jpg978-7-111-42423-9-Chapter13-7.jpg978-7-111-42423-9-Chapter13-8.jpg978-7-111-42423-9-Chapter13-9.jpg命令，系统即可进入“结构分析“模块，其操作界面如图13.1.2所示。
