五、模座

模座是安装模具、模支承等零件，在挤压时，模座进入挤压机喉部，使模具恰好堵在挤压筒的端部，封住挤压筒。模座由锁键锁紧，以保证模具与挤压筒的接触处有可靠的密封，以防止金属流出。挤压终了时，锁键提起，模座移出，进行压余分离。

模座的移动有纵向移动、横向移动及回转三种类型。后两种方式可将模具的清理、检查、润滑及更换移到挤压生产线外进行，更为优越。横向移动及回转两种方式中可以有2～4个工位。图1-6-16所示为横向移动模座示意图，图1-6-17所示为回转模座，两者均为二工位。

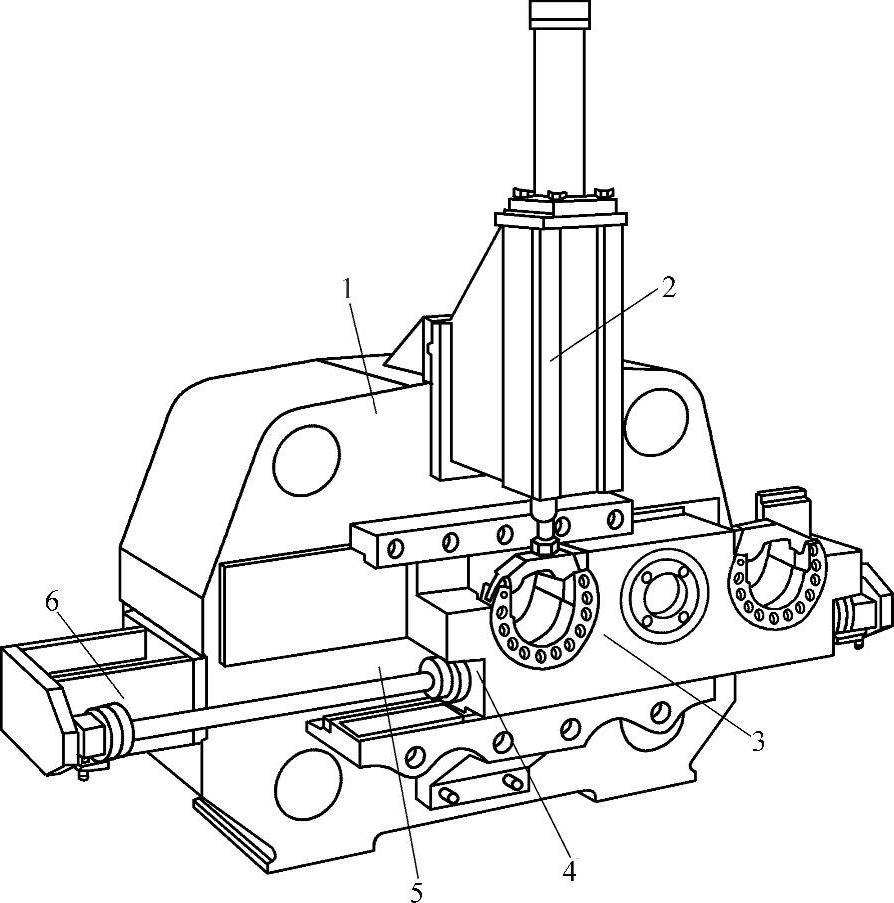

图1-6-16 两工位横向滑移模座

1—前梁 2—剪刀 3—滑移模座 4—液压缸 5—活塞杆 6—调位装置

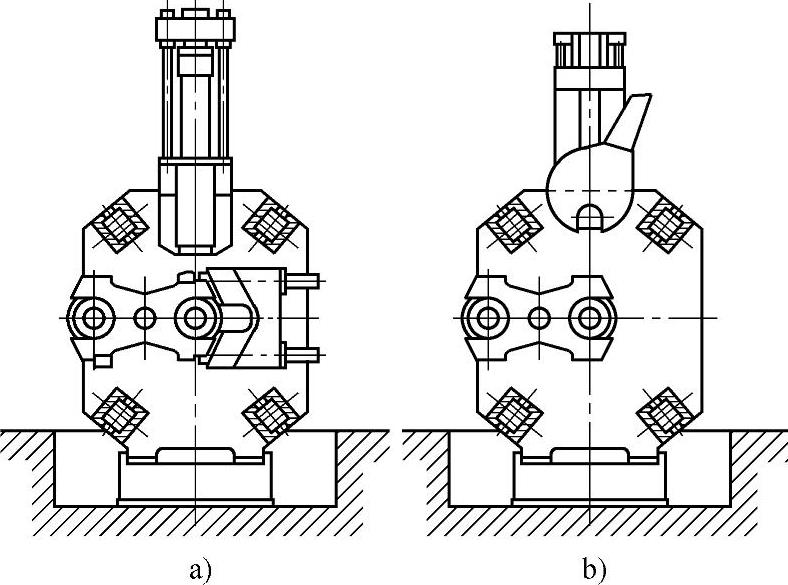

图1-6-17 两工位回转模座

a）用剪刀分离压余 b）用圆锯分离压余
