一、扭轴同步系统

扭轴同步系统的工作原理如图1-7-5所示，它的主要部分是一根较粗的刚性扭轴2，它的两端固定在左、右机架1的内侧，并在两边通过两个小滑块3与滑块4相连接。当滑块承受偏载或两侧运动不同步时，由扭轴的巨大抗扭刚度来平衡。这种系统结构简单，具有一定的同步精度与抗偏载能力，因此在中、小规格的折弯机中仍有较多应用。但对于公称力很大的折弯机，如仍采用扭轴式，则扭轴直径必须很粗，会大大增加机器重量，故不适合。

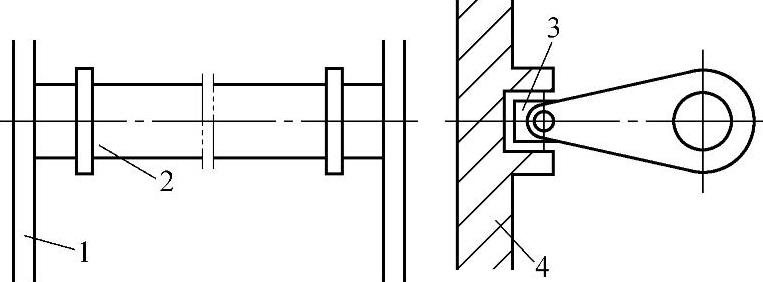

图1-7-5 扭轴式同步系统原理图

1—机架 2—刚性扭轴 3—小滑块 4—工作滑块
