第七节  折边机

折边机的工作特点是由上、下压紧模将板料压紧，板料前端只伸出待折边的部分，由折边梁进行折边。主要用于各工业部门制造薄金属板的箱、柜和盒等。

折边机的结构简图如图1-7-19所示，机架由两侧的立柱1组成，将要折边的板材放于固定横梁3上，活动横梁2自上向下运动，压紧板材，然后折边梁4作顺时针方向旋转，将伸出在活动横梁与固定梁模具外面的板边折弯成与模具圆角相等的圆弧。折边完成后，折边梁4逆时针旋转返回原位，活动横梁上升，松开工件。

折边机的传动有液压和机械式两种。忻州锻压力机床公司生产的折边机技术参数见表1-7-3。

图1-7-19 折边机结构简图

1—立柱 2—活动横梁 3—固定横梁 4—折边梁

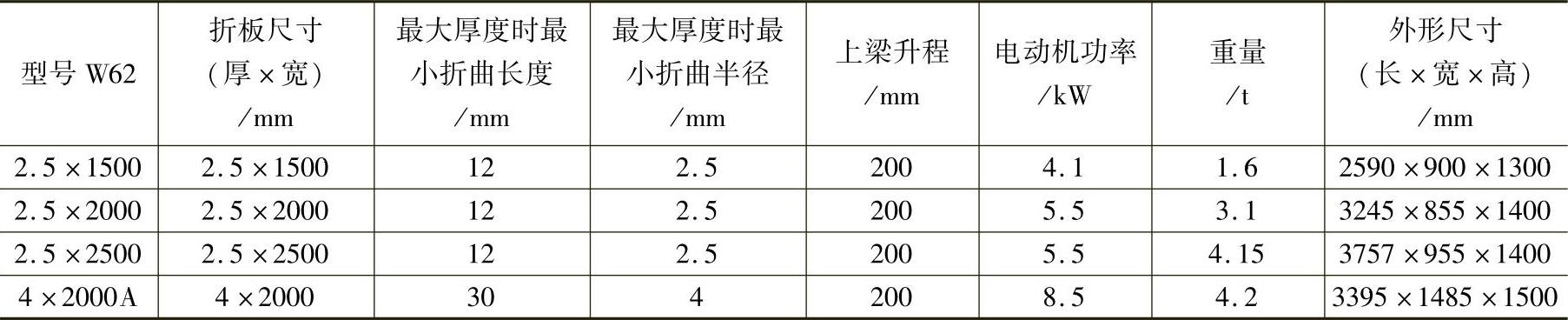

表1-7-3 W62系列折边机技术参数（忻州锻压机床公司）
