冲孔液压机的结构和液压系统

三 、冲孔液压机的结构和液压系统

现以表1-8-2中太重生产的4.0MN/1600mm冲孔液压机为例说明。该压力机为立式三梁四柱结构、单缸、水泵蓄势器站的传动方式，如图1-8-2所示。柱塞插入动梁内，两者为刚性固接。在动梁的下方装有两根拉杆，拉杆穿过底座与顶出横梁用螺母紧固，组成机械顶出装置。底座上固定有工作台，工作台设四个调节装置用于调节模座，使之与冲杆保持必要的同轴精度。动梁的回程由两个提升缸完成。

图1-8-3所示为4.0MN/1600mm冲孔液压机的液压系统。

该液压系统的操纵有电动和手动两种。电动又分全自动、半自动及调整。各种工作制度通过按钮实现。表1-8-4为调整及半自动工作制度信号元件的动作顺序。

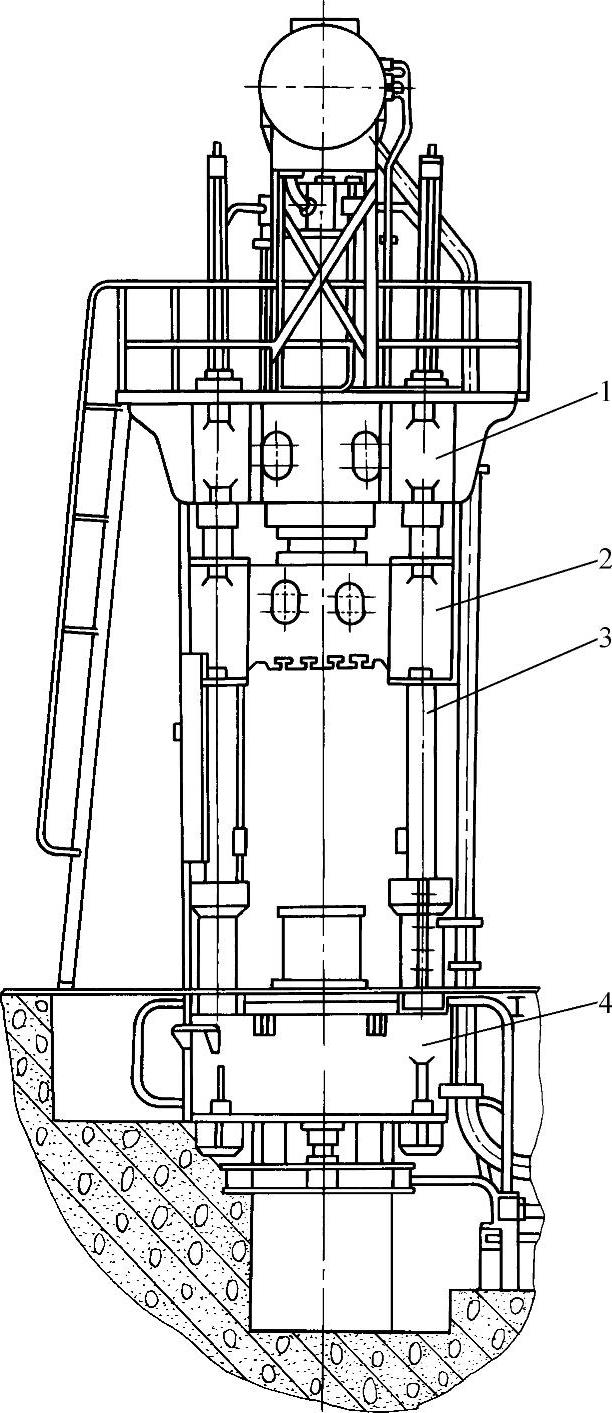

图1-8-2 4.0MN/1600mm冲孔液压机（太重）

1—上横梁 2—动梁 3—立柱 4—底座

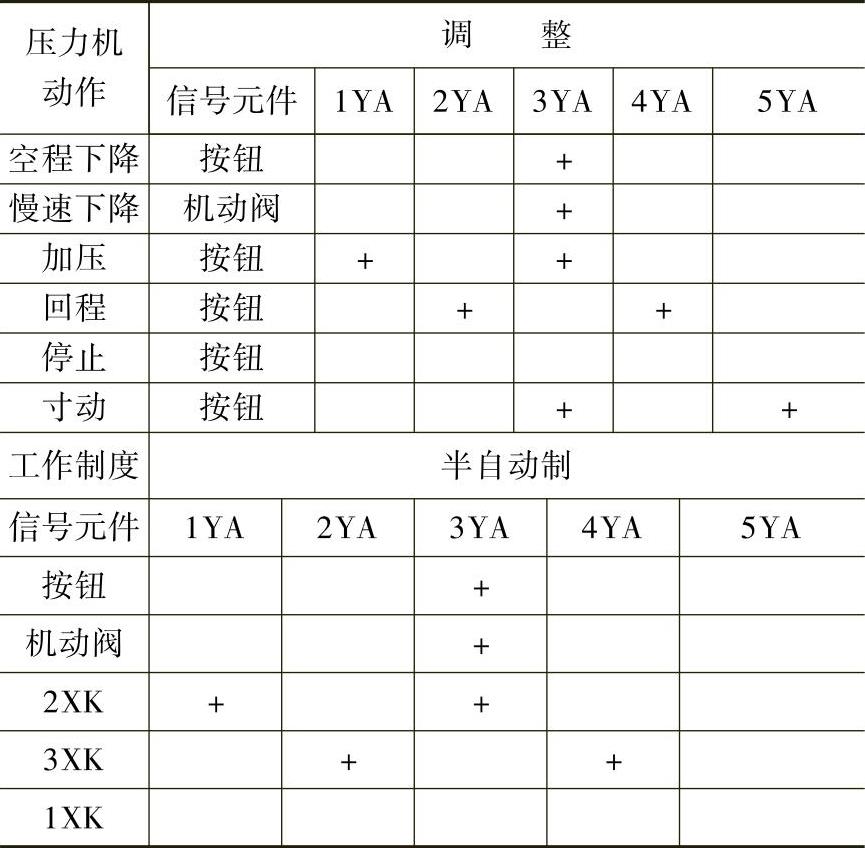

表1-8-4 操纵系统信号元件动作表

图1-8-3 4.0MN/1600mm冲孔液压机液压系统

1—液压闸阀 2—主分配器 3—节流阀 4—充水罐 5—充液阀 6—高压安全阀 7—溢流阀
