闭式机身底座的挠度

三 、闭式机身底座的挠度

如双点及四点压力机的滑块一样，闭式机身的底座挠度也影响工件精度和模具寿命，有些国家对这个挠度数值加以限制，例如日本一些厂家限制为[1]

式中 [δ]——底座中点许用挠度（m）；

L——左右拉紧螺栓间距离（m）。

底座的挠度计算简图如图2-2-34、图2-2-35所示。其计算公式如下^[1]：

单点压力机

双点或四点压力机

(https://www.daowen.com)

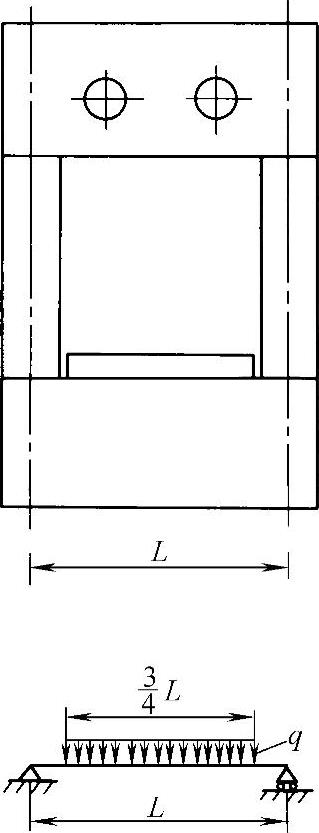

图2-2-34 单点压力机底座计算简图

两式中的α为

式（2-2-9）～（2-2-11）中

L——左右拉紧螺栓中心线距离（m）；其余符号意义见式（2-2-2）、式（2-2-3）。

订购压力机时应该注意底座挠度这个数据，必要时应加以核算。

图2-2-35 双点或四点压力 机底座计算简图
