三、滑块平衡装置

在压力机上一般都装有滑块平衡装置，当滑块向下运动时可以防止传动系统中齿轮反向受力而造成的撞击与噪声，可以消除连杆与滑块间的间隙，减少受力零件的冲击和磨损；可以降低装模高度调整机构的功率消耗；可以防止因制动器失灵或连杆折断时，滑块坠落而产生事故。

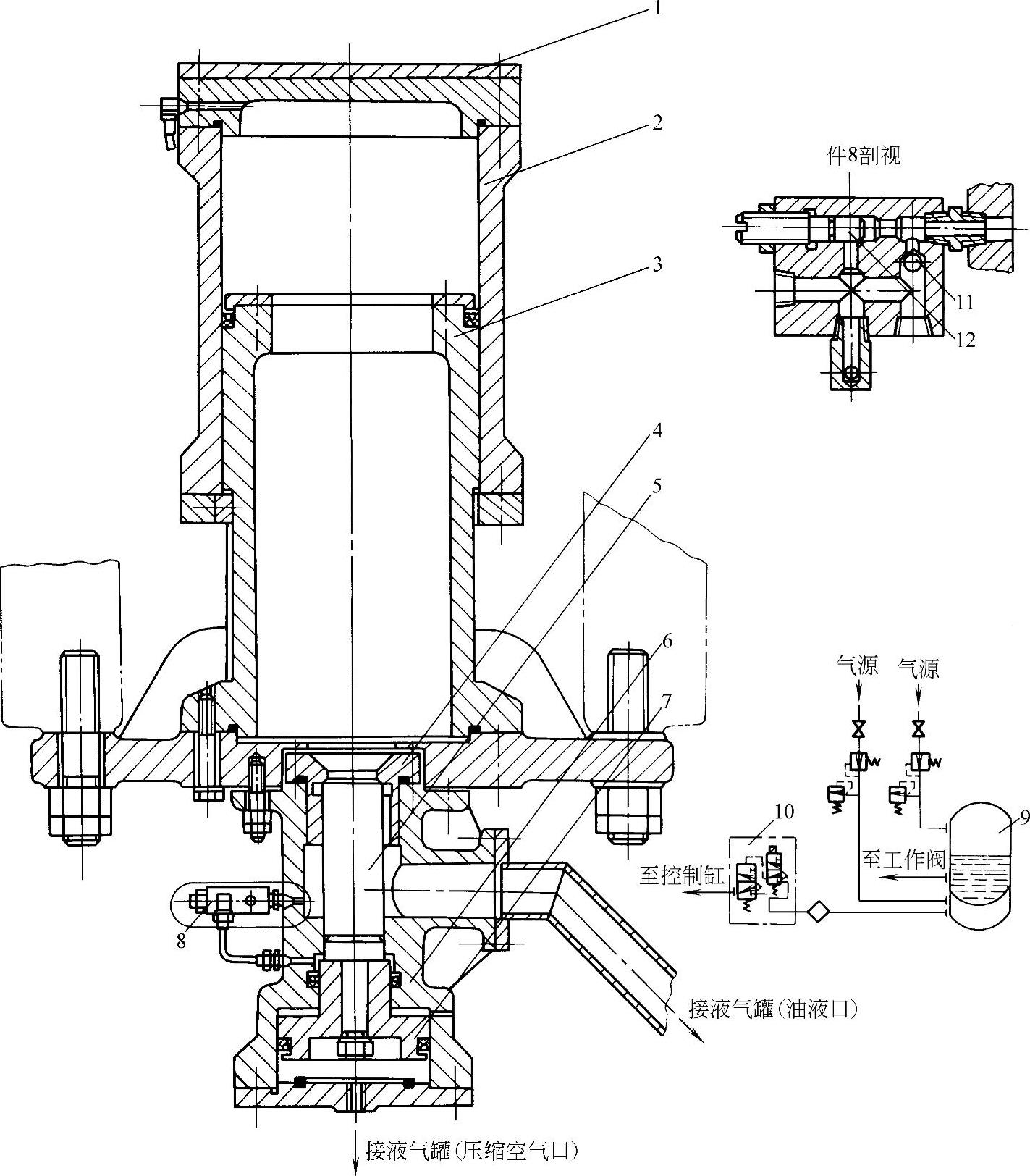

图2-2-41 J31—315压力机液压气垫

1—托板 2—工作缸 3—工作活塞 4—工作阀座 5—工作阀杆 6—控制缸 7—控制活塞 8—缓冲器 9—液气罐 10—空气分配阀 11—单向阀 12—缝隙节流阀

滑块平衡装置有弹簧式和气动式两种，前者在滑块运动过程中，平衡力波动较大，性能较差，只用于小型压力机。一般均采用气动式平衡装置，它的工作原理如图2-2-42所示。在滑块的两侧装上两个常通气式的气缸，在压缩空气的作用下，平衡滑块及上模的重量。

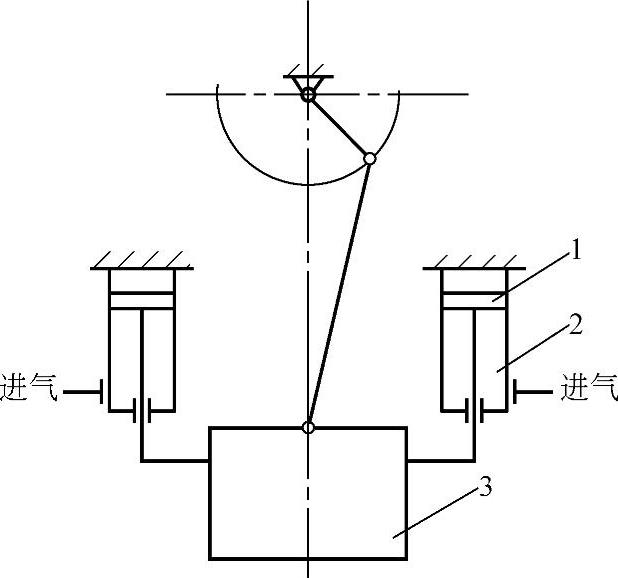

图2-2-42 气动式滑块平衡装置工作原理图

1—活塞 2—气缸 3—滑块
