离合器与制动器的联锁

实现离合器与制动器动作的先后次序有各种办法，但以采用两个双联阀的效果最好。图2-2-51所示为其工作原理图，图中为电磁铁断电状态。当压力机工作时，全部电磁铁通电，全部先导阀右移，由于制动器的先导阀排气通畅，因此制动器气缸先进气，制动器先打开。由于离合器的先导阀排气节流，因此离合器气缸后进气，离合器后接合。当压力机停止工作时，全部电磁铁断电，全部先导阀复位，离合器先排气，先分离，制动器后排气，后制动。调节节流装置，可以得到满意的配合效果。

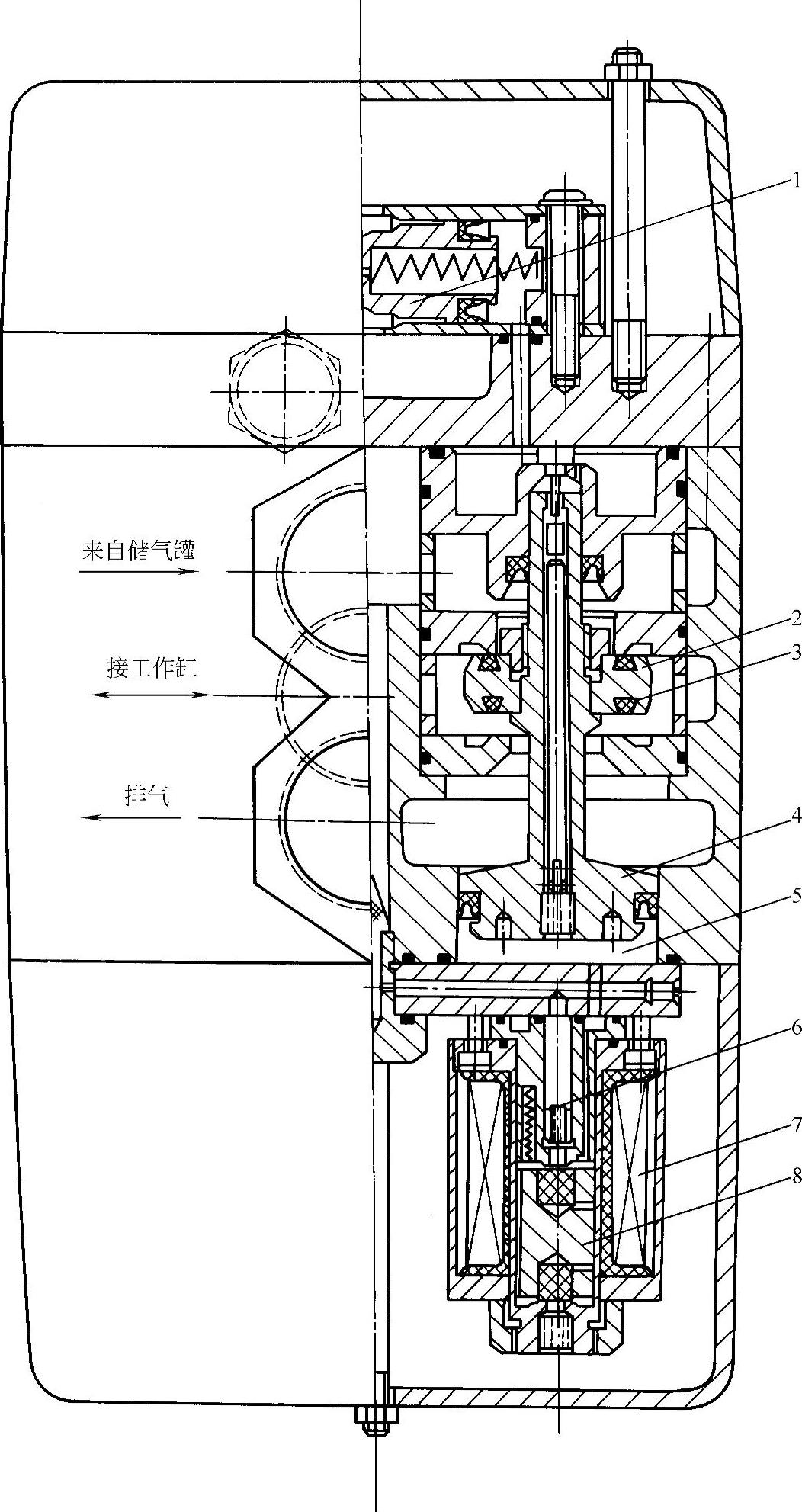

图2-2-50 提盖式双联电磁空气分配阀

1—安全检测器 2—主阀 3—密封圈 4—接力活塞 5—接力缸 6—弹簧 7—电磁铁 8—阀芯
