单点双动拉深压力机

图2-3-4所示为J45—315单点双动拉深压力机的传动图。内滑块采用曲柄滑块机构（图中未画出），外滑块采用多连杆机构，内外滑块由同一曲柄驱动。曲柄通过连杆1带动摇杆2作往复摆动。与摆杆联成一体的杠杆3通过连杆4带动角杠杆5作往复摆动，角杠杆通过连杆6驱动外滑块。角杠杆的一端带有扇形齿轮，驱动另一侧的连杆机构运动。该机构为三组四连杆机构串接，组成八杆间歇运动机构，使外滑块在115°曲柄转角的范围内保持近似停顿，从而压紧毛坯边缘达到防止起皱的目的。其内外滑块的运动配合可参阅图2-3-2。由主轴曲柄的另一端同样驱动另一套的八杆机构，因而共有四根连杆6的四个“点”与外滑块连接。每“点”均可用螺旋副调节装模高度和压边力。

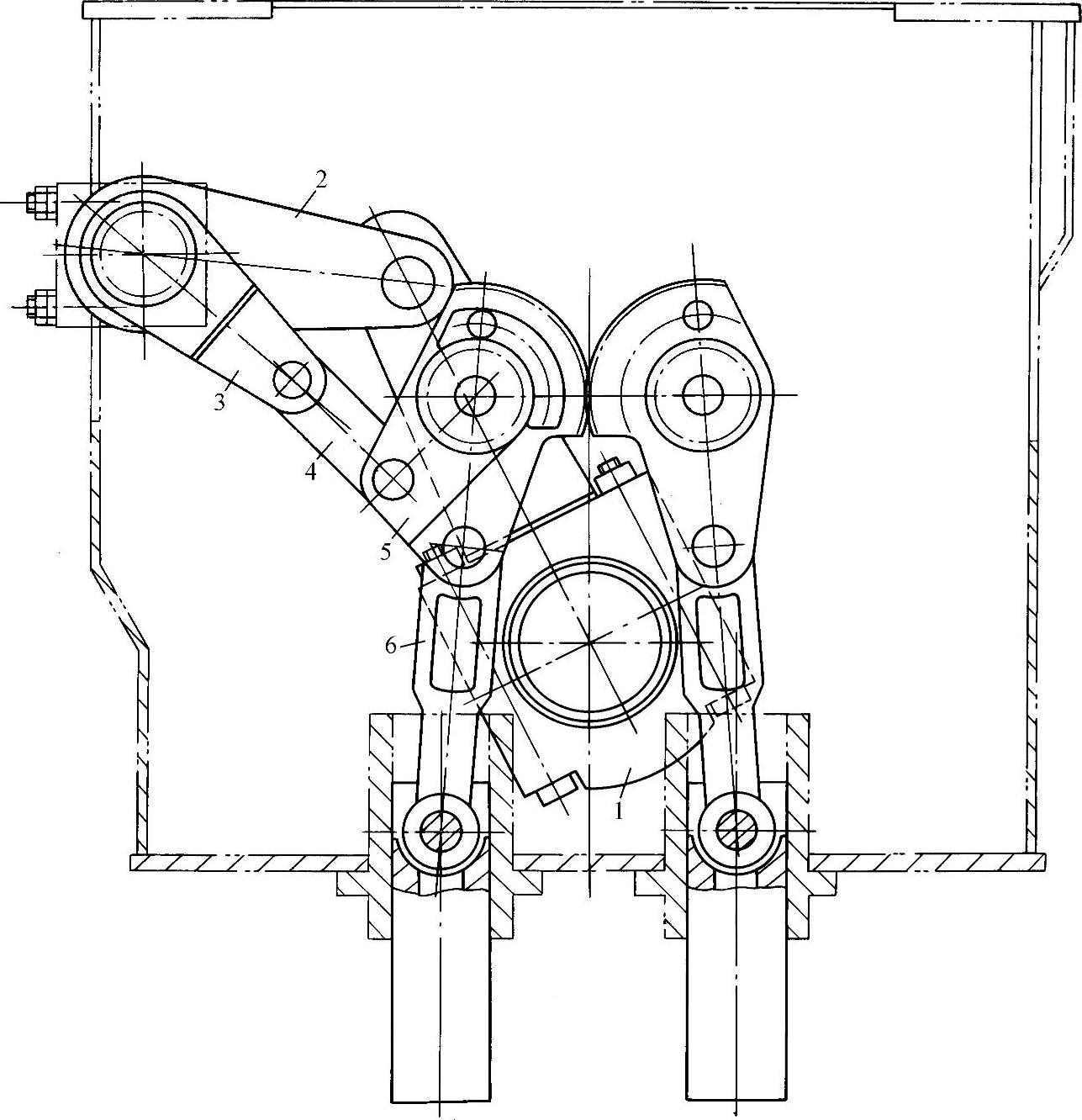

图2-3-4 J45—315单点双动拉深压力机传动图

1—连杆 2—摇杆 3—杠杆 4、6—连杆 5—角杠杆
