大张嘴夹钳转送机构

大张嘴夹钳转送机构用于工位水平排列的多工位自动成形机上，它夹持坯料及转送坯料的两个动作同时进行，因而转送工作角大，增加了工作稳定性。这种夹钳对坯料的夹持牢固，运动规律为直线往复运动；夹钳座用铝合金制成以减少运动惯量，在滑动部位采用淬火钢的导板，以提高耐磨性，为提高生产率创造了有利条件。

图2-9-10所示为一种大张嘴夹钳转送机构的示意图，三把夹钳1都装在由连杆2带动的夹钳座3上，三把夹钳用拨叉相互连锁在一起，当中一把夹钳上装有开钳滚轮4，当压板5在一套凸轮摆杆驱动下，把压板压下时，夹钳张开，因夹钳开口很大所以叫大张嘴夹钳。当压板升起时，在弹簧作用下夹钳夹紧。当机器在工作中有料头需要排除时，通过手动装置压下压板6，使第一把夹钳张开，将料头排除。夹钳的转送动作由凸轮、摆杆、齿条齿轮机构，使偏心轴回转，带动连杆2做往复运动。

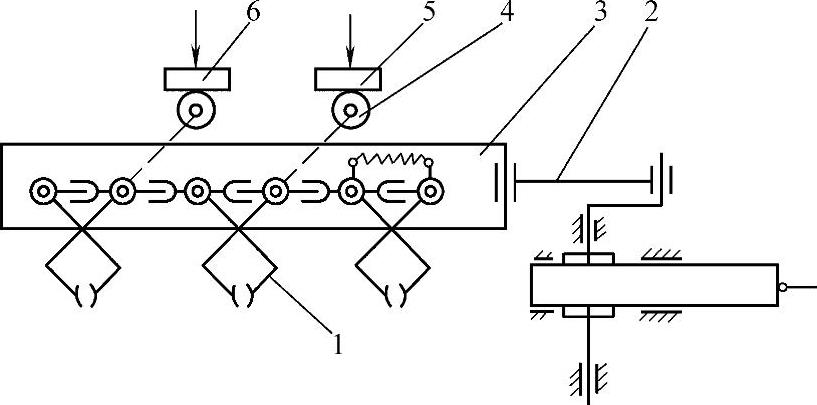

图2-9-10 大张嘴夹钳转送机构示意图

1—夹钳 2—连杆 3—夹钳座 4—开钳滚轮 5、6—压板
