电热镦机的液压系统

电热镦机的驱动一般采用液压系统，工作平稳，无噪声，易于无级调速。如砧子的后退，镦杆的前进，其速度需经常进行调节。

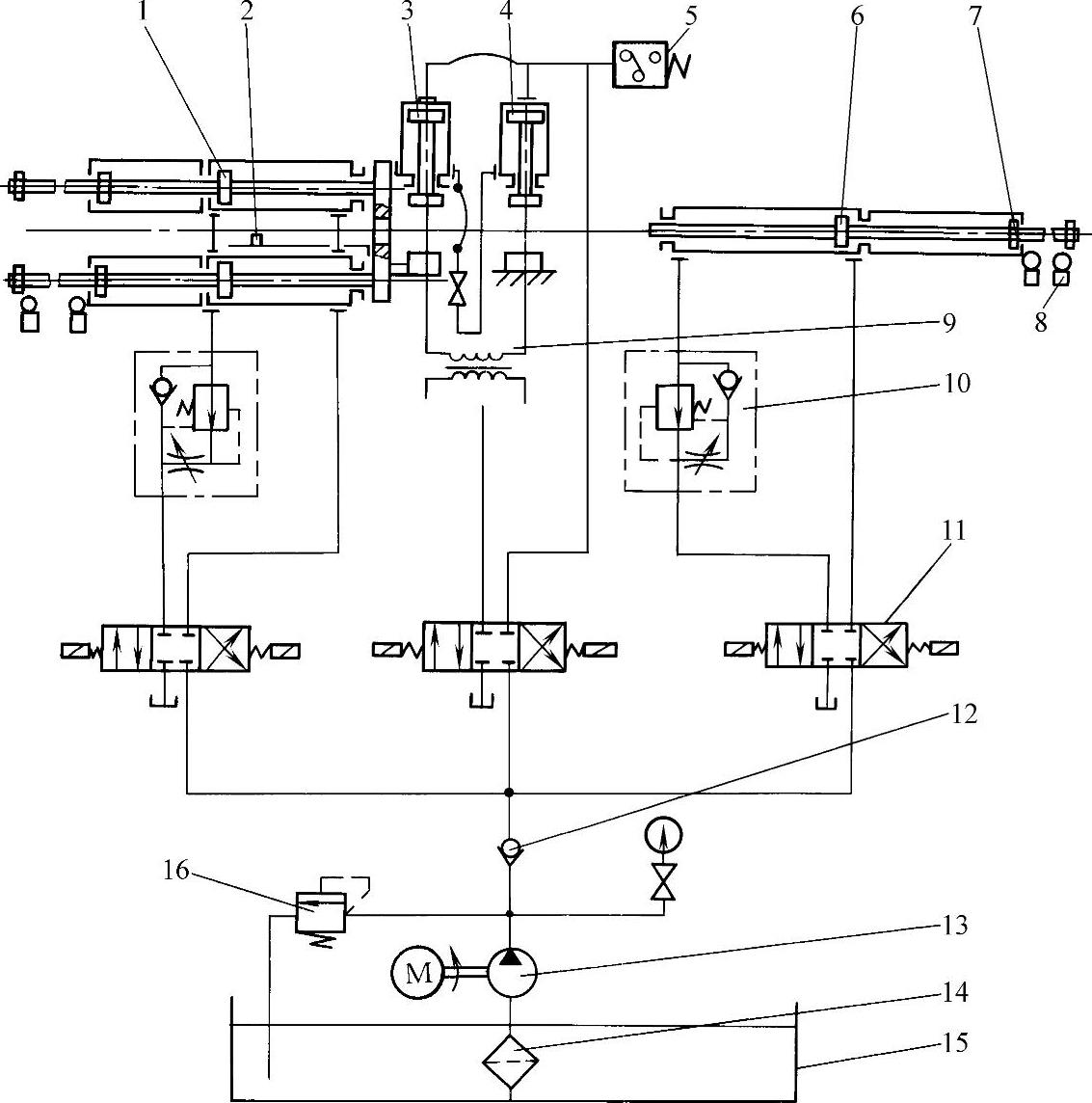

图2-10-17 电热镦机液压原理图

1—砧子缸 2—中间镦粗定位装置 3—活动夹紧缸 4—固定夹紧缸 5—压力继电器 6—镦锻缸 7—定位装置 8—行程开关 9—加热变压器 10—单向调速阀 11—电磁换向阀 12—单向阀 13—液压泵 14—滤油器 15—油箱 16—溢流阀

图2-10-17所示为中间镦粗电热镦机的液压系统原理图。活动夹紧缸3和固定夹紧缸4的油路并联。两夹紧缸的上腔油路接一压力继电器5。当压力油充满夹紧缸上腔并达到调定的压力时，压力继电器起作用，电磁换向阀换向，处于中位位置，同时指令加热变压器工作，加热金属坯料。镦锻缸6推动镦杆进行镦锻工作，与此同时砧子缸1的活塞按设定要求缓慢后退，完成中间局部镦粗工艺。若令活动夹紧缸将砧块夹紧，同时将下腔的截止阀关闭，则可进行端部镦粗工艺。

砧子缸和镦锻缸的油路上均串有单向调速阀10，以便对镦杆和砧子的进退进行调整。

油箱为钢板焊接结构，液压元件集中置于其上。油液有冷却装置。
