双电动机芯轴横轴部件

三 、双电动机芯轴横轴部件

我国发展了另一种芯轴结构（图4-2-9），用于双电动机传动。两个传动盘由滚柱轴承支撑在芯轴上，分别由不同的电动机驱动。与前述芯轴结构相比较，它省掉了轴壳。

双电动机驱动芯轴横轴部件结构的主要特点如下：

1）比芯轴部件结构简单，有利于降低制造成本。

2）每个传动盘仅在单行程工作，有更长的间歇时间，有利于转速恢复，采用高转差率电动机，可降低拖动电动机的总功率，降低运行成本。

3）两个传动盘可采用不同转速，可以获得更好的飞轮传动特性，因而提高传动效率。

4）工作间隙调整方便，可在不停机的情况下采用专用手柄进行调节。

5）由于各行程由单个传动盘驱动，为了保证其调速性能，须增大单个盘的转动惯量，因而增大了传动部件的重量。

图4-2-8 FPRN/FPPN型芯轴横轴部件

1—摩擦盘 2—芯轴 3—轴壳 4—调节手柄 5—支臂

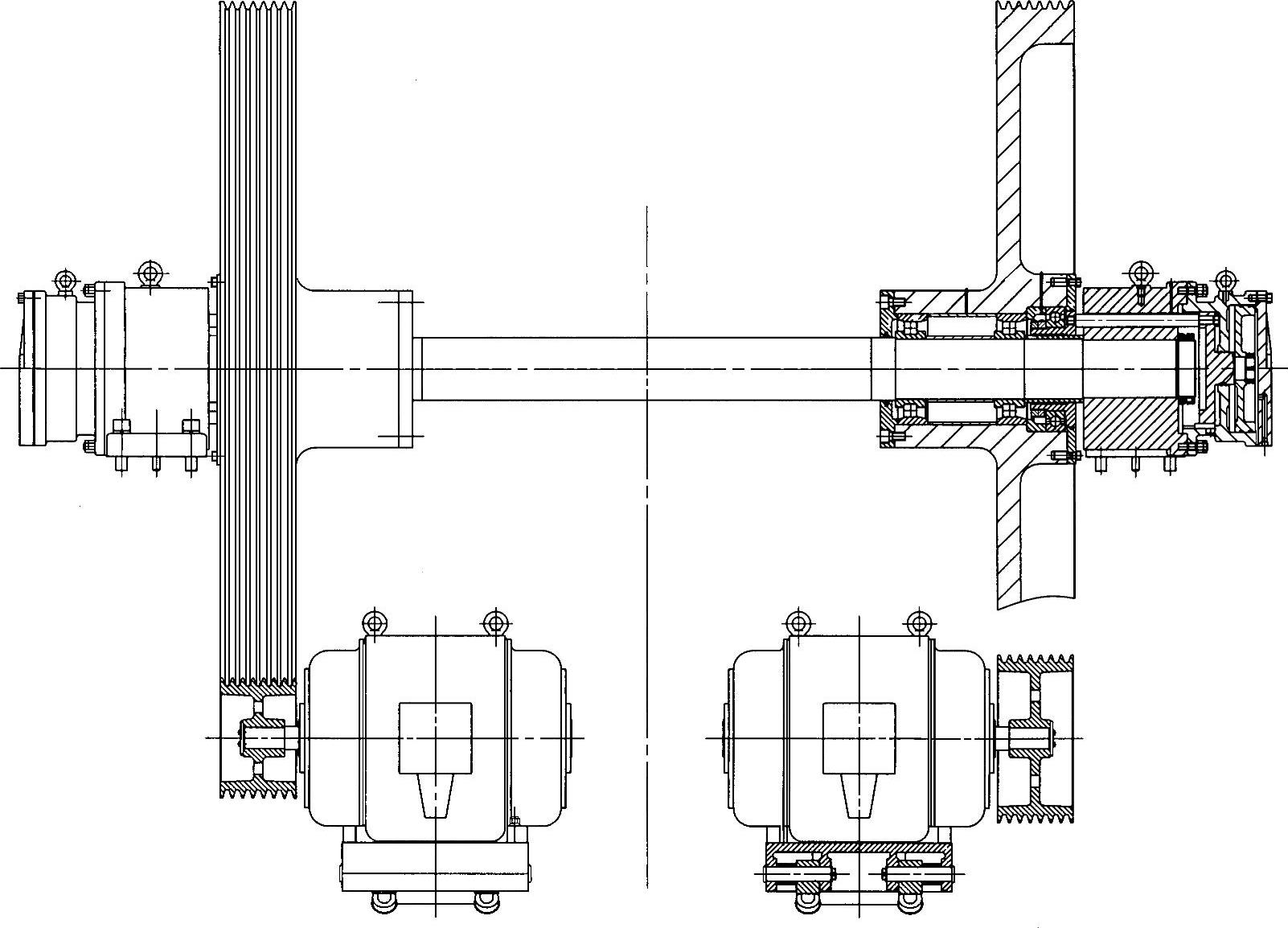

图4-2-9 JB53—2500型螺旋压力机横轴部件
