电动螺旋压力机的种类

电动螺旋压力机按电动机传动特征曾出现过多种形式，但在工业上得到应用的主要有两类：电动机机械传动方式和电动机直接传动方式。

图4-3-1所示为电动机机械传动方式，图4-3-3所示为电动机直接传动方式。电动机直接传动的电动螺旋压力机，采用专用低速大转矩电动机，直接安装在主机顶部，电动机转子为螺旋压力机飞轮的组成部分。

两种传动方式的电动螺旋压力机各有特点，前者可采用专门系列的电动机，电动机出现故障时，更换方便；后者当电动机出现故障时，维护较为困难，同时主螺杆轴套磨损后，会导致电动机气隙不均匀，影响电动机特性。国内J58K、EPC系列电动螺旋压力机采用电动机机械传动方式，EP系列采用电动机直接传动方式；国外舒勒-米勒万家顿公司（Schuler Müller Weingarten）公司生产的PA、PSM/PSH系列电动螺旋压力机采用电动机直接传动方式，而PZS系列采用电动机机械传动方式。

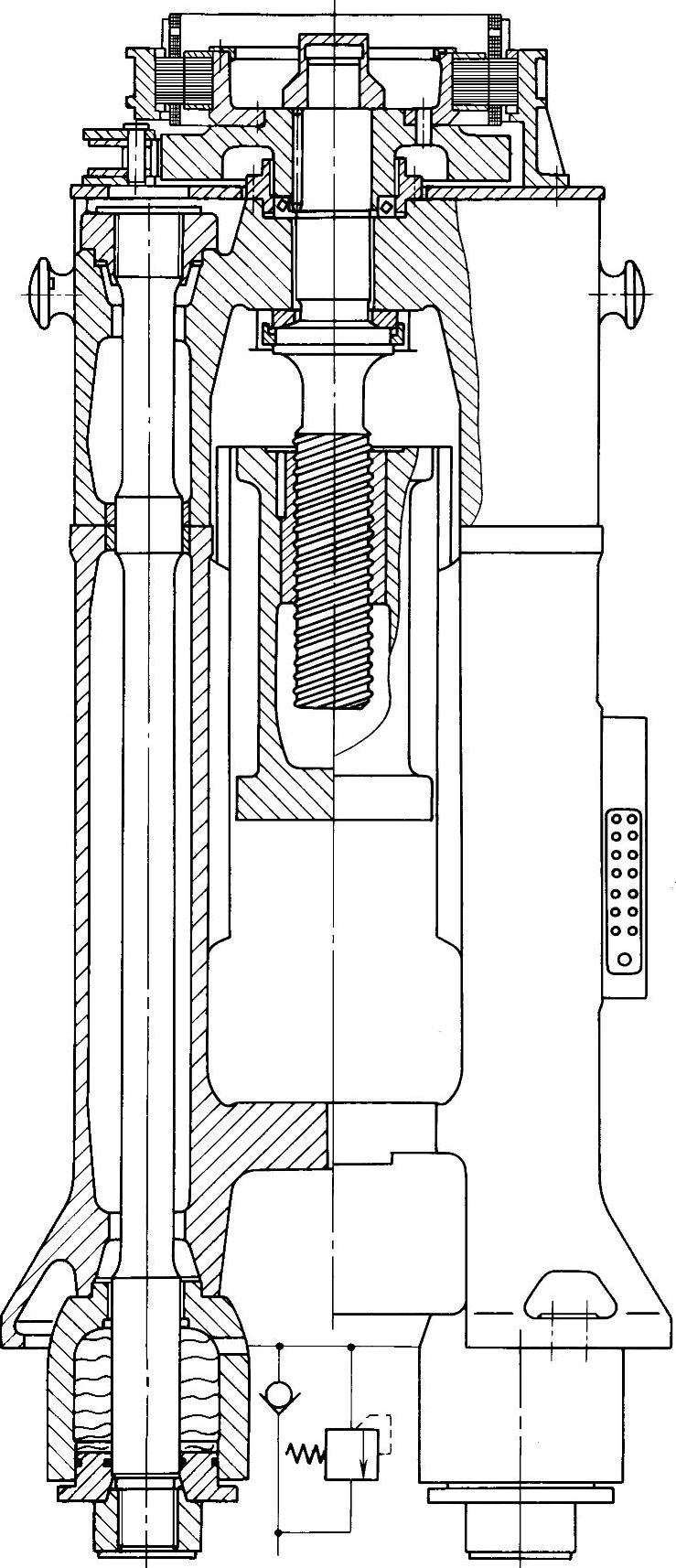

图4-3-3 PSH系列电动螺旋压力机结构图
