二、种类

液压螺旋压力机种类繁多，至今能在生产中得到广泛应用的有以下几种：

1.缸推式液压螺旋压力机

其执行元件是液压缸和活塞、活塞杆，液压推力推动运动部分产生上下运动，在向下加速运动中积蓄能量，使锻件得到变形能而成形。图4-4-1b所示为飞轮在上，液压推力推动滑块向下运动，图4-4-1a所示为飞轮在下，液压力推动带主螺母的框形滑块作上下运动。

这类液压螺旋压力机由于液压推力直接作用到主螺旋副的接触面上，使螺旋副接触面上的比压很大，增大了摩擦损失，虽然机器结构比较简单，但整机传动效率较低，能耗指标甚高，促使液压马达式液压螺旋压力机的发展。

2.液压马达式液压螺旋压力机

图4-4-1c所示为液压马达通过齿轮传动使飞轮作螺旋运动，飞轮的高度等于小齿轮厚度加滑块行程，这就是德国HSPRE型液压螺旋压力机的结构原理图。由于液压马达传给飞轮的仅是转矩，主螺旋副中的比压不高，因而传动效率高且性能优良。

图4-4-1d所示是由华中科技大学研制成功且在国内已系列化、批量生产的专用螺杆式液压马达驱动的液压螺旋压力机的结构原理图。其原理由德国哈森公司发明。因液压推力直接作用在螺杆式液压马达中的铜制副螺母上，因而其传动效率不高，促使该公司发展HSPRE型液压螺旋压力机。华中科技大学改用减磨工程塑料制作副螺母，由于这种材料有极好的自润滑性能，因而具有极低的摩擦系数，导致传动效率大大提高，使这种副螺杆式传动方案得到新生，现已在我国得到良好的发展。

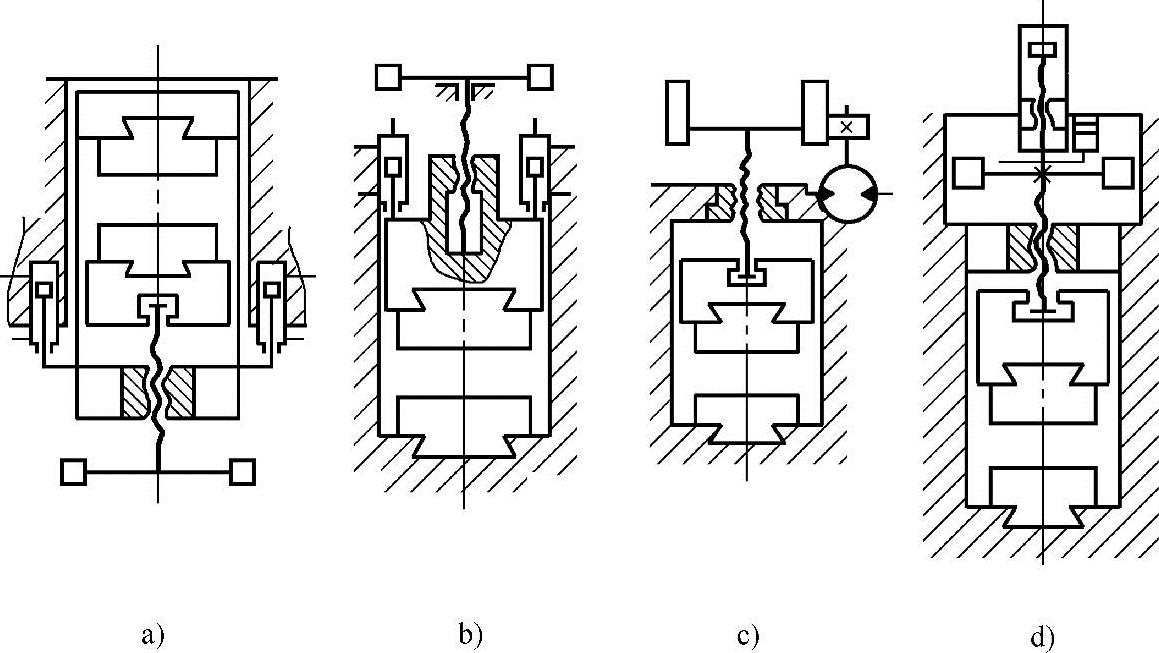

图4-4-1 液压螺旋压力机结构原理图
