二辊立式楔横轧机轧辊调整要求

二辊立式楔横轧机的轧辊通常有4个调整要求，需要相应的调整机构实现。图5-2-7表示轧辊的4个调整自由度，它们的主要作用如下：

（1）径向调整（见图5-2-7中的y轴方向）调整轧辊孔型之间的径向位置，保证轧件的径向尺寸。

（2）轴向调整（见图5-2-7中的x轴方向）调整轧辊孔型之间的轴向位置，保证轧件台阶及端面整齐。

（3）相位角调整（见图5-2-7中的绕x轴方向）调整轧辊孔型圆周位置，保证上下模具槽形的一致。

（4）喇叭口调整（见图5-2-7中的绕z轴方向）：调整轧辊孔型轴心线位置，保证轧件两端尺寸要求。

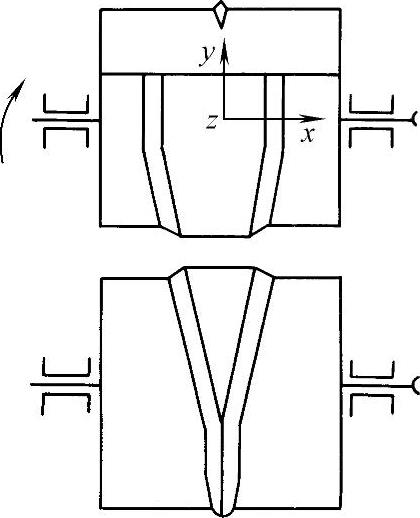

图5-2-7 楔横轧机轧辊的4个调整方向
