斜轧机轧辊的调整要求

斜轧机轧辊通常有5个调整要求，需要相应的调整机构实现。图5-3-5表示轧辊的5个调整自由度，它们的主要作用如下：

（1）径向调整（见图5-3-5中的y轴方向）调整轧辊孔型之间的径向位置，保证轧件的径向尺寸。

（2）轴向调整（见图5-3-5中的x轴方向）调整轧辊孔型之间的轴向位置，保证轧件台阶及端面齐整。

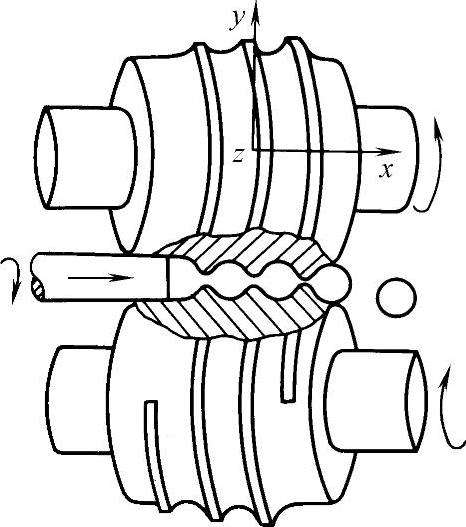

图5-3-5 斜轧机轧辊的5个调整方向

（3）相位角调整（见图5-3-5中的绕x轴方向）调整轧辊孔型圆周位置，保证左右槽形的一致。

（4）倾斜角调整（见图5-3-5中的绕y轴方向）调整轧辊孔型之间的交叉角，保证轧件轴向的稳定（无前顶或后推）轧制。

（5）喇叭口调整（见图5-3-5中的绕z轴方向）调整轧辊孔型入口与出口的径向尺寸，保证轧件的咬入体积与产品尺寸。
