定心机构在环件辗扩过程中的作用有二：

1）辗扩初始阶段使定心滚轮牢固可靠地紧贴在环件的外圆表面上，以防止环件因预成形的圆度误差而产生的跳动现象。

2）当环件辗扩到最后阶段，随着环的直径增加，壁厚变薄；定心机构起着将环件扶正进而精辗成正圆形状。

通过数控系统控制，实现调整定心滚轮的位置以及对环的作用力，使环件达到预定的尺寸，再经过精辗扩，使之具有一定的几何精度。在环件的辗扩过程中，定心滚轮只是对环件施加与其直径增大的扩张力相互平衡的作用力。而决不应该另外再施加以附加作用力，否则将会把环件辗压成扁圆形状。

定心滚轮的最佳理想位置应随时跟踪在环件外径的两侧，两定心滚轮和辗压辊三者与环件外圆相接触的三个点，应恰好形成一个理想正确的几何圆，见图5-4-9。定心滚轮与机器中心线成45°角，这时定心滚轮的行程等于环坯与辗扩成品环件直径之差的2/2倍，即

式中 H——定心滚轮行程；

D——成品环外径；

d——环坯外径。

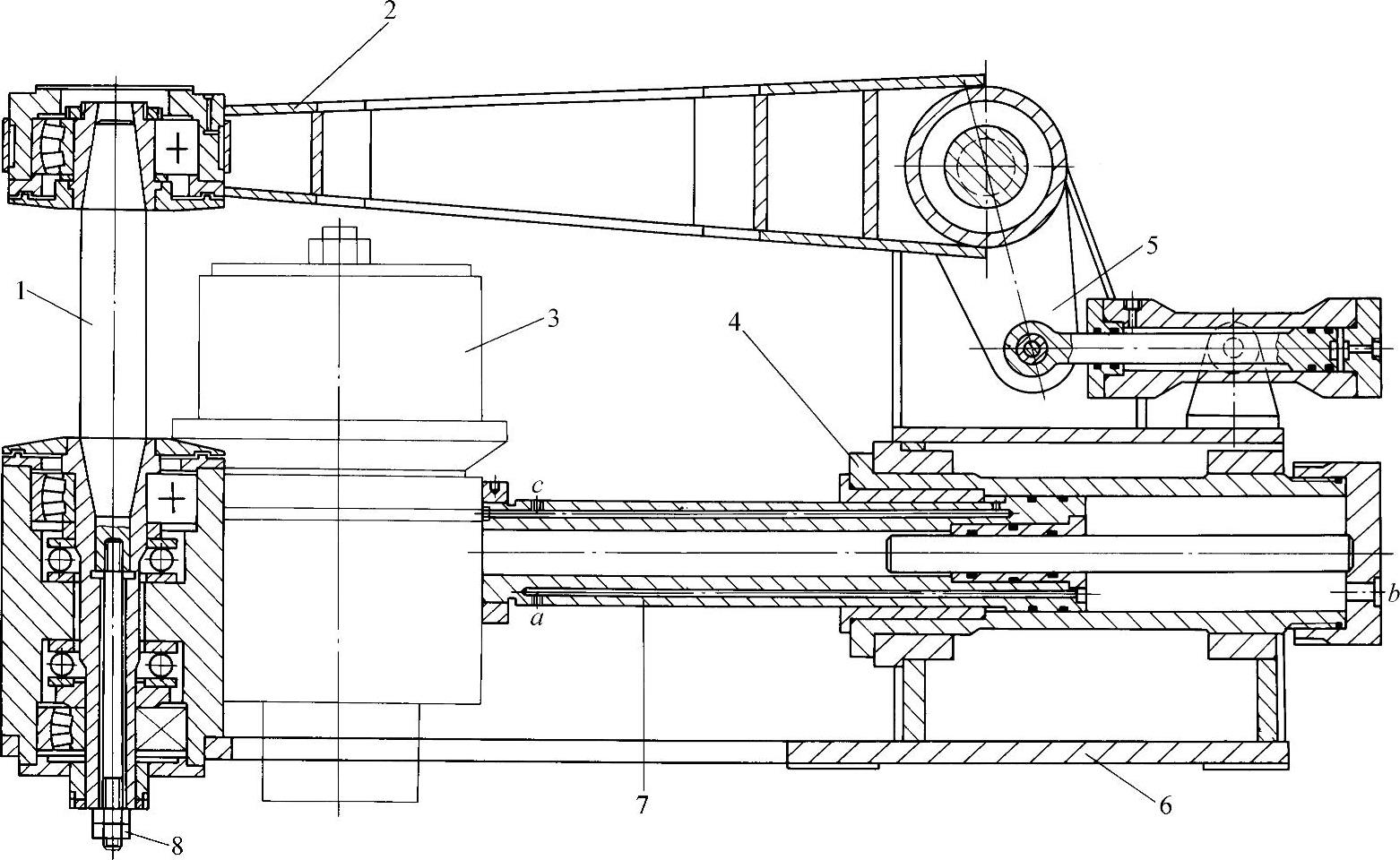

图5-4-7 主滑块部件

1—芯辊 2—芯辊支架 3—辗压辊 4—主液压缸 5—锁紧装置 6—主滑块 7—柱塞 8—螺母

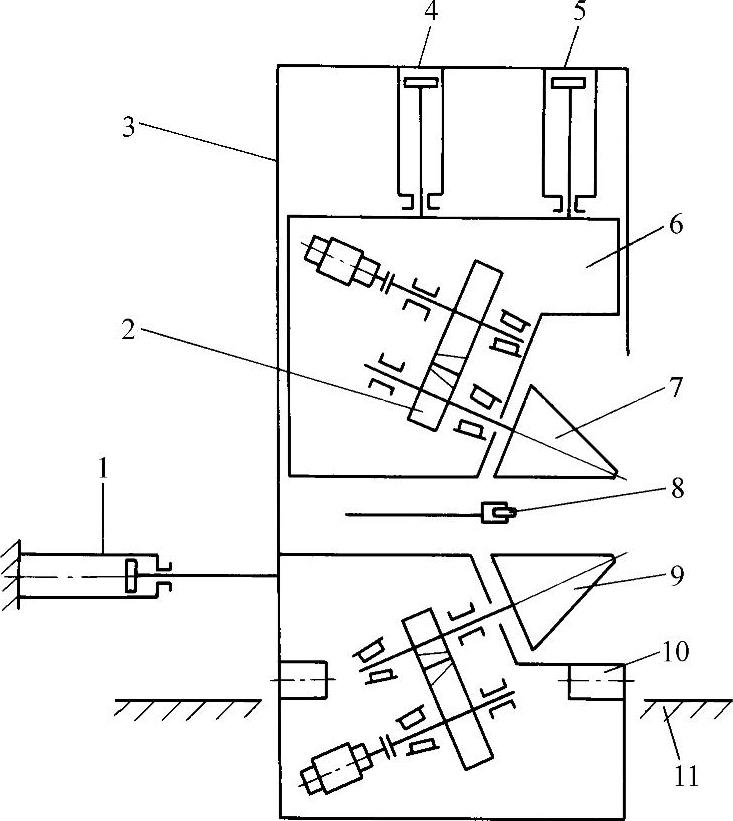

图5-4-8 轴向辗扩机构示意图

1—随动液压缸 2—斜齿轮 3—机架 4—平衡缸 5—压下液压缸 6—上滑块 7—上锥辊 8—测量机构 9—下锥辊 10—小滑块 11—床身导轨

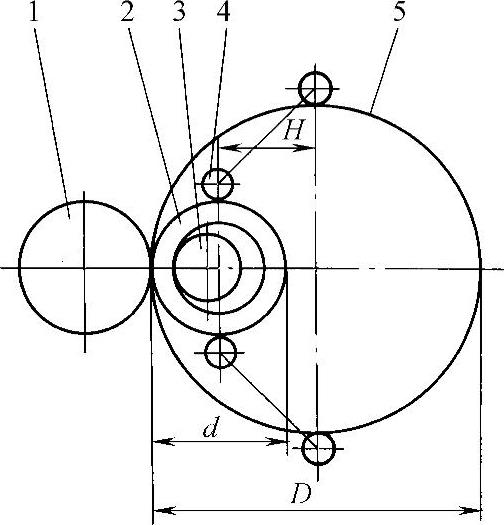

图5-4-9 定心滚轮的最佳理想位置

1—辗压滚 2—环坯 3—芯辊 4—定心滚轮 5—成品环件
