双轮变薄旋压机

二 、双轮变薄旋压机

图5-5-3所示是一台国产半自动液压仿形卧式双轮变薄旋压机，采用左、右复合旋轮座结构，适用于航空航天等产品中的锥形及中、短筒形件。主轴借直流电动机驱动，实现分档无级调速，具有良好的刚性，采用重型圆锥滚子轴承与双列滚子轴承组合以承受巨大的作用力。左、右复合旋轮座分别安装在双层基座上，可进行纵、横及角向位置调整。横滑块的驱动液压缸与旋轮中心等高，纵滑块的驱动液压缸则与其靠近以减小倾复力矩。左、右复合旋轮座采用电液比例阀，自整角机，测速电动机等环节实现纵向速度同步（SY—3，W029，SY40采用压力同步）。可保持旋压线速度恒定。

一些国产卧式液控双轮变薄旋压机的技术参数见表5-5-2。表中W029采用静压导轨，后三种旋压机均采用单纵滑块。

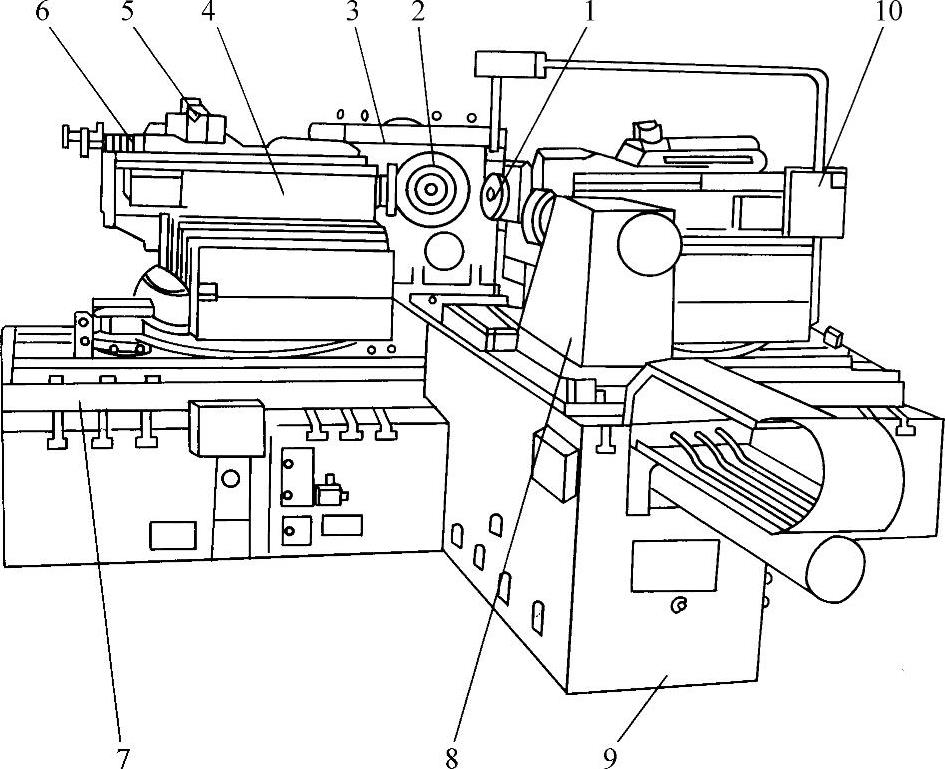

图5-5-3SY—6 变薄旋压机

1—旋轮 2—主轴 3—主轴箱 4—复合旋轮座 5—横梁 6—仿形装置 7—复合基座 8—尾座 9—机身 10—操纵板

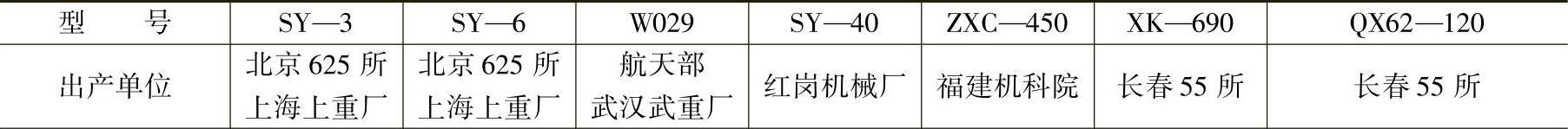

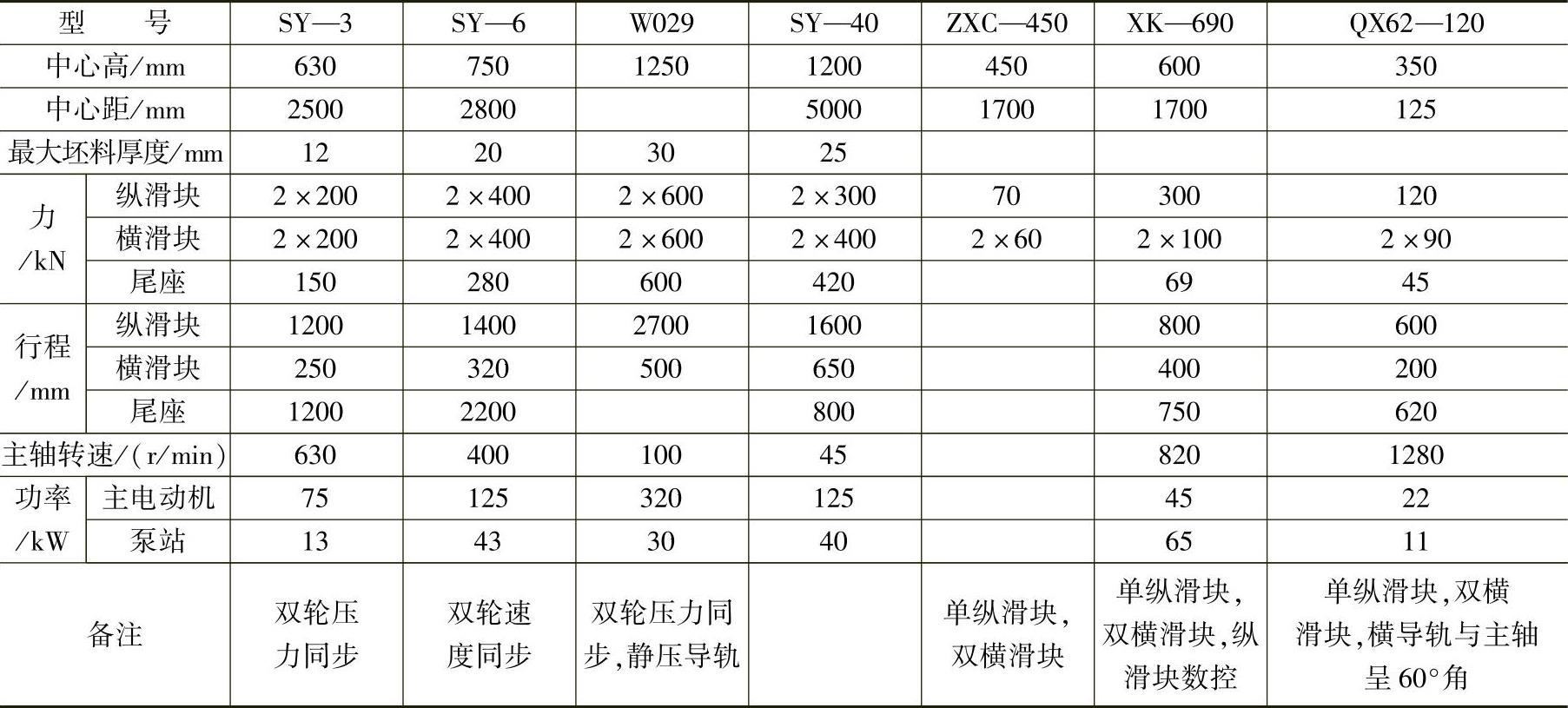

表5-5-2 部分国产卧式双轮变薄旋压机技术参数

（续）

图5-5-4所示为一台美制立式双轮变薄旋压机。两个旋轮轴向和径向力均达1000kN，主轴电动机功率达150kW，工件直径与高度均可达1.5m。下平台可移出以利模具装卸。可保持旋压线速度及旋轮攻角恒定。

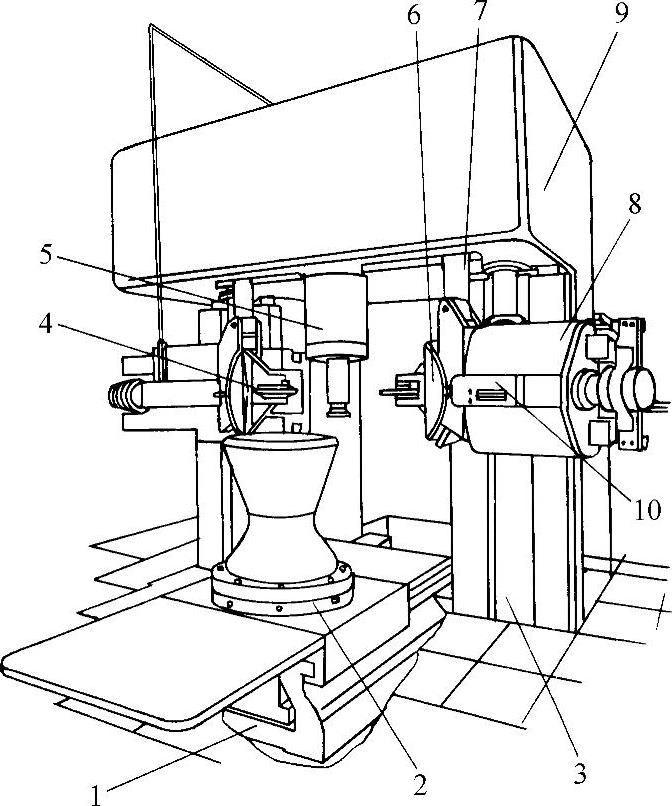

图5-5-4 1000kN立式双轮变薄旋压机

1—导轨 2—主轴 3—立柱 4—旋轮 5—尾架 6—旋压头 7—液压缸 8—纵滑块 9—上横梁 10—横滑块
