轮圈式旋转锻造机

该类机器借助于围绕着不动的心轴作旋转运动的鼓轮与套环等工作部件，推动滑块带着锻模对锻件打击。

机器工作头部分的结构如图5-8-2所示。这类机器的锻模是不转动的。锻模6固定在滑块5上，它们只能在心轴端部的滑槽中作往复直线运动。弹簧7的弹力用于保证将滑块撑开，使锻模经常处于张开位置。机器的传动采用皮带传动8。工作头部件中兼有飞轮作用的鼓轮1，带动外套环2、保持器3以及嵌于其中的圆柱滚子4作旋转运动。从而推动滑块连同锻模对锻件打击。

通用型轮圈式旋转锻造机对锻件的打击变形程度是具有恒定值的。

在对锻件具有可以改变压缩程度的旋转锻造机上，采用了可以旋转的鼓轮、保持器和圆柱滚子等件构成工作头部件。实现压缩程度的改变是籍调节安装在滑块与锻模之间的平面楔板来实现的。楔板同时与滑块和锻模一齐在心轴的径向导轨槽内作旋转直线运动。楔板都安装在拉杆的凹槽中，其移动速度的变化是依照锻件送进速度的变化关系所规定的程序来控制的。拉杆的运动由液压传动系统实现。

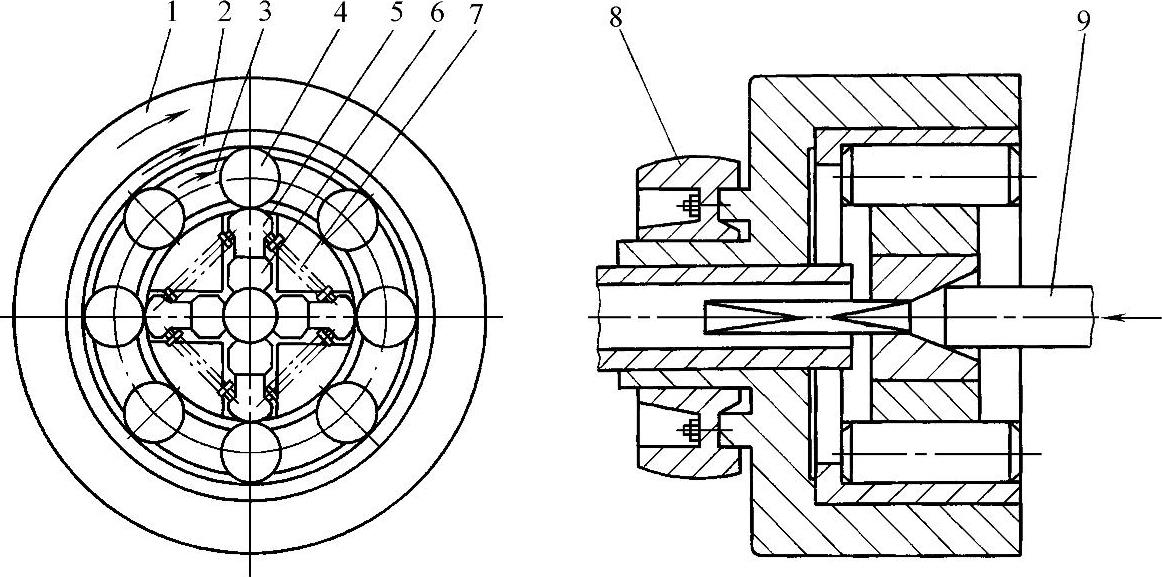

图5-8-2 轮圈式旋转锻造机

1—鼓轮 2—套环 3—保持器 4—圆柱滚子 5—滑块 6—锻模 7—弹簧 8—带轮 9—坯料
