一、多用摆辗机

多用摆辗机的特点是在滑块上增加一个转模机构见图5-10-11。如果转模机构转90°，则该机可以代替卧式摆辗机，用以加工长轴类锻件，如果转模机构不动，就是普通立式摆辗机。

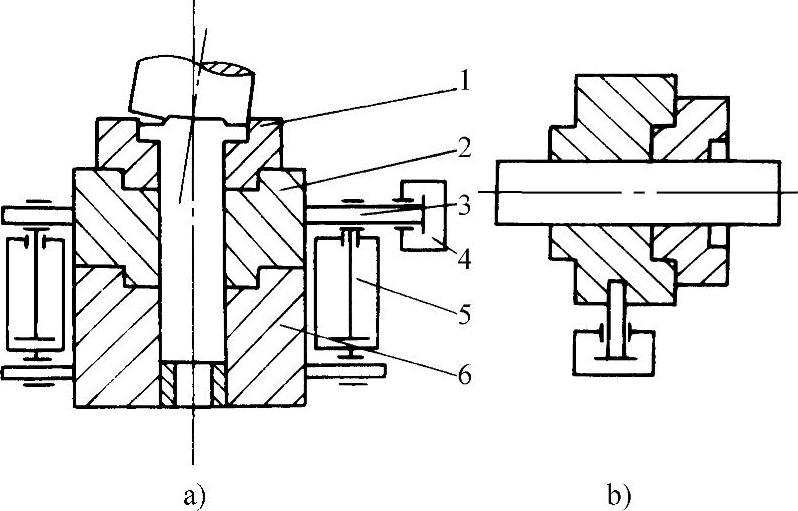

图5-10-11 转模机构示意图

a）工作状态 b）装出料状态 1—下模 2—下模座 3—耳轴 4—回转缸 5—抬模缸 6—滑块

转模机构工作原理是：在滑块两侧各固定一个抬模缸，抬模缸活塞杆接头套在模座两侧的耳轴上，模座下端的凸台与滑块上的止口相配合，模座上固定有套筒式下模，抬模缸可将模座和下模抬起或拉回到滑块止口上。模座耳轴一端与回转缸相连，当摆辗机开始工作时，抬模缸首先将模座抬起，回转缸旋转90°，使模座和套筒模呈水平放置，棒料插入模中，然后两个缸恢复原位，滑块上升，于是棒料一端就在上模和套筒模之间变形。
