玫瑰线轨迹摆铆机动力头结构

二 、玫瑰线轨迹摆铆机动力头结构

玫瑰线轨迹摆铆机动力头结构如图5-10-16所示。

当电动机通过花键套带动花键轴旋转时，与花键轴固定在一起的偏心套同时旋转，并带动齿轮轴绕O公转，由于外齿轮同内齿轮相互啮合，因此外齿轮还绕自心作自转，而圆柱中心B便形成玫瑰线轨迹。活塞和活塞杆在液压或气体压力作用下向下运动，因此同活塞杆联接在一起的所有零件也随之往下运动，直至铆接模接触铆钉，并铆完为止。

国产摆铆机主要技术参数见表5-10-4。日本摆铆机主要技术参数见表5-10-5。

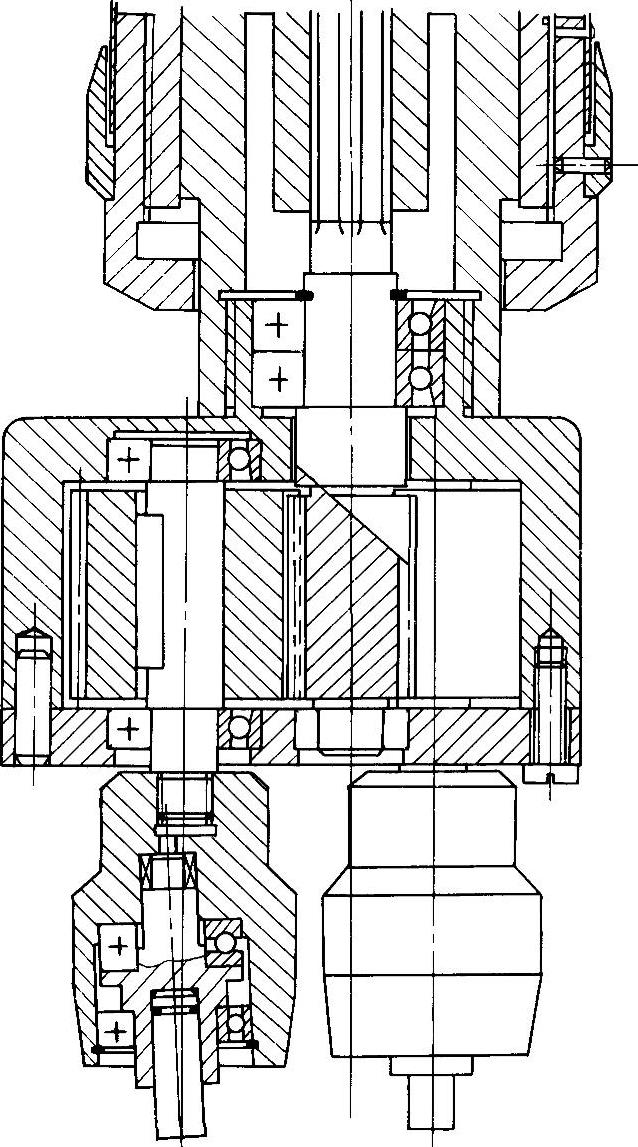

图5-10-14 多头摆铆机动力头结构图

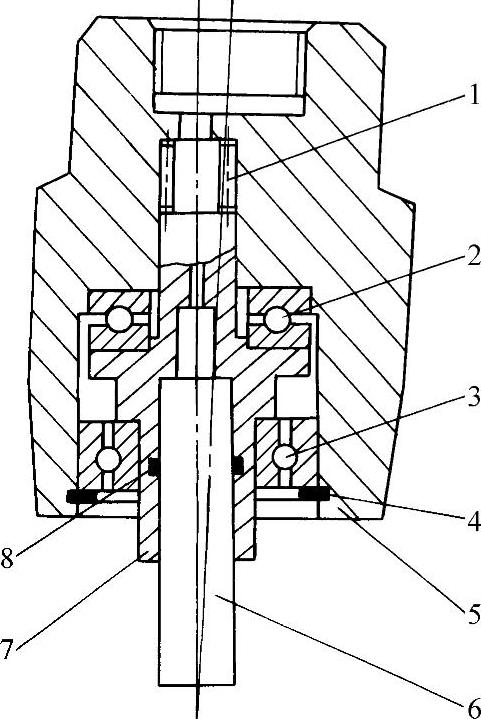

图5-10-15 铆接头结构图

1—滚针轴承 2—推力轴承 3—径向轴承 4—弹簧挡圈 5—壳体 6—摆模 7—空心轴套 8—胶圈

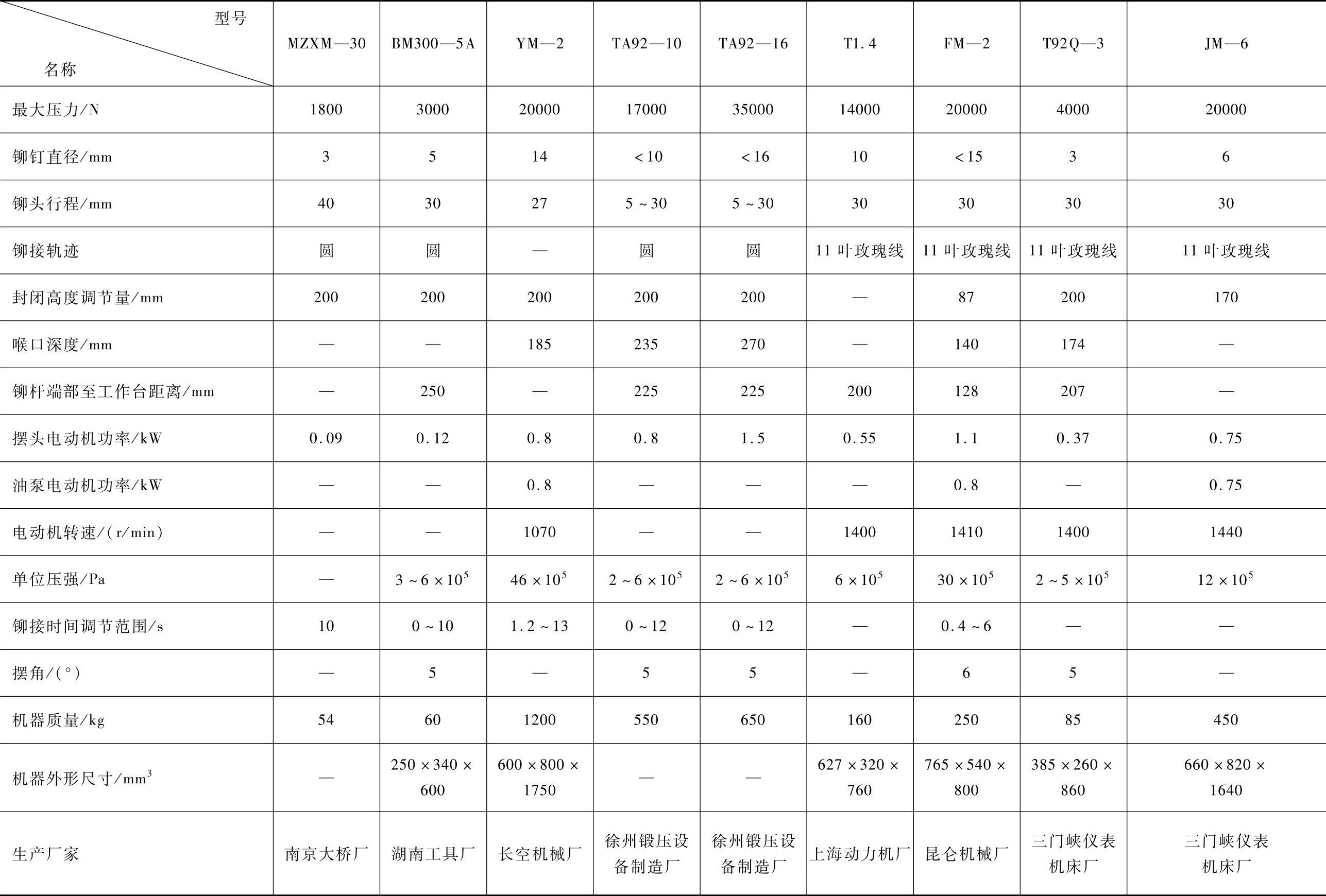

表5-10-4 国产摆铆机主要技术参数一览表

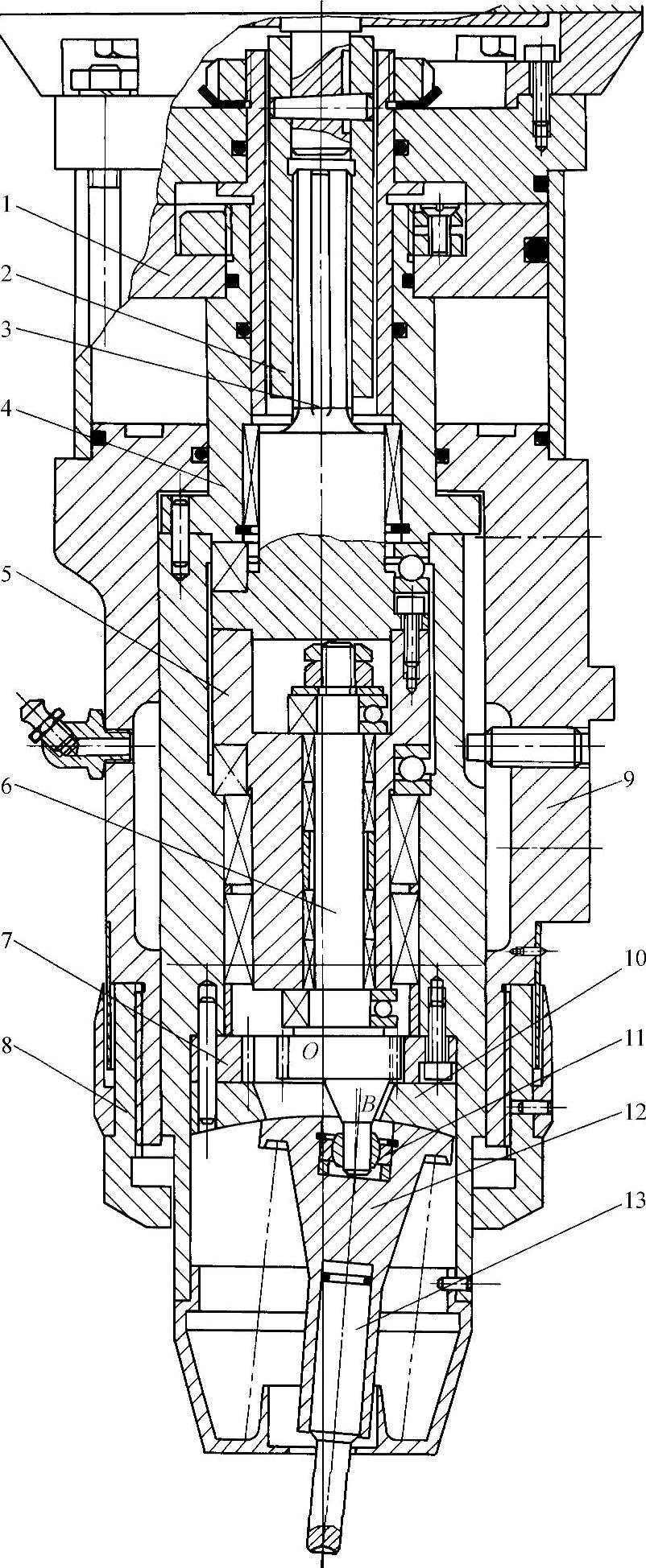

图5-10-16 玫瑰线轨迹摆铆机动力头结构图

1—活塞 2—花键套 3—花键轴 4—活塞杆 5—偏心套 6—齿轮轴 7—内齿轮 8—调节螺母 9—机架 10—球形座 11—关节轴承 12—球形摆杆 13—铆模

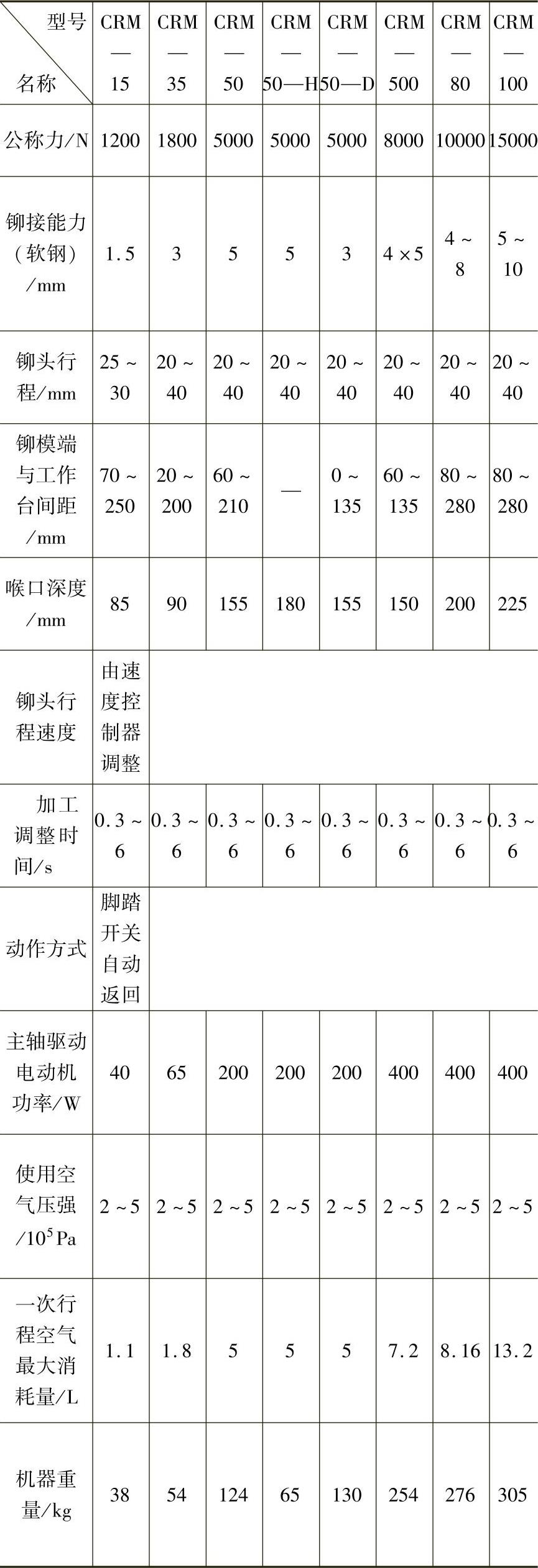

表5-10-5 日本ニパル公司摆铆机主要技术参数
