直线自动换模式数控步冲压力机

自动换模式数控压力机除了上述用得较多的转塔式以外，近年来发展了一种直线式的，即将模具库装在移动工作台的X向滑枕上，模具随滑枕左右运动，直接向主滑块上自动安装和拆卸模具。图6-2-8所示是通快公司的TRUMATIC500R直线自动换模式数控步冲压力机的外形图。机器为开式机身，内置工作台，模具装在内置工作台的滑枕上，更换比较容易。由于模具向主滑块的安装和拆卸是整体的，因而冲头和凹模容易对中，间隙比较均匀，有利于降低零件孔边的粗糙度。该机可安装18套模具，有些模具是组合式的，可以安装2、4、6或12个单个模具，每套模具都可以绕其轴线在360°范围内任意旋转，因此可以大大减少更换模具的次数。该机的工作机构为液压驱动，速度较快，滑块的行程次数为900次/min。伺服阀切换迅速，可以使滑块在理想的状态下运行，冲裁时慢，空程时快，可以大大降低工作噪声。例如该公司的TRUMATIC200R型压力机，由于采取这样的软冲裁措施，噪声降低40%。对于切边工序，则采用低噪声的斜刃冲模，两个措施加在一起，工作噪声可降低73%。

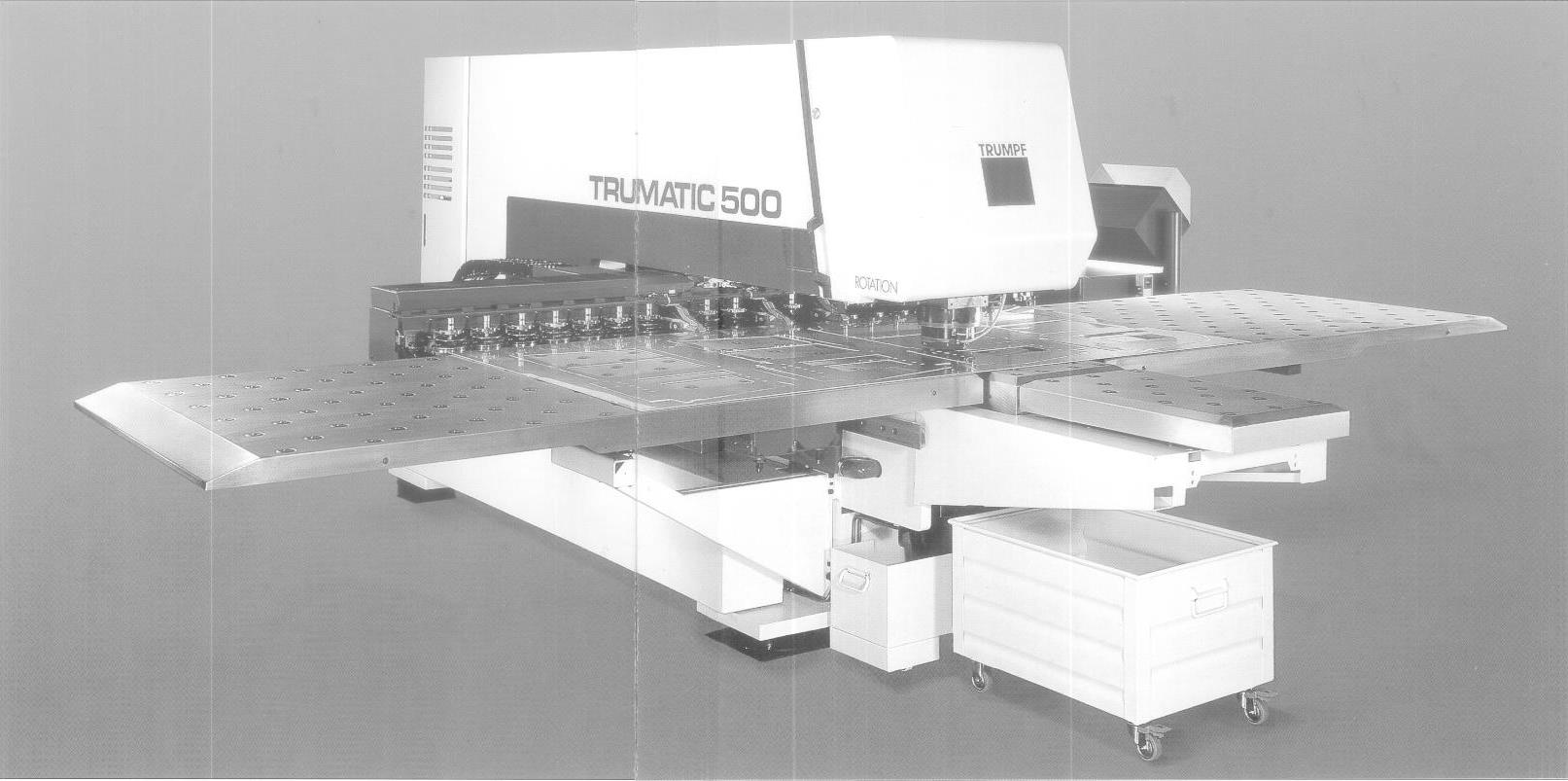

图6-2-8 TRUMATIC500R数控步冲压力机外形图
