三轴超高速磁悬浮驱动激光切割机

五 、三轴超高速磁悬浮驱动激光切割机

天田公司新推出的LC—F1NT系列三轴超高速磁悬浮驱动激光切割机采用直线马达驱动及彻底改善NC处理实现高速化加工，穿孔时间大幅度缩短，如图6-3-10的4′×8′SPCC0.8mm厚板材的自动排版加工，用以往机型加工时间为23min50s，用LC3015F1NT三轴磁悬浮驱动激光机加工时间为12min37s，比以往机型快1.89倍，运行成本则减少56%。

此系列搭载新型4kWAF4000i—B激光器，将高速轴流特有的光线摇动控制到最小限度，从而提高加工质量。

三轴磁悬浮驱动（线性马达）的全闭环回路控制可将激光头位置直接反馈到NC装置，从而实现高精度定位，如图6-3-11所示。

此系列采用双曲率可变反射镜，一个7.5英寸的透镜可覆盖从薄板到厚板的切割，可生成不同板厚时的最合适光束，节省了更换透镜的时间，如图6-3-12所示。

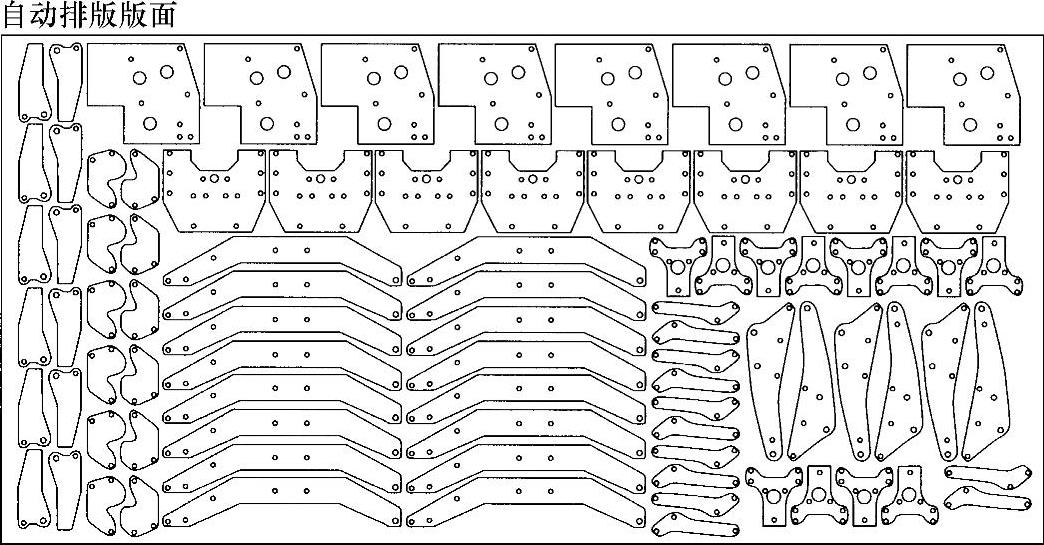

图6-3-10 4′×8′的板材排样

图6-3-11 位置反馈及定位精度对比

图6-3-12 双曲率可变反射镜

三轴磁悬浮驱动激光切割机可与叉式上下料自动装置（ASF）及自动仓库（MARS）组合成柔性生产线，形成多品种、少批量型自动柔性生产模式，也可形成大批量生产型的长时间自动运转模式，图6-3-13所示为一种FMS组合模式。

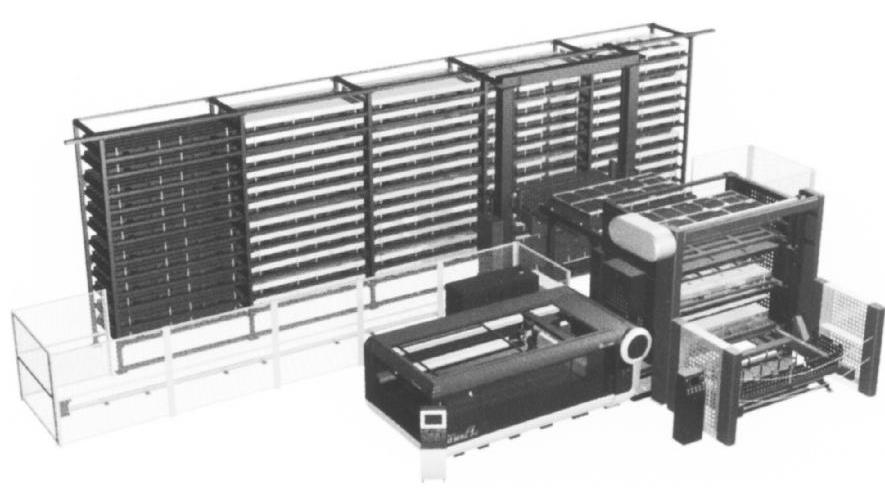

图6-3-13 FMS组合模式：LC3015F1NT+ASF3015F1+MARS
