二、切割枪与喷嘴

切割枪和喷嘴部件的结构示意图如图6-5-2所示。纯水型的喷嘴大都用金刚石或蓝宝石制造，结构简单，喷嘴孔为直筒形，孔径为0.1～0.5mm。加磨料型（高压）结构较为复杂，其中水喷嘴的材料和孔径与纯水型相同，而磨料喷嘴常用碳化钨等硬质合金制造，喷嘴孔道由两段组成，上部为锥度缓慢变化的圆锥体，下部为很长的直筒形，孔径1～2mm。低压预先混合磨料的形式（见图6-5-2c）中的喷嘴也用碳化钨制造，但圆锥体部分较短。

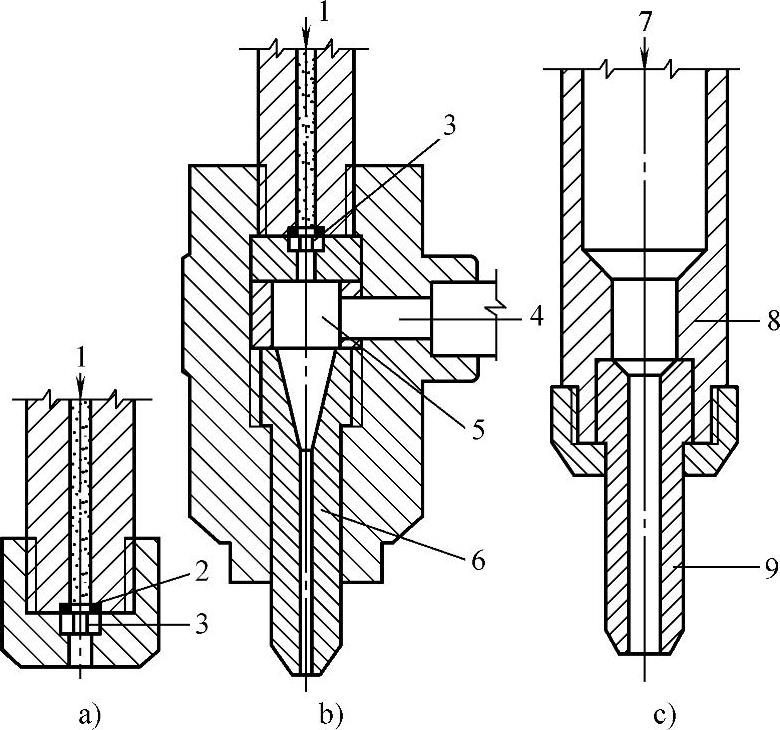

图6-5-2 切割枪和喷嘴结构示意图

a）纯水型 b）高压加磨料型 c）低压加磨料型

1—高压水 2—密封垫 3—水喷嘴 4—磨料 5—混合室 6—磨料喷嘴 7—混有磨料的高压水 8—切割枪体 9—喷嘴
