（五）数控剪板机

数控剪板机如图8-2-1所示。它一般是在普通闸式或摆式剪板机的机体上，装有后挡料的快速自动定位控制系统，采用交流伺服电动机驱动和滚珠丝杠传动的变速驱动装置，保证了挡料尺寸的精度，提高了剪切精度和生产效率。采用的数控系统，可对后挡料、刀片间隙、剪切角度进行编程控制，并可配有电子显示装置。在机床的前部设有激光对线装置，使光束集中、清晰。也有的数控剪板机是取消后挡料装置，而在液压摆式剪板机的前面设有数控前送料台，将被剪板料放在送料台上，由液压夹钳夹住板料，按编程设定自动送进、自动定位、并与剪板机上刀架的运动相协调，进行单次定位剪切，或连续自动剪切，可大大提高剪切精度，减轻劳动强度。

数控剪板机可装有电磁吸辊和码垛装置，以实现出料的自动化操作。

控制系统采用剪板机的专用数控系统，编程简单，性能稳定可靠，功能齐全，操作方便。

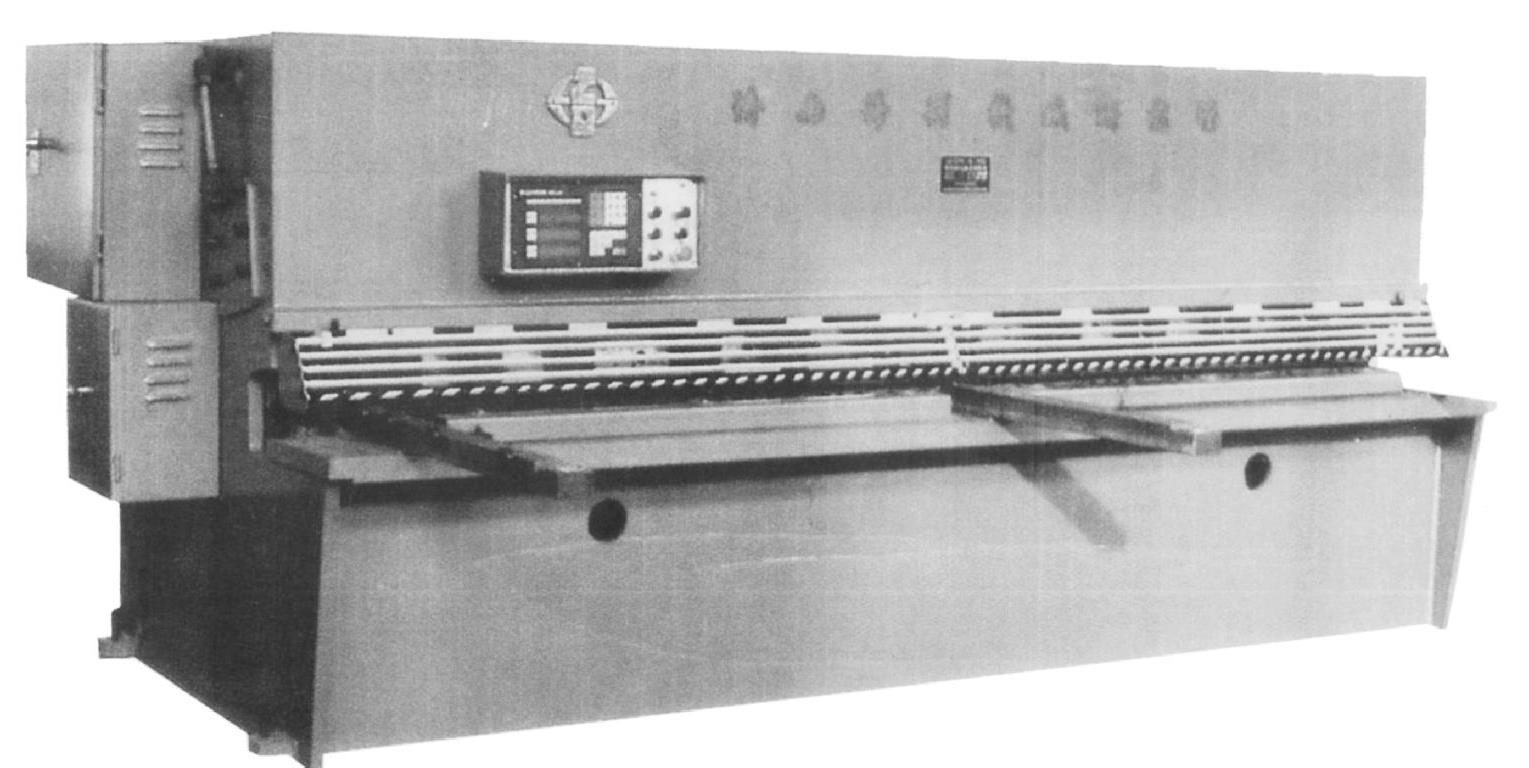

图8-2-1 数控剪板机外形图
