三、网眼式炉

三 、网眼式炉

（一）用途和特点

网眼式炉用于棒材的局部加热。常用的有两种类型：炉壁不动的称为室式网眼炉，简称网眼炉；炉壁转动的称为转壁式网眼炉，简称转壁式炉。

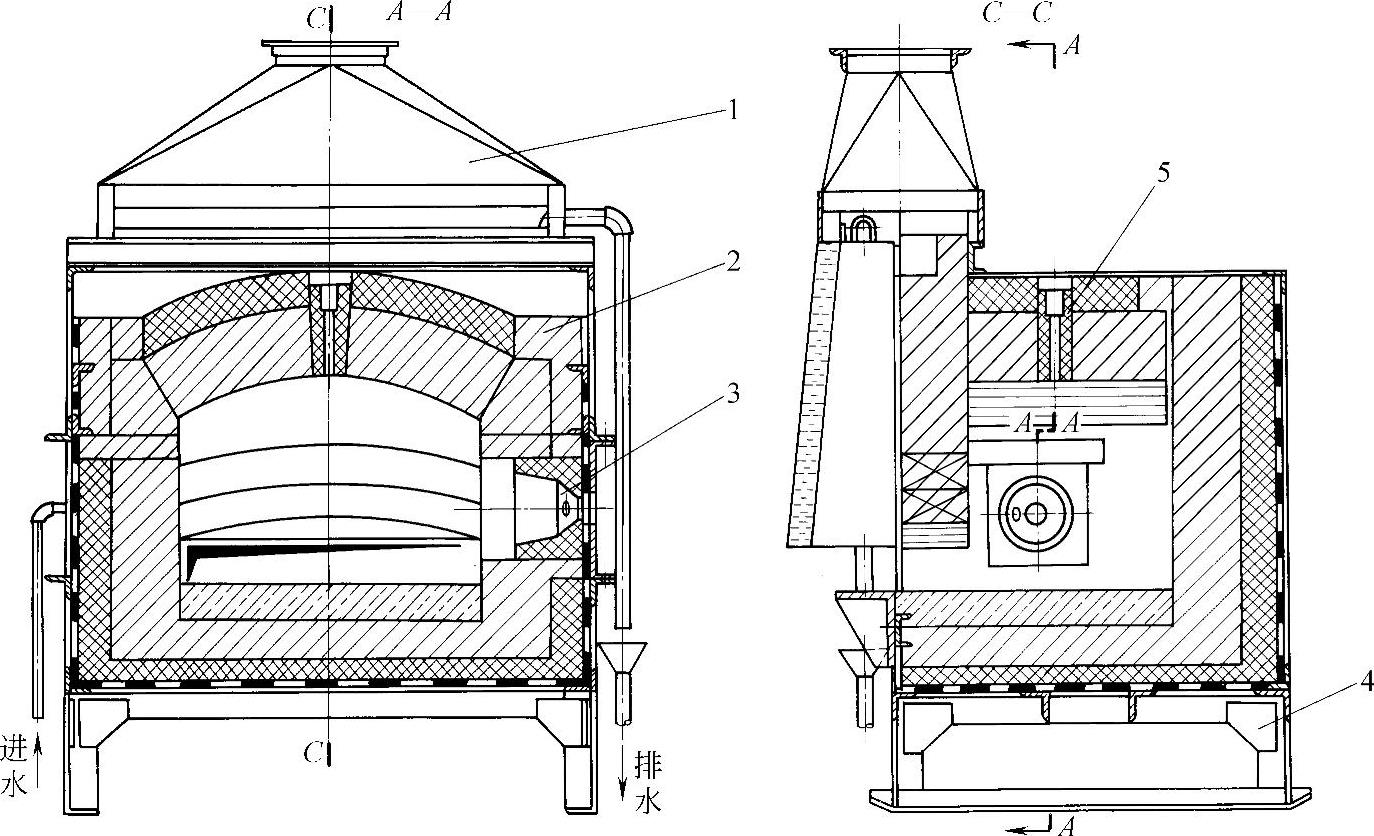

图9-2-23 开隙式加热炉

1—排烟罩 2—炉体 3—烧嘴 4—炉架 5—热电偶

室式网眼炉与开隙式炉的热工制度基本相似，同属于间断生产和局部加热工件。

转壁式炉与盘形炉外形相似，不同点是转壁式炉的炉底不动，炉壁转动。转壁式炉的热工制度与开隙式炉相似，既可间断生产，也可连续生产，进出料容易实现机械化。

（二）结构、参数

网眼炉不设置炉门，在炉壁上开许多小孔，供棒料插入进行端部加热。

转壁式炉按烧嘴安装位置不同分下加热和上加热两种。图9-2-24所示为下加热转壁式加热炉结构示例，图9-2-25所示为平锻机用上加热转壁式炉结构示例。

平锻机用转壁式炉的技术性能见表9-2-28。

表9-2-27 燃油开隙式炉技术性能

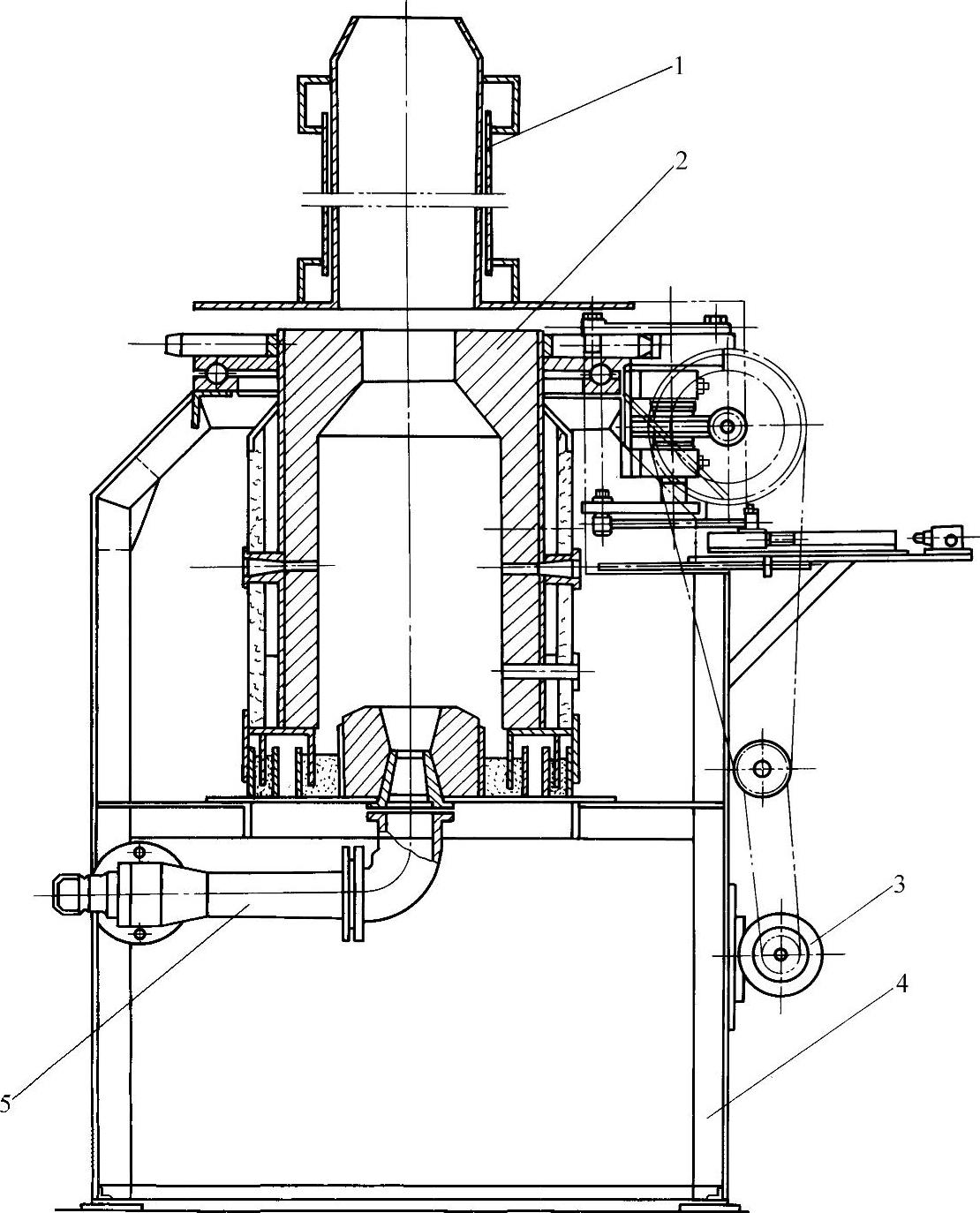

图9-2-24 下加热转壁式加热炉

1—预热器 2—炉体 3—炉壁转动机构 4—炉架 5—烧嘴

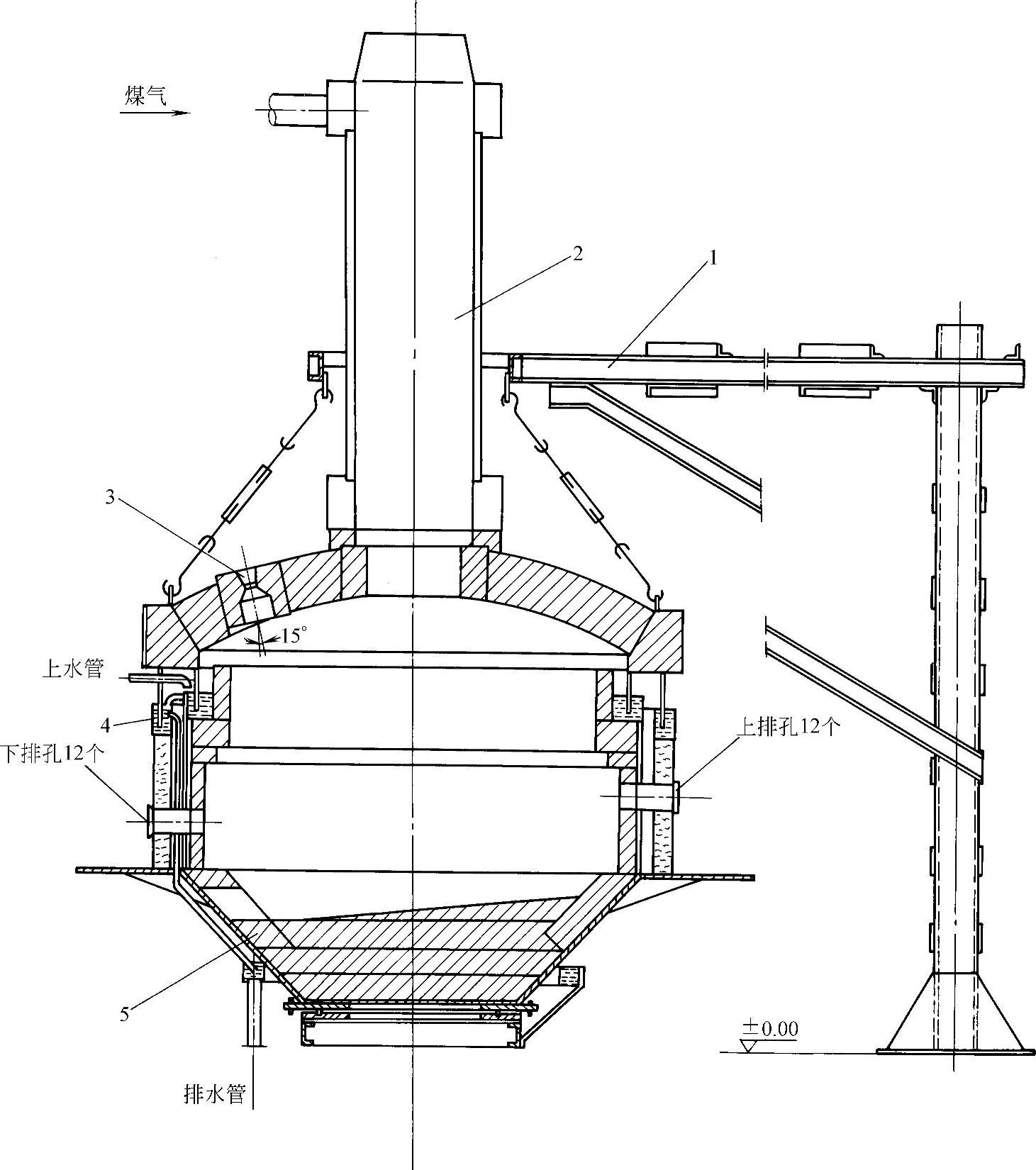

图9-2-25 平锻机用转壁式炉

1—支撑机构 2—预热器 3—烧嘴 4—水封 5—炉体

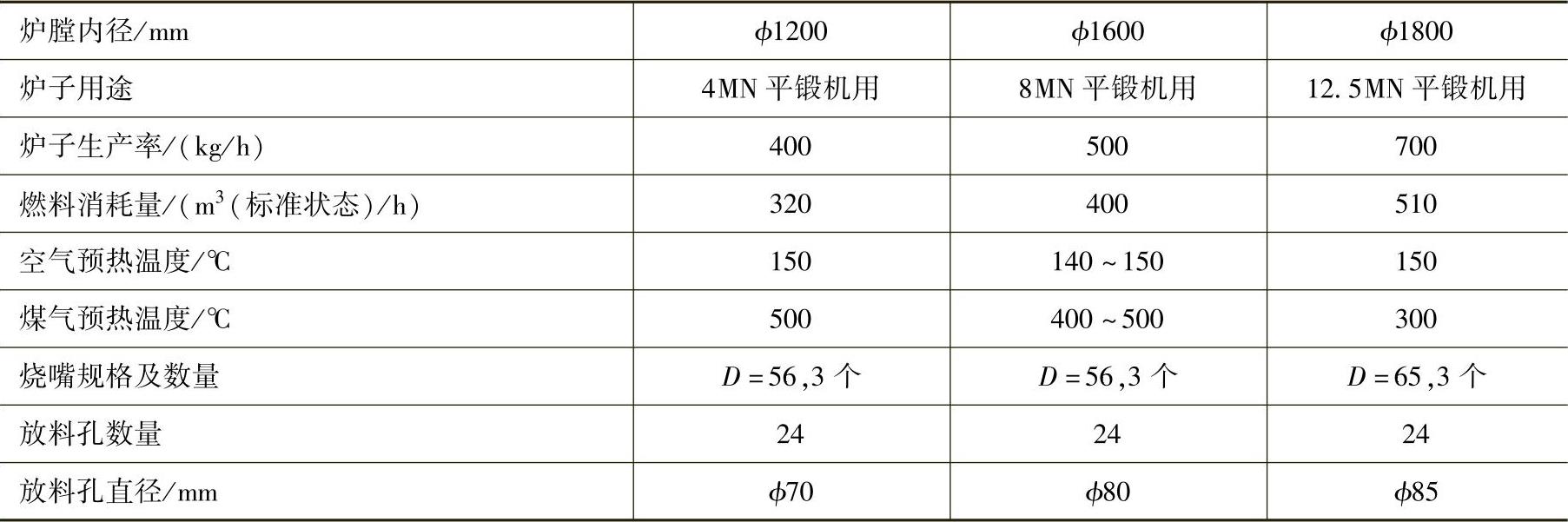

表9-2-28 平锻机用转壁式炉技术性能

注：燃料为发生炉煤气，发热量为5230kJ/m³（标准状态）。
