2.3.3　模型体系

2.3.3　模型体系

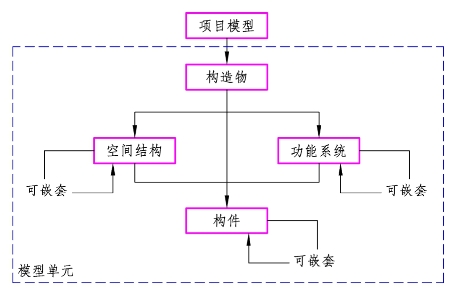

公路工程信息模型体系规定项目模型由模型单元组成，如图2-3-1所示。

图2-3-1　项目模型组成结构

（1）模型单元由构造物、空间结构、功能系统和构件四大类组成。

（2）构造物是项目模型的子集，由空间结构、功能系统和构件组成。

（3）空间结构是构造物的子集，由子空间结构或构件组成。

（4）功能系统是构造物的子集，由子系统或构件组成。

（5）构件是构造物、空间结构、功能系统的子集，亦可由子构件组成。

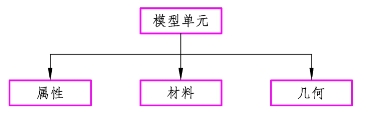

模型单元可由几何、材料和属性三类信息组成，如图2-3-2所示。

图2-3-2　模型单元

模型单元之间使用聚合、空间包含和连接等关系进行关联。

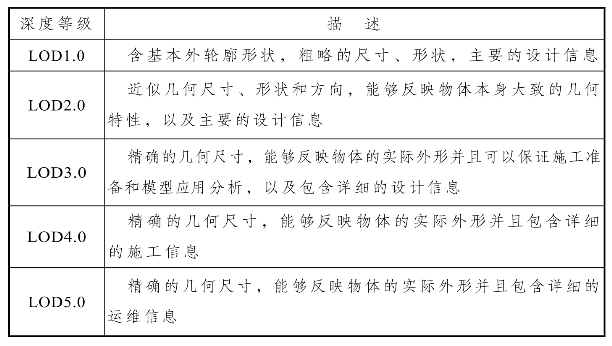

公路工程全生命期模型基本深度等级的划分应符合表2-3-1的规定，除下列基本深度等级外，亦可根据工程的需要，在基本等级之间扩展其他深度等级，如LOD1.×、LOD2.×等。

表2-3-1　基本深度等级
