3.4.2　物理组分分析方法

3.4.2　物理组分分析方法

1）粒径分布

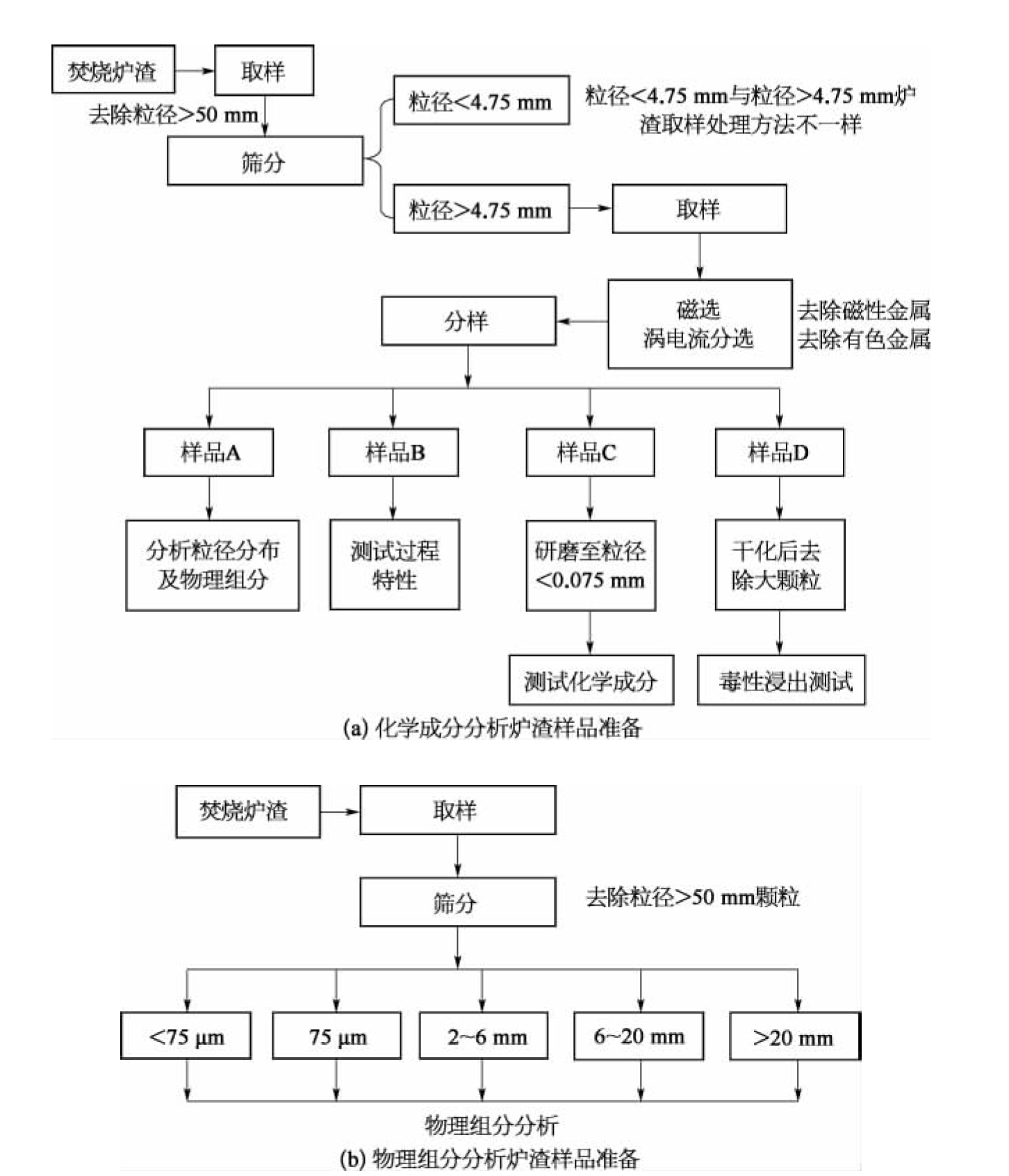

在材料学中粒径分布是指某一颗粒群中，不同粒径的颗粒所占比例，亦称为颗粒的分散度。以颗粒的个数所占的比例表示时，称为个数分布；以颗粒表面积表示时，称为表面积分布；以颗粒质量表示时，称为质量分布。炉渣的粒径分布常使用质量分布，参考EN933-1粒径分布分析标准，选择计算不同尺寸颗粒在炉渣整体中所占质量百分比。本分析中使用的粒径分布筛分尺寸是20 mm、6 mm、4.75 mm、2 mm和75 μm。

2）有机质分析

有机质含量是根据干燥炉渣在500℃时煅烧8h以上损失的重量计算获得的。为避免无机化合物在高温煅烧过程分解而发生的质量损失影响有机质含量测量，在测量前需要采用酸和蒸馏水清洗炉渣样品。垃圾焚烧炉渣中有机质含量测量分析步骤如图3-7所示。由于炉渣中包含的有机物成分会影响其作为再生建筑产品的工程特性和环境质量，故有机物含量应作为垃圾焚烧炉渣再生利用前控制的关键因素之一。

3）玻璃

在测量炉渣中玻璃含量时，需用过量的稀盐酸溶液仔细清洗玻璃样品（约10 min），以溶解附着在玻璃颗粒表面的其他细小无机颗粒，从而识别出不同尺寸的玻璃颗粒物。

4）合成陶瓷类无机组分

合成陶瓷类无机组分主要是指水泥、混凝土、陶器、碎砖、瓷器和石膏碎片等。一般在城市固体废弃物中，该类型材料主要是来于小规模建筑施工过程产生的废弃物或者家庭装修产生的废弃物。

5）炉渣中金属含量分析

关于金属含量分析方法已在3.1中阐述说明相关方法。
