6.1.1　炉渣集料的组成物质

6.1.1　炉渣集料的组成物质

6.1.1.1　组成物质的外观形貌

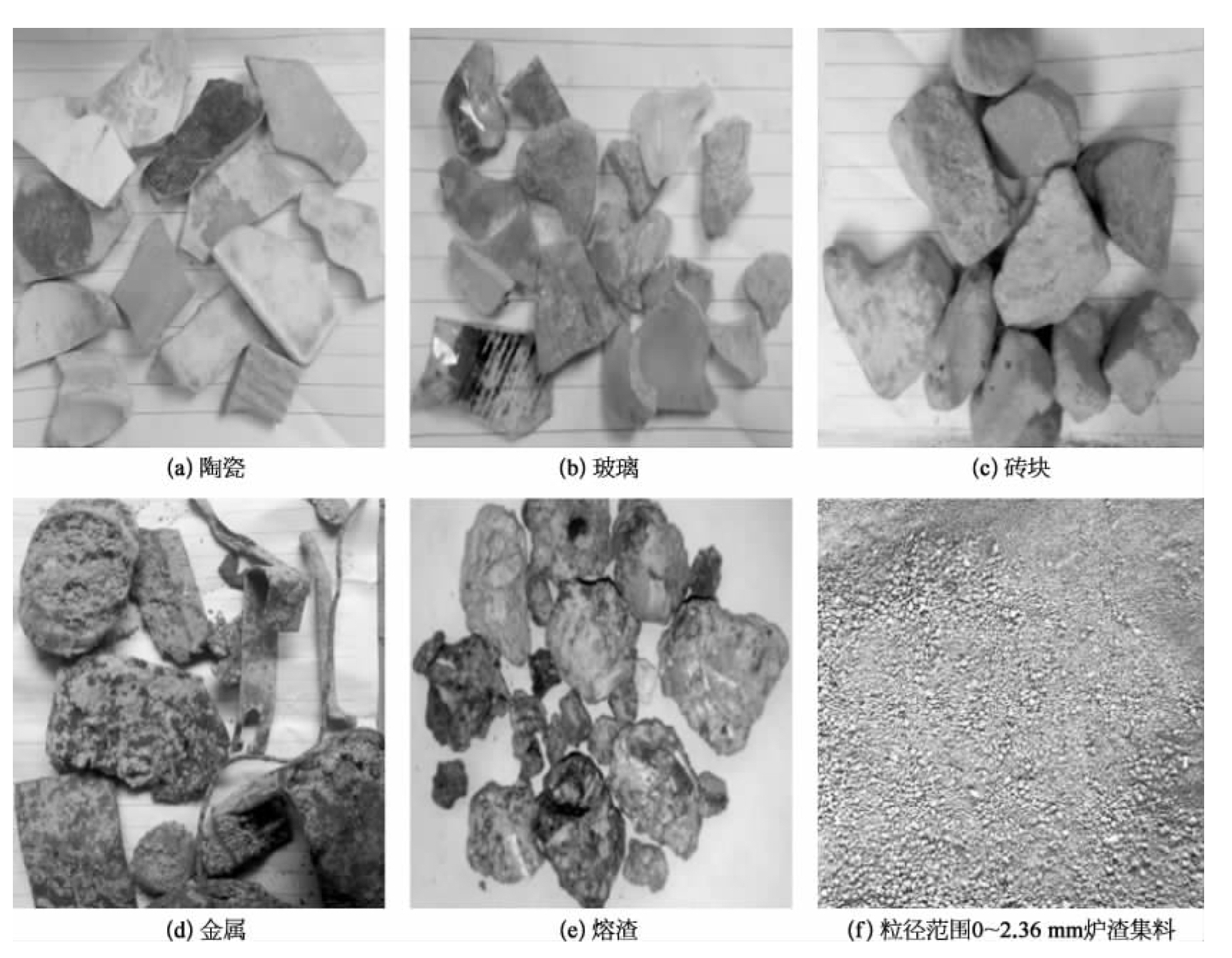

生活垃圾焚烧炉渣集料可视作多种固体废弃物及烧结熔渣（简称熔渣）的混合物。在粒径＞2.36 mm的炉渣集料中，组成物质主要为陶瓷、玻璃、砖块、金属、熔渣等，外观如图6-1所示。炉渣集料中的陶瓷、玻璃表面光滑，较大粒径的陶瓷、玻璃呈扁平状；大部分金属表面严重腐蚀，呈片状、块状及丝状；熔渣、砖块表面粗糙，颗粒形状各异。

粒径范围0～2.36 mm的炉渣集料外观呈灰色微粒或粉末状，其中含有熔渣颗粒，但无法通过手工分拣方式准确辨别其物质组成。一些研究者认为这部分炉渣集料主要由熔渣组成，然而化学组成分析和热灼试验分析结果表明并非如此，见后续分析。

6.1.1.2　粒径＞2.36 mm炉渣集料中的主要组成物质

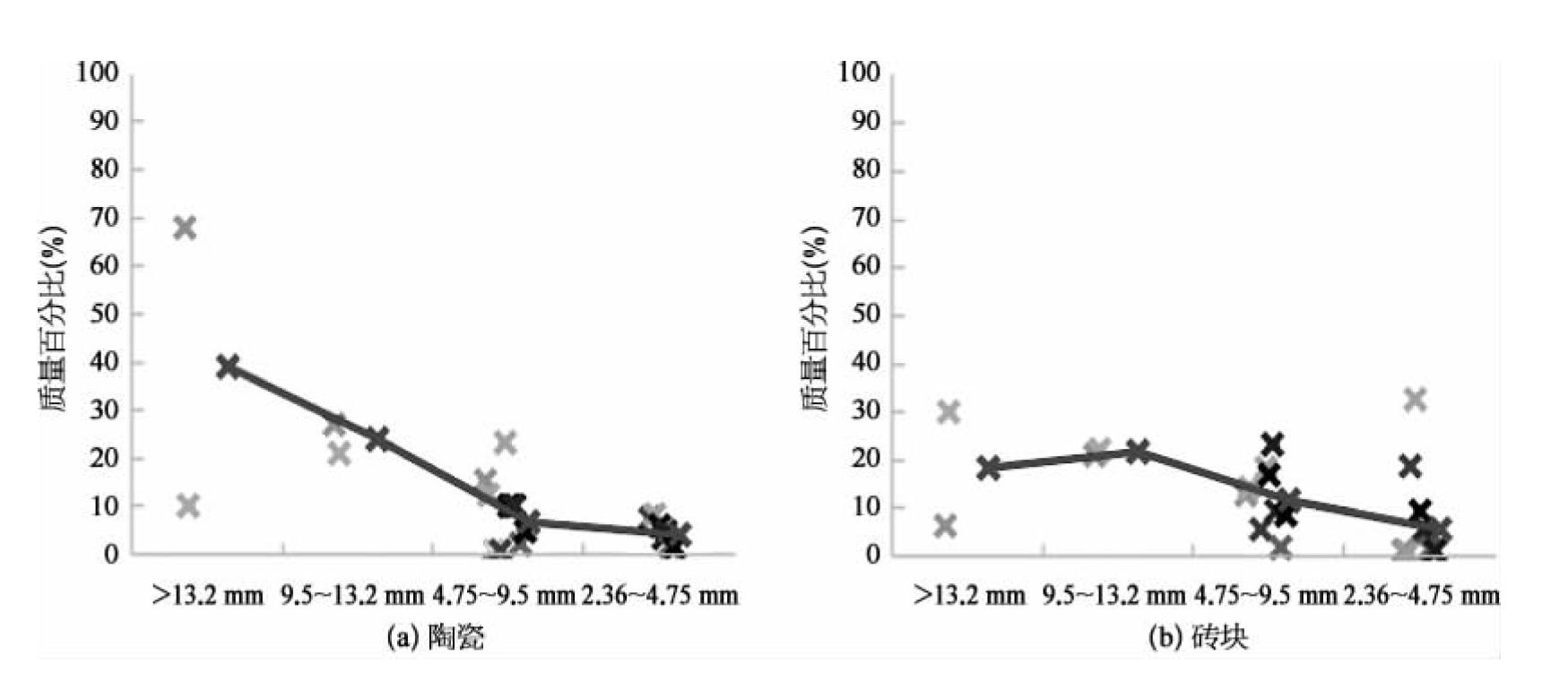

粒径＞2.36 mm炉渣集料中陶瓷、砖块、玻璃和熔渣在不同粒径上的分布情况，如图6-2所示，图中实线为平均值（剔除了由流化床焚烧工艺所得到的湿法炉渣集料的数据）。随着炉渣集料粒径的减小，陶瓷、玻璃、砖块含量均呈减小趋势，而熔渣含量则呈增大趋势。

生活垃圾原状炉渣及炉渣集料样品分别来自上海、浙江、江苏等地的生活垃圾焚烧发电厂或生活垃圾焚烧炉渣处理厂。干法炉渣集料源自2座炉渣处理厂，取样时间跨越6年（2012.5—2018.4）。湿法炉渣集料源自6座炉渣处理厂，取样时间跨越4年（2014.1—2018.4）。

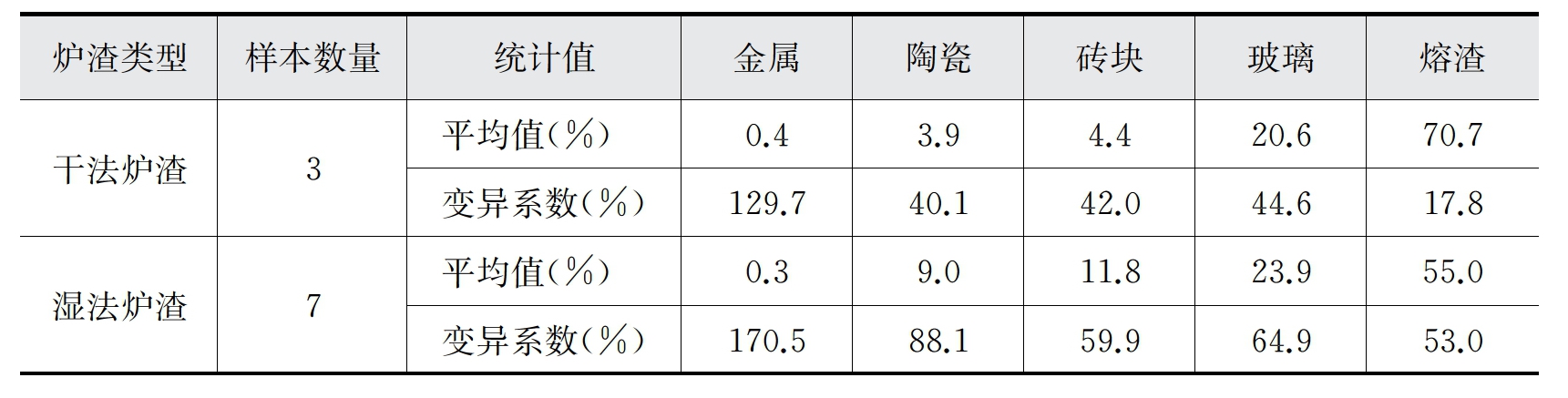

表6-1给出了粒径＞2.36 mm炉渣集料中各个组成物质所占比例的统计结果。按照各组成物质含量排序有：熔渣＞玻璃＞砖块＞陶瓷＞金属，无论是干法炉渣还是湿法炉渣，其中的熔渣含量均远高于其余物质，且干法炉渣中的熔渣含量高于湿法炉渣中的熔渣含量。炉渣集料中的各个组成物质含量的变异系数均较大，表明不同厂家、不同批次炉渣集料组成物质的差异性很大。
