【实训】
案例：对于一辆桑塔纳2 000 轿车，如何加注空调制冷剂？ 汽车空调制冷剂的使用有哪些注意事项？
1.案例分析
桑塔纳2000 轿车的空调系统使用R134a 制冷剂，制冷剂加注时要严格按规定的步骤操作，否则会导致空调系统不能正常运行。
制冷剂的使用也有很多注意事项，这就要求在实践中反复总结，不断规范操作。
2.汽车空调制冷剂的使用

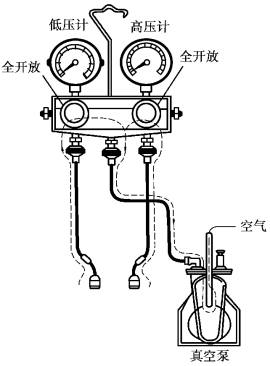

图2.5 制冷剂的加注（1）
1）制冷剂的加注
①分别将高压表接入高压端的维修阀，低压表接入低压端的维修阀，中间注入软管安装于真空泵接口，如图2.5 所示。
②启动真空泵，打开歧管表高低压手动阀。
③系统抽真空，使低压表所示的真空度达105 Pa。抽真空时间为5 ~10 min。
④关闭高、低压压力表的手动阀，停止抽真空，从真空泵的接头拆下中间注入软管，准备注入制冷剂。
⑤抽完真空后，将注入阀连接在制冷剂罐上。
⑥将高、低压压力表的中间注入软管安装在注入阀接口上，旋转注入阀手柄，使制冷剂进入中间注入软管。
⑦拧松连接高、低压压力表中心接头的注入软管螺母，如看到白色制冷剂气体外溢，或听到“嘶嘶”声，说明注入软管中的空气已排出，可以拧紧该螺母，如图2.6所示。
⑧旋开高压表侧手动阀，将制冷剂罐倒立，使制冷剂以液态注入制冷系统。在这种情况下，不得启动发动机和打开空调，以防制冷剂倒灌。
⑨旋开低压侧手动阀，使制冷剂以气态形式通过低压侧注入。此时要防止液态注入，以免造成液击现象，损坏压缩机，如图2.7 所示。

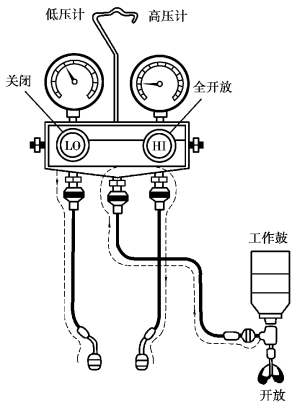

图2.6 制冷剂的加注（2）

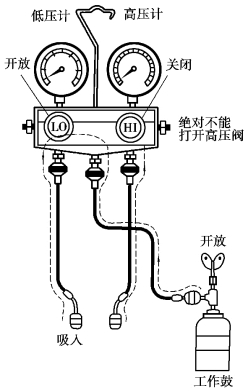

图2.7 制冷剂的加注（3）
⑩如制冷剂不足，可关闭高压侧手动阀，开启低压侧手动阀，将制冷剂罐直立。启动发动机并让压缩机快速运转，让气态制冷剂从低压侧吸入压缩机。
⑪停止发动机，关闭高、低压力表的两个手动阀和制冷剂罐上的注入阀，拆除低压侧维修阀软管，待高压侧压力下降后，方可从高压侧维修阀拆下高压表软管。
2）使用汽车空调制冷剂R134a 的注意事项
一定要防止制冷剂的混用。R12 和R134a 这两种制冷剂是不能混用的。
