7.3.2 工程地质建模子系统

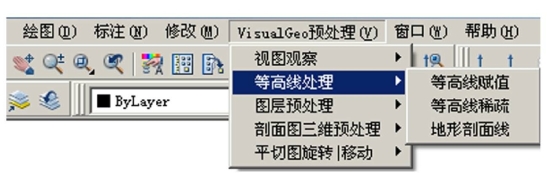

图7.9 VisualGeo预处理菜单

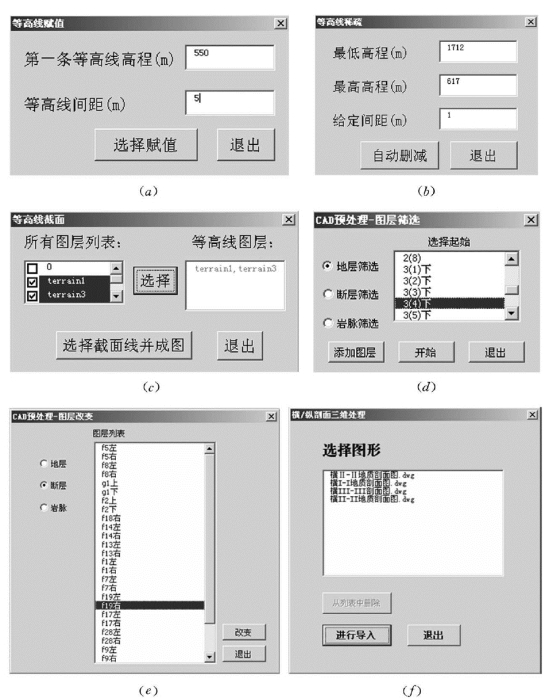

图7.10 地质数据CAD预处理对话框
(a)等高线赋值;(b)等高线稀疏;(c)三维地形剖面线;(d)图层筛选;(e)图层改变;(f)剖面三维处理
该子系统的作用是构建水利水电工程地质三维统一模型,为工程地质分析子系统提供分析对象。在地质预处理数据的基础上,实现了三维数字地形NURBS简化建模,地层类、断层类、界限类地质对象结构的拟合构造和几何建模,以及人工对象建模和模型的可靠性分析。建模子系统和分析子系统均在NURBS环境中完成,其界面环境如图7.8(a)所示,由菜单、工具栏、命令栏、状态栏和图层属性管理对话框等构成。
建模子系统主要用到的是标准工具栏和地质建模工具栏,下面对按钮工具进行简要的说明。

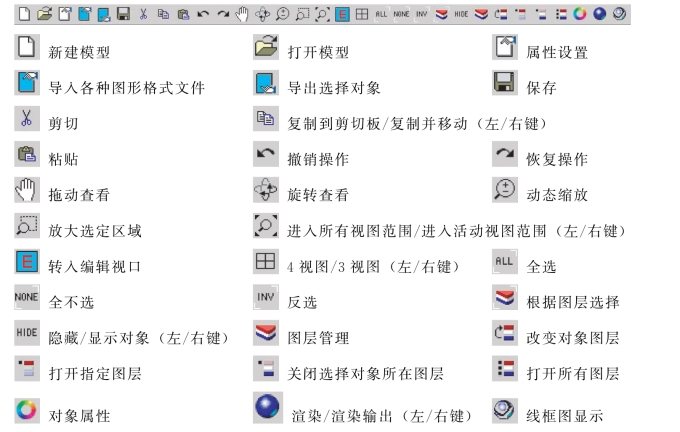

(1)标准工具栏。

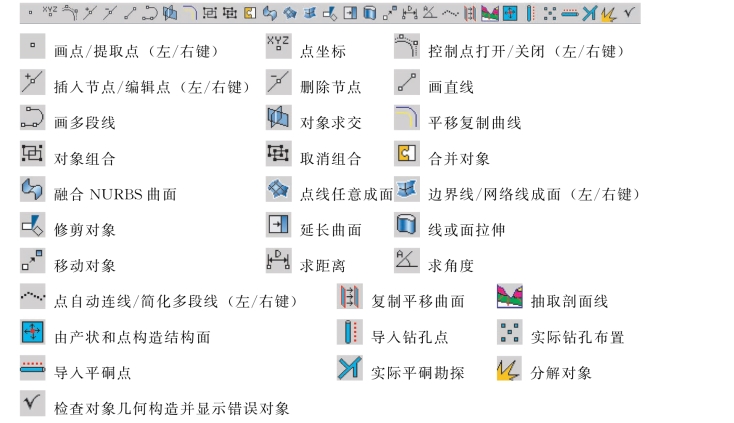

(2)地质建模工具栏。
