7.4.1　地质数据结构分析

地质数据是表示地质信息的数、字母和符号的集合,从广义角度来看,地质数据包括定量、定性数据,以及文字说明和各种地质图形。水利水电工程地质勘测数据信息主要包括平硐资料、钻孔资料、地质点资料、山地资料、试验统计资料及相关的分析图、表等成果资料。

数据结构是指对数据进行合理的组织和分类,以便于进行构造数据库和计算机处理。在Visual Geo系统中,根据实际地质数据资料和工程需要,将其数据结构主要分为以下3类:

(1)钻孔平硐数据结构,包括所有来自钻孔、平硐和勘探地质点的信息。此类数据结构主要由描述其几何轨迹的空间定位参数和穿过的各类地质体的编录数据组成,表7.2和表7.3分别是钻孔、平硐的数据库文件示例。

(2)地质图件数据结构,包括地形等高线图、平面地质图、横剖面图、纵剖面图、平切图等图形信息。该类数据主要利用工程人员常用的AutoCAD平台进行操作和存储,其数据的几何特征通过点、线和多边形等图形要素来表示,其中包含了几何属性及其相应简单的数据属性,每个要素用包含在要素中的点的当地(x,y,z)坐标位置来定义。

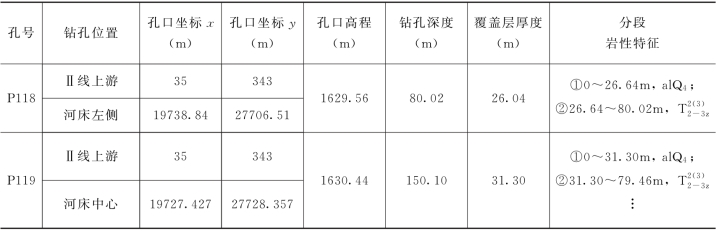

表7.2　钻孔数据库文件示例

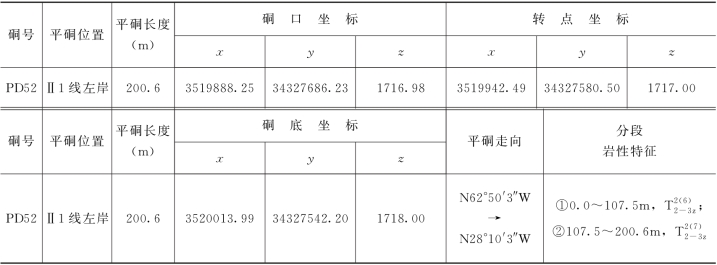

表7.3　平硐数据库文件示例

(3)地质结构体数据结构,包括基于钻孔数据、地质图件数据等构造的三维地质体图形以及相应的信息。此类数据实际上就是上述两种数据经过一定的分析重组而映射到三维空间中的体图形数据,所有地质数据可以基于该数据结构而相互关联起来,进行各种分析和设计。
