8.2.2　模型求解步骤

8.2.2　模型求解步骤

模型求解之前，首先需计算各节点缺水量和水库补水的下限值。

8.2.2.1　各节点缺水量模型

对于i-1节点和i节点组成的河段，当区间来水QR（i，t）不能满足区间用水计划QP（i，t）时，其差值QS（i，t）为区间缺水。如图8-3所示。

当QS（i，t）<0时，有缺水，需要由i-1节点的来水QC（i-1，t）进行补偿；当QS（i，t）≥0时，有余水进入下一节点。

8.2.2.2　水库补水下限模型

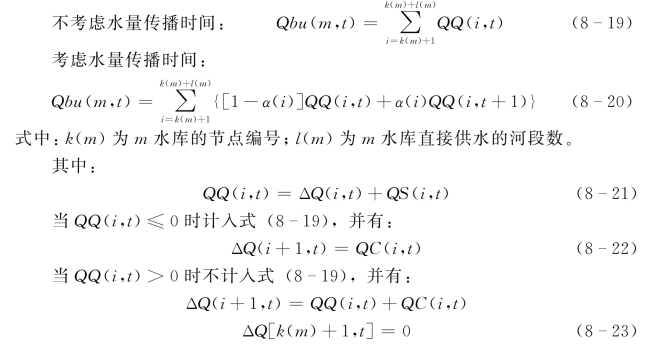

第m个水库与第m+1个水库之间各河段区间缺水之和为上游第m个水库供水的下限值Qbu（m，t）。

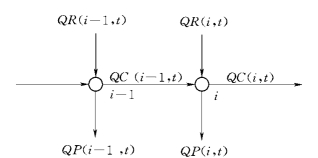

图8-3　节点缺水量示意图

8.2.2.3　仿真步骤

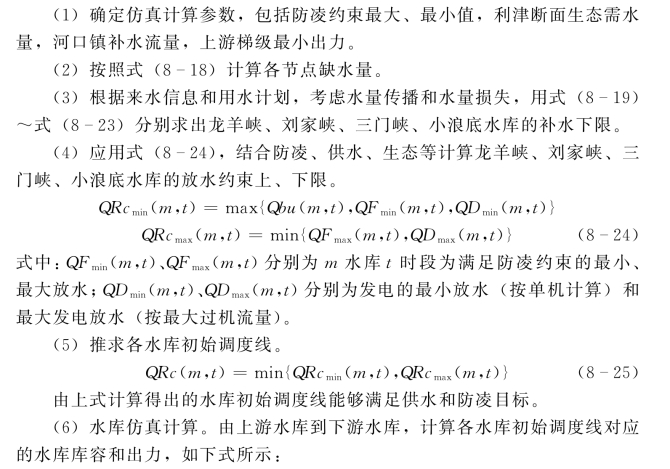

根据上述黄河水资源调配原则及目标，一个时段的主要仿真步骤如下，图8-4为仿真模型求解流程图。

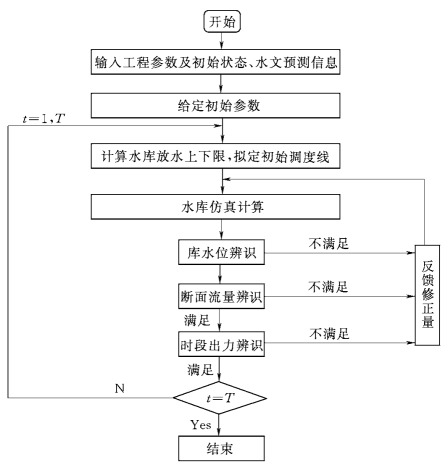

图8-4　仿真模型求解流程图

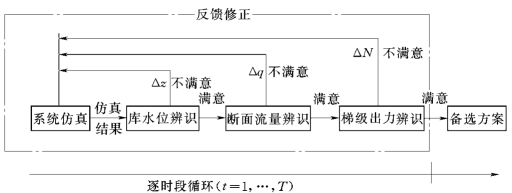

图8-5　系统辨识结构示意图
