2.2　座环结构

近年来大型电站采用平行式钢板焊接结构座环较多，哈尔滨电机厂和东方电机有限公司也都推荐向家坝采用平行式钢板焊接结构座环。座环上、下环板优质抗撕裂钢板，固定导叶采用优质合金钢板加工而成，过渡段采用优质高强度合金钢加工而成。根据运输和装卸条件将座环分为四瓣，蜗壳尾部及大舌板均在厂内焊在座环上，合缝面在厂内精加工。座环在工地组焊成整体，合缝面采用全强度焊接。

座环采用固定导叶不穿过上、下环板的结构。所有的焊缝充分焊透，并经射线探伤检查。不能用射线检查处，可改用磁粉和超声波探伤，钢板的轧制方向与固定导叶的最大应力方向一致。

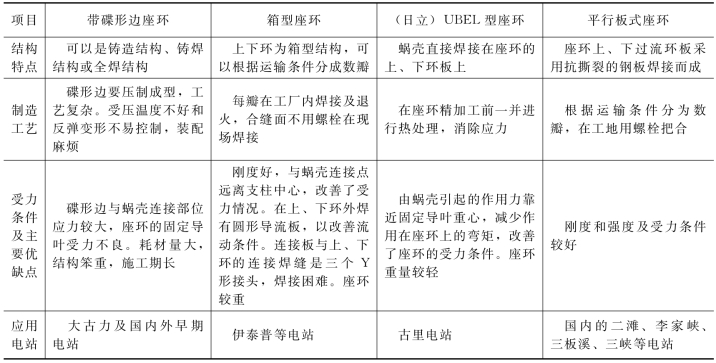

表2　座环结构型式比较

座环各分瓣件在消除内应力后，进行最后的机械加工。两部件的组合面进行精加工开出焊接坡口，并配有临时连接法兰和定位板。

座环与顶盖连接的法兰以及与顶盖和底环的密封立面在工厂加工。考虑到合缝面组焊及挂装蜗壳后座环的变形问题，与顶盖和底环的密封采用五强溪、三峡水轮机密封结构，即压填式径向O形密封；座环与顶盖把合的上法兰及螺孔、销孔在工地加工。上法兰面采用加工点平面，加配垫片调平的方法代替加工修磨，以满足装配要求。该技术已成功应用于五强溪水电站水轮机、三峡水电站水轮机。
