2.4　空蚀性能及安装高程确定

大型灯泡式贯流式水轮机组是卧轴布置的，以转轮叶片上部顶点为中心的四分之一圆周范围内是叶片空蚀破坏危险区域。沙坡头水轮机转轮直径D1=6.85m，叶片顶点与叶轮中心线高度相差3.425m，相同的运行工况下，叶片根部与顶点空蚀余量差异较大。本工程基本出发点：合理确定不同机组运行台数，不同负荷下对应下游水位下，确定机组合理吸出高度Hs，确保叶片顶点及距顶点1/4D1处，有合理的空蚀余量NPSH值；对水轮机汽蚀性能要求，在给定机组安装高程下，水力设计上，确保模型及真机具有良好的汽蚀性能，保证合理的NPSH值。沙坡头水利枢纽机组安装高程1221.80m，各特征水头，出力下允许最低尾水位见下表3。

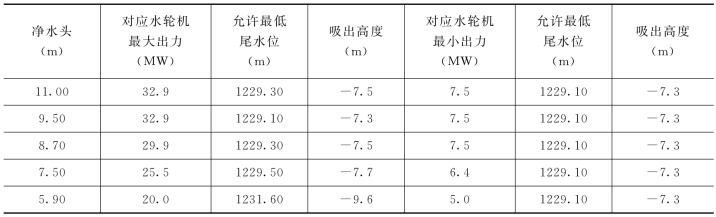

表3　水轮机运行范围表

注 机组转轮中心线高程为1221.80m。

本工程机组吸出高度Hs值与合同中对水轮机自身汽蚀性能要求，确保机组在运行区域无空蚀或少空蚀运行，为抗磨涂层方案实施奠定了良好基础。
