水轮机座环为支墩式结构，由上环和28个固定导叶组成，每个固定导叶下端分别由4个M80×2000mm的地脚螺栓固定。上环最大外径φ16000mm，最小内径φ13460mm，最大高度H=1000mm，总重量为97.794t。固定导叶高度H=5495mm，沿着蜗壳进口到蜗壳末端，固定导叶的形状和重量有所差异，重量等参数见表1。
由于受运输条件的限制，上环分4瓣加工运抵工地，每瓣重约24.5t，固定导叶、地脚螺栓以及上、下护板等也为散件包装运抵工地。

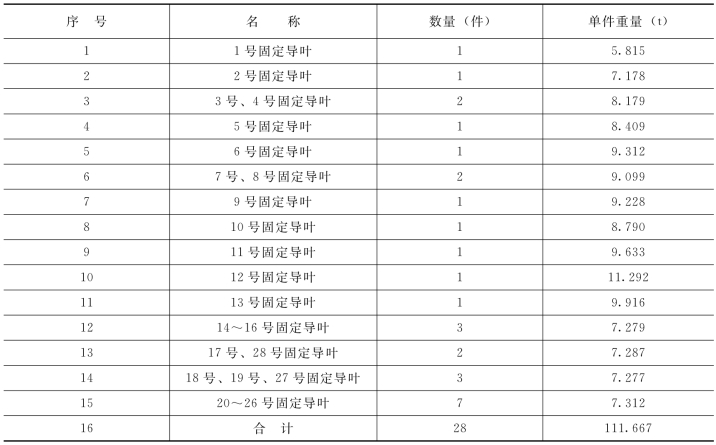

表1 固定导叶的重量
