剪断销、拉断销和弹簧连杆三种安全保护装置基本功能是一致的，都是假设导叶卡死时，由接力器通过控制环、连接板或连杆在安全装置施加一给定的力，使其破坏或弯曲，同时发出报警信号并停机，从而保护其他零件不遭破坏。但是设计原理存在区别。结构图见图1和图2。

假定导叶卡死时给定的破坏力矩或弯曲力距Mx=（导叶水力距+磨擦力矩）×安全系数，则有：

（1）剪断销。通过连接板推动导叶臂的周向力将剪断销剪断。

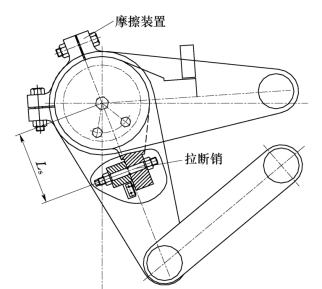

图1　拉断销结构

式中：LS为剪断销中心到导叶中心的距离；σb为材料抗拉强度。

（2）拉断销。将连板推动导叶臂的周向力转换为拉力，将拉断销拉断。

式中：LS为拉断销中心到导叶中心的距离；σb为材料抗拉强度。

（3）弹簧连杆。利用弹簧连杆偏心将连杆力转换为力距，使弹簧连杆弯曲。

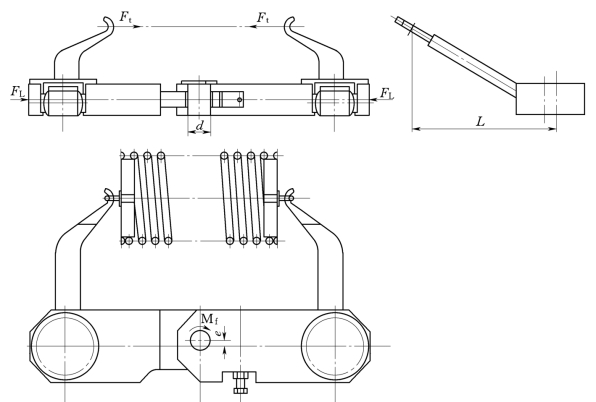

图2　弹簧连杆结构

式中：LH为导叶臂的长度；λ为在转臂球销中心平面上连杆投影与转臂中心线夹角；λ′为联杆与转臂球销中心平面夹角；e为连杆的偏心；L为弹簧支臂在导叶臂球销中心平面的投影长度；Mf为轴承摩擦力矩。
