5.2　压力脉动试验

（1）绘出时域波形图（各测点的），点取某一测点的时域图可进行单屏显示、放大、缩小等，混频双振幅取值按97%、95%、100%置信度（试验时根据要求确定）。双振幅取值按

（2）对波形进行FFT分析（所有的测点同时进行），显示频域分析图。分频幅值取值和示值方法如下：①峰—峰值|Ai|；②均方值。并至少给出3个最大的分频幅值及其对应频率和f/fn比值。

（3）时域波形图、频域分析图中每张图形标出工况点参数。

（4）97%的置信度计算方法如下：将采集到的波形分成20个区，求出每区的点数和每区的百分比，见图3。

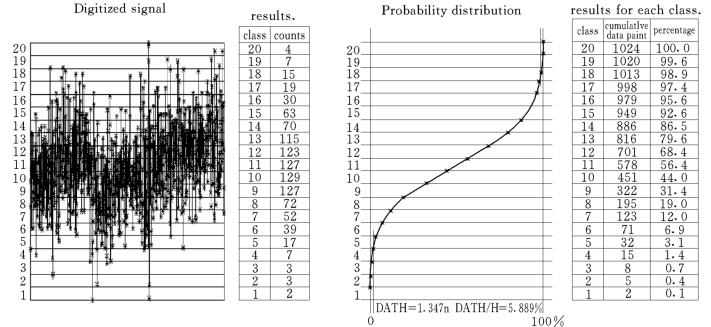

图3　按97%置信度计算出的波形图

曲线拟合，给出置信度97%（T（1）=1.5，T（2）=98.5），或95%（或T（1）=2.5、T（2）=97.5），找出T（1），T（2）所对应的插点，最后求出ΔH/H。程序要给出置信度95%或97%的选择。
