2.2　输水系统布置

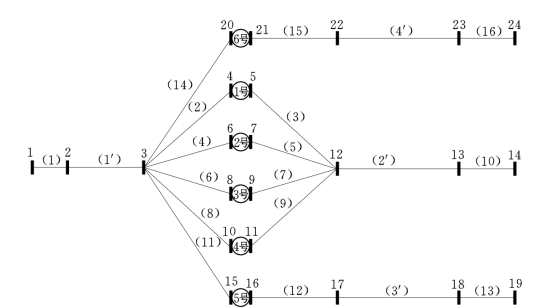

电站引水发电系统的输水系统布置示意图以及单元、结点、管道分段和明渠分段的编号分别见图1。其中：结点编号用纯数字表示；管段编号用带园括弧的数字表示；明渠分段编号用圆括弧中带“′”的数字表示。各管段的特征线计算断面沿上游到下游方向编号；各明渠分段的计算断面沿上游到下游方向编号。其中管段（1）、（10）、（13）和（16）为给定上游边界条件而设置的虚拟管段，在实际中并不存在；1～4号为河床电站的机组，5号为北干电站机组，6号机为南干电站机组。

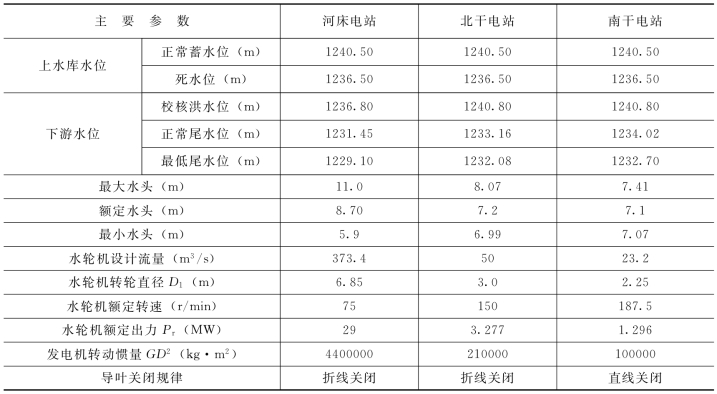

表1　沙坡头水利枢纽各电站和机组主要参数

图1　输水系统布置图

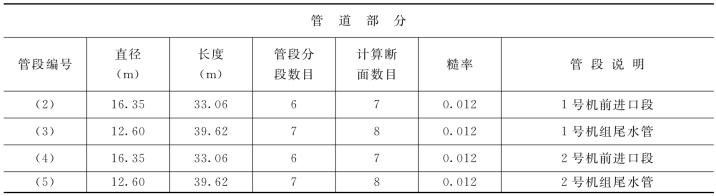

输水系统各部分参数及说明见表2。

表2　输水系统各部分参数及说明

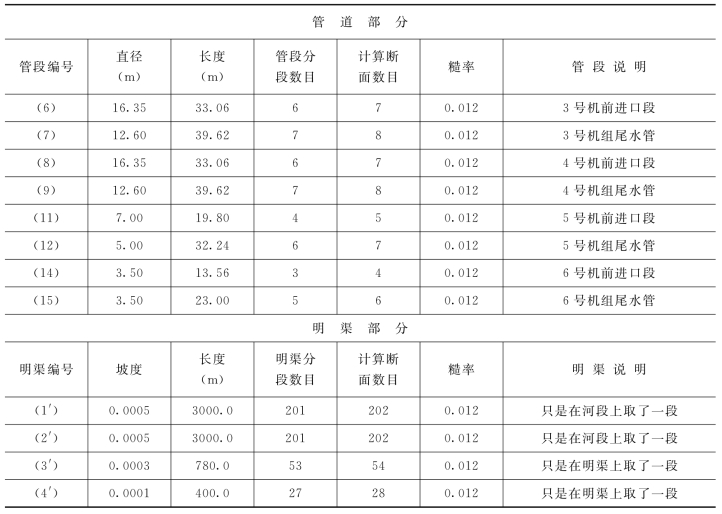

续表
