5.2　大波动计算及分析

5.2　大波动计算及分析

通过对所有工况的过渡过程计算可知：

（1）河床电站机组大波动计算分析。最大压力上升发生在最大水头工况，当河床电站单台机组在最大水头同时甩全负荷工况时，进水流道最大压力值为21.75m，尾水管最小压力值为3.282m，当全枢纽各机组在最大水头同时甩全负荷工况时，进水流道最大压力值为22.346m，尾水管最小压力值为1.771m。最大压力上升小于70%。

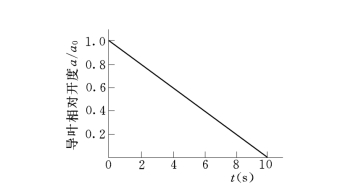

图2　河床机组导叶关闭规律

1—直线关闭规律；2—最后确定的折线关闭规律；3—设计院给定的折线关闭规律

图3　北干机组导叶关闭规律

图4　南干机组导叶关闭规律

最大转速上升发生在额定水头工况，最大转速为108.91r/min，转速上升最大值为45.2%，小于65%。最大水轴向推力发生在最小水头工况，最大轴向水推力为7.3MN。

（2）北干电站机组大波动计算分析。最大压力上升发生在最大水头工况，进水流道最大压力值为14.468m，尾水管最小压力值为0.973m，最大压力上升小于70%。

最大转速上升发生在额定水头工况，最大转速为191.9r/min，转速上升最大值为27.94%，小于65%。最大水轴向推力发生在最小水头工况，最大轴向水推力为0.917MN。

（3）南干电站机组大波动计算分析。最大压力上升发生在最大水头工况，进水流道最大压力值为8.86m，尾水管最小压力值为-0.157m，最大压力上升小于70%。

最大转速上升发生在额定水头工况，最大转速为226.34r/min，转速上升最大值为20.7%，小于65%。最大水轴向推力发生在最小水头工况，最大轴向水推力为0.125MN。

（4）坝前涌浪极值分析。河床上的坝前最大涌浪值为0.81m，相对应的水位值为1241.33m，坝前3000m处最大涌浪值为0.60m，对应的水位值为1241.12m。
