2.3　设计参数及计算成果

根据有关规范规定，烟烙尽气体灭火系统的最小设计浓度为37.5%（16℃时），最大设计灭火浓度为42.8%（32℃时），采用全淹没系统，经计算灭火剂的设计浓度39%，灭火剂用量834m3，计算结果见表1。

由表1知：中控室面积110.4m2，净高4.35m，灭火剂用量为245.9m3，配435号（v=12.3m3）钢瓶20个，由于中控室布置有吊顶，故选择4个带挡流板的喷头均布，以防喷射时把吊顶掀开；继保室面积204.6m2，净高6m，没有吊顶，其灭火剂用量为588.1m3，配置435号钢瓶48个，分两组，喷头共8个分两层均匀布置，其中下层4个选用边墙型喷头。钢瓶室面积为27m2，共68个钢瓶布置成3组，其中1组有20个钢瓶，另2组均为24个钢瓶，系统详见图1。

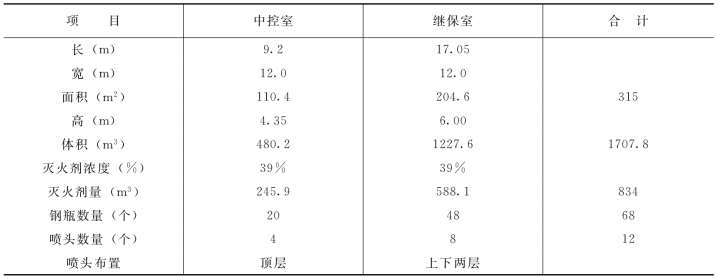

表1　中控室与继保室烟烙尽灭火系统参数表

在每组钢瓶的端部均设置有4个启动瓶（1个启动钢瓶最多可启动10个钢瓶，它们之间用不锈钢软管连接），靠在端头的2个启动瓶上分别设置了电磁启动器及手动拉杆，手动拉杆带有锁定拉链，以防误操作，通过电磁启动器和手动拉杆可以完成自动、手动及应急操作3种控制方式。

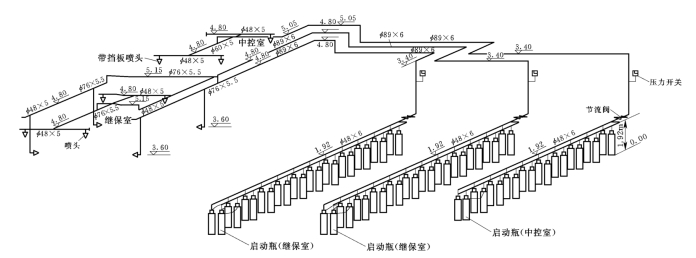

图1　烟烙尽气体灭火系统图
