1.2　现地控制层CONTROBLOC

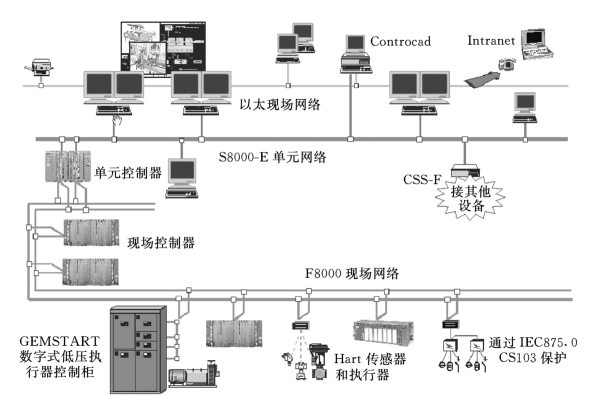

图1　ACSPS P320系统结构

CONTROBLOC系统由可编程控制器（PLC）和输入/输出控制器组成。通过WORLDFIP现场总线对电站运行数据进行采集和处理，并进而实现监视，逻辑控制和闭环调节等功能。

可编程控制器（PLC）：该控制器包括具有多处理器的CPU模块、电源模块以及用来与S8000—E控制网络和现场总线通信的通信模块，可单独配置，也可冗余配置。

输入/输出控制器：包括处理单元（PU）模块和I/O模块。PU能被接到双介质WORLDFIP现场总线上，用于管理I/O模块，数据预处理和与WORLDFIP现场总线上的数据交换。I/O模块系列能满足各种开关量和模拟量输入/输出接口的要求及MODBUS通信的要求。这些模块在带电状态下和不中断设备运行的情况下可以更换。
