欧阳海水电站为了了解水电站的水力特性，对电站做了甩负荷和变负荷等试验。下面对欧阳海水电站1号机组甩负荷过程蜗壳进口压力的测试数据进行分析（采样频率f=500 Hz）。1号机组甩负荷过程蜗壳进口压力测试数据文件为SFH1#8.dat。VB调用和控制MATLAB的步骤可分三步，即：①VB读取数据文件；②向MATLAB传送文件数据和控制数据；③MATLAB执行操作命令。实现显示时间可调涡壳进口压力时域图的部分程序如下：

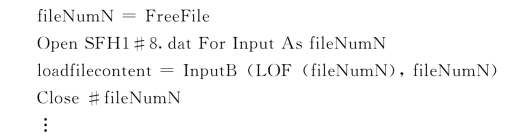

读取数据文件：

数据文件的内容存到Datacontent（）数组中。

向MATLAB传送数据：

MATLAB显示蜗壳进口压力时域图：

在VB界面时域分析框架中的时间间隔两文本框输入0和301.05，混频幅值取值方式选97%置信度时，1号机组蜗壳进口压力时域波形图如图1和图2所示。

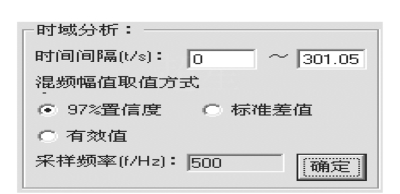

图1　VB界面时域分析设置图

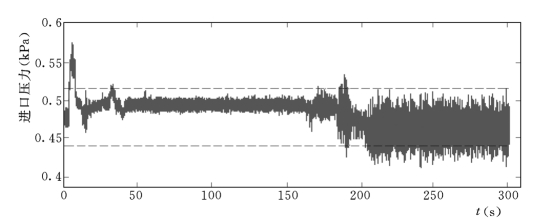

图2　1号机组甩负荷蜗壳进口压力波形图

时间间隔设为0～60s时蜗壳进口压力波形图如图3所示。

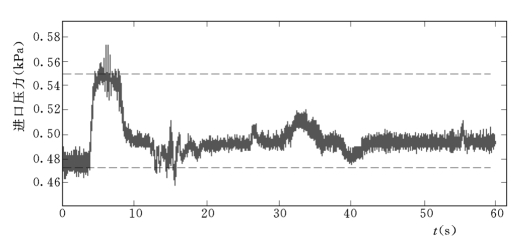

图3　时间间隔t=0～60s时蜗壳进口压力波形图

对于测试时间较长的数据，当需要提取整个过程的有关特征信息时，测试文件所有数据都需要进行分析，但当只提取某一时间段的有关特征信息时，需要对文件的数据进行截取。MATLAB具有很好的数值分析和图形显示功能，但生成复杂的人机交互式图形界面的能力不强，因此MATLAB实现变时间间隔的操作是很复杂的，然而VB具有编制良好界面的能力。所以将它俩结合可以迅速开发出性能好的信号分析处理软件。
