一、熔断器

熔断器常用于保护局部电路，其额定电流值较小。熔断器的主要元件是熔丝，其材料是锌、锡、铅、铜等金属合金。

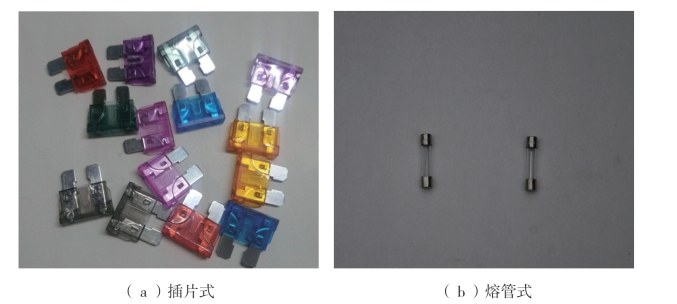

常见的熔断器按外形可分为插片式、缠丝式、熔管式、熔片式等（部分如图2-1所示）。插片式熔断器额定电流的规格见表2-1。

图2-1

表2-1　插片式熔断器额定电流的规格

二、断路器

电路断路保护器简称断路器，如图2-2所示，常用于保护电动机等较大功率的电气设备。电路断路保护器是由一对受热敏双金属片控制的触点组成，当电动机因某种原因阻力加大甚至卡死而造成电流过大或发生短路故障时，双金属片会因受热变形、触点断开而自动切断电路以保护电气设备或线路。与易熔线和熔断器相比，断路器的特点是可重复使用。

三、易熔线

易熔线是一种横截面积小于被保护导线横截面积，并可长时间通过额定电流的铜芯低压导线或合金导线。当电流超过易熔线额定电流数倍时，易熔线首先熔断，以确保线路或电气设备免遭损坏。易熔线常用于保护总电路或大电流电路。易熔线的多股绞合线包有聚乙烯护套，比常见的导线柔软，一般长度为50~200 mm，通过插接件接入电路，通常接在电路的起始端，即蓄电池正极附近，如图2-3所示。易熔线以其绝缘护套的颜色区分其容量（负载能力）。常见易熔线的规格见表2-2。

图2-2　断路器

图2-3　易熔线

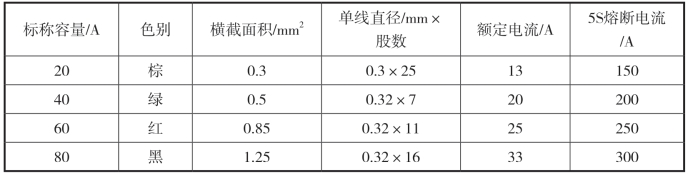

表2-2　常见易熔线的规格

易熔线是电路保护的后备保护系统，除发动机供电电路外，大多数电路的电流都要先流经易熔线然后再通过各自的熔断器。由于易熔线熔断时会产生火花，所以易熔线不能绑扎于线束内，也不能被其他物品所包裹。
