一、接触器的定义

接触器是可快速切断交流或直流电路的回路，并可频繁地接通与切断大电流电路（达800 A）的一种装置。

接触器经常用于控制新能源汽车的高压电，也可用于控制工厂设备、电热器、工作母机和各种电力机组等的电力负载。接触器不仅能接通和切断电路，还具有低电压释放保护作用，适用于频繁操作和远距离控制，是高压控制系统中的重要元件之一。

二、接触器的分类

接触器分为真空接触器、半导体接触器和电磁接触器3种（见表2-4）。

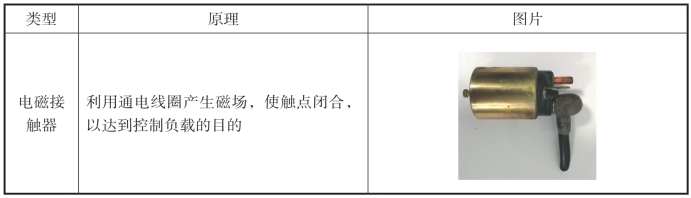

表2-4　接触器的分类

续表

三、接触器的工作原理

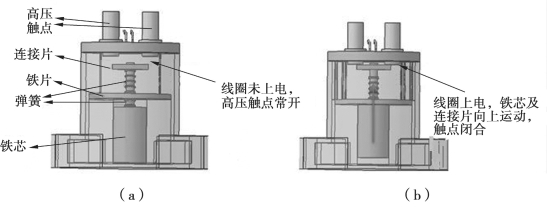

以电磁接触器为例，其工作原理如图2-4所示。当接触器线圈通电后，通电线圈会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引铁芯，并带动接触器做触点运动，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

图2-4

1.接通过程

接触器触点为常开状态，线圈上电后产生磁场并磁化铁芯，铁芯磁化后与上方的铁片产生吸力，吸力克服弹簧力后，铁芯（连接片与铁芯为一体）向上运动，连接片把两高压触点连通。

2.断开过程

接触器线圈下电时，铁芯磁性消失，弹簧使铁芯（连接片）复位，两触点断开。
